OEG 150 - Page 66

66
Ballon d'eau fraîche instantanée sous le
plan de travail (vertical) 80 - 200
7. 8
FR

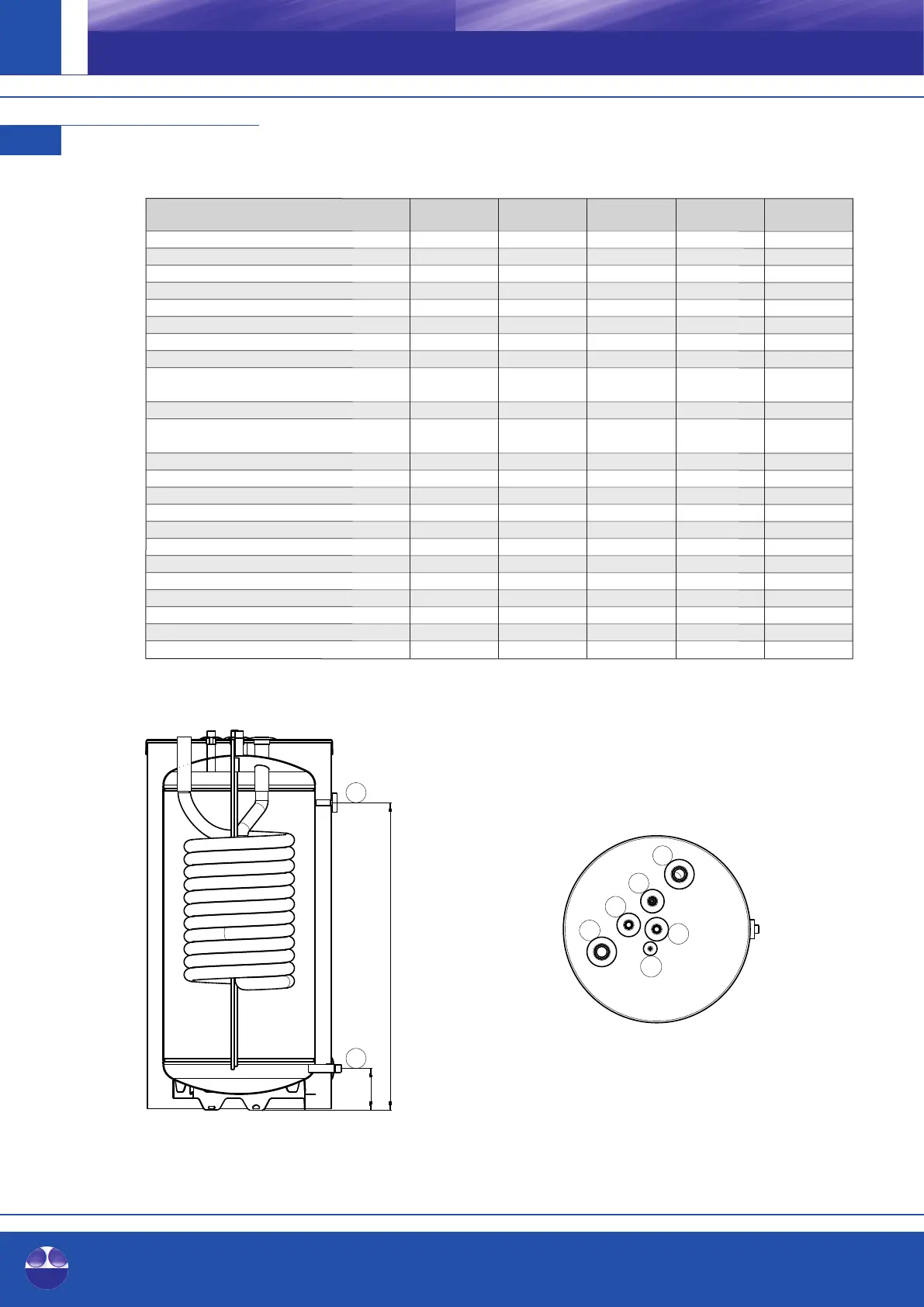

Ballon d'eau fraîche instantanée sous le plan de travail (vertical)
80 120 150 200
Capacité réelle selon EN 12897 [l] 80 120 150 200
Classe de résistance au feu de l’isolation selon DIN 4102-1
[-] B2 B2 B2 B2
Hauteur totale avec isolation [mm] 620 830 985 1245
Diamètre sans isolation [mm] 500 500 500 600
Diamètre avec isolation [mm] 610 610 610 710
Cote de basculement [mm] 850 950 1130 1350
Poids [kg] 35 45 55 65
Classe d’efficacité énergétique selon
le règlement européen n° 812/2013 [-] A+ A+ A+ A+
Perte de maintien au chaud selon EN 12897 [W] 23 26 28 31
Débit de soutirage 45°C (ballon 65°C, eau froide 10°C,
pas de réchauffement nécessaire) [l] 50 68 85 115
Coefficient de performance NL selon DIN 4708 [-] 0,6 0,8 1 1,2
Pression max./Température max. du ballon [bar] / [°C] 3/95 3/95 3/95 3/95
Surface/Contenance de l’échangeur thermique eau chaude sanitaire
[m²] / [l] 7/30 5/22 3/14 31/140
Pression max./Température max. de l’échangeur thermique eau chaude sanitaire [
bar] / [°C] 6/95 6/95 6/95 6/95
Purge (R ¾’’) A [mm] 137 137 137 137
Thermomètre (Ø 9 mm) B [mm] 455 663 748 1008
Raccord eau chaude (Rp 1 ¼’’) C [mm] 600 808 964 1224
Départ générateur de chaleur (R 3/4’’) D [mm] 620 828 984 1244
Retour générateur de chaleur (R 3/4’’) E [mm] 620 828 984 1244
Raccord eau froide (Rp 1 ¼’’) F [mm] 600 808 964 1224
Doigt de gant (Ø 6 mm) G [mm] 589 797 954 1213
Purge (R ¾’’) H [mm] 620 828 984 1244
C
D
E
F
G
H
A
B
Ballons d'eau fraîche instantanée, ballons combinés et ballons tampons
