OEG 150 - Page 92

92

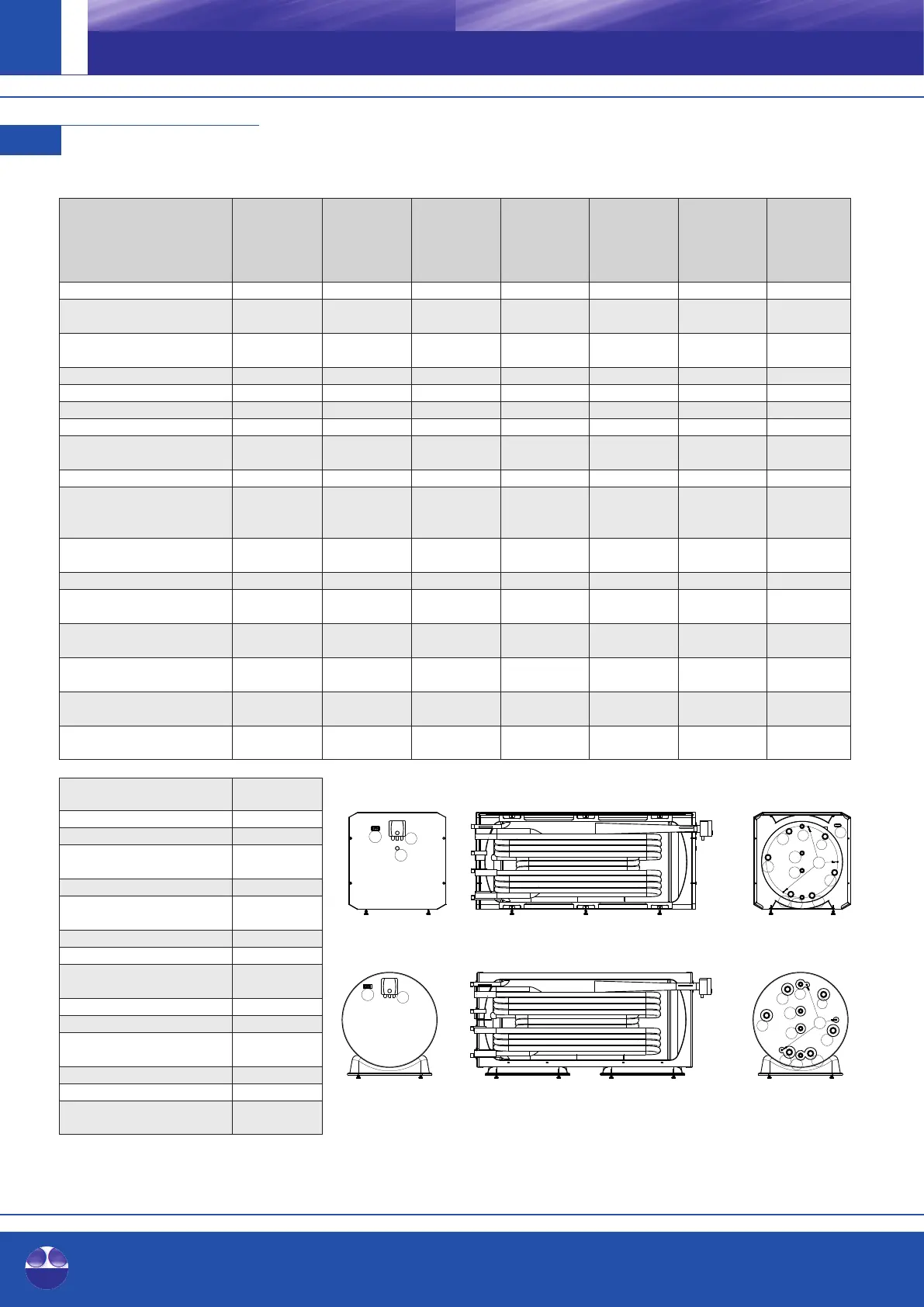

Horizontale verswaterboilers en -onderstel-verswaterboilers
120 – 500
7.10
verswater-, combinatie- en bufferopslag
NL
Horizontale verswaterboilers en-
onderstel-verswaterboilers
(liggend) zonder, met één (-1) of 120 / 120-1 / 150 / 150-1 / 200 / 200-1 / 300 / 300-1 / 400 / 400-1 / 500 / 500-1 /
twee (-2) extra warmtewisselaars 120-2 150-2 200-2 300-2 400-2 500-2
Werkelijk volume
conform EN 12897 [l] 117 / 116 / 115 157 / 156 / 155 206 / 205 / 204 301 / 300 / 298 455 / 454 / 452 498 / 496 / 494
Brandpreventieklasse van de isolatie
conform DIN 4102-1 [-] B2 B2 B2 B2 B2 B2
Totale hoogte* inclusief isolatie [mm] 700 700 700 700 850 850
Breedte [mm] 610 610 610 610 760 760
Lengte [mm] 785 995 1260 1750 1600 1730
Gewicht [kg] 55 / 60 / 65 65 / 72/ 79 79 / 87 / 96 103 / 111 / 120 123 / 136 / 150 141 / 154 / 167
Energie-efficiëntieklasse conform
EU-regelgeving nr. 812/2013 [-] A+ A+ A+ A+ A+ A+
Warmteverlies conform EN 12897 [W] 26 29 31 36 41 43
Bulkcapaciteit 45 °C
(opslag 65°C, koud water 10°C,
zonder naverwarming) [l] 70 85 115 175 230 290
Vermogenskengetal NL
conform DIN 4708 [-] 0,8 1 1,2 1,6 2 3
Opslag pmax / tmax [bar] / [°C] 3 / 95 3 / 95 3 / 95 3 / 95 3 / 95 3 / 95
Drinkwaterwarmtewisselaar
oppervlak / volume [m²] / [l] 1,52 / 6,92 2,1 / 9,6 2,5 / 11 2,5 / 11 5,1 / 23 5,1 / 23
Drinkwaterwarmtewisselaar
pmax / tmax [bar] / [°C] 6 / 95 6 / 95 6 / 95 6 / 95 6 / 95 6 / 95
Extra warmtewisselaar**
onder oppervlak / volume [m²] / [l] 1 / 4,69 1,4 / 6,2 1,7 / 8 1,7 / 8 3 / 14 3 / 14
Extra warmtewisselaar**
boven oppervlak / volume [m²] / [l] 1 / 4,55 1,4 / 6,1 1,7 / 8 1,7 / 8 3 / 14 3 / 14
Extra warmtewisselaar**
pmax / tmax [bar] / [°C] 6 / 95 6 / 95 6 / 95 6 / 95 6 / 95 6 / 95
Retour extra warmtewisselaar
onder** (Rp 1¼") A [mm]
Retour warmtegenerator (R 1") B [mm]
Koud wateraansluiting (Rp 1¼") C [mm]
Voorstroom extra warmtewisselaar
onder** (Rp 1¼") D [mm]
Vrij beschikbaar (R 1") E [mm]
Retour extra warmtewisselaar**
boven (Rp 1¼") F [mm]
Vrij beschikbaar (R 1") G [mm]
Sensorhuls*** (Ø 6 mm) H [mm]
Voorstroom extra warmtewisselaar**
boven (Rp 1¼") I [mm]
Voorstroom warmtegenerator (R 1") J [mm]
Warm wateraansluiting (Rp 1¼") K [mm]
Sensorkabeldoorvoer
(45x18 mm) L [mm]
Thermometer (Clip) M [mm]
Verwarmingselement (Rp 1½") N [mm]
Kabeldoorvoer
verwarmingselement (Ø 26 mm) O [mm]
* Verstelbaar per voet ± 13 mm
** Indien aanwezig
*** Let op! Zorg ervoor dat u de temperatuursensor installeert voordat u de metalen mantel plaatst.
Maak gebruik van de sensorkabel-doorvoer (L) om de temperatuursensoren te plaatsen.
A
B
C
D
E
F
G
K
I
L
M
J
N
O
A
B
C
D
E
F
G
I
J
K
M
N
H
H
