OEG 150 - Page 95

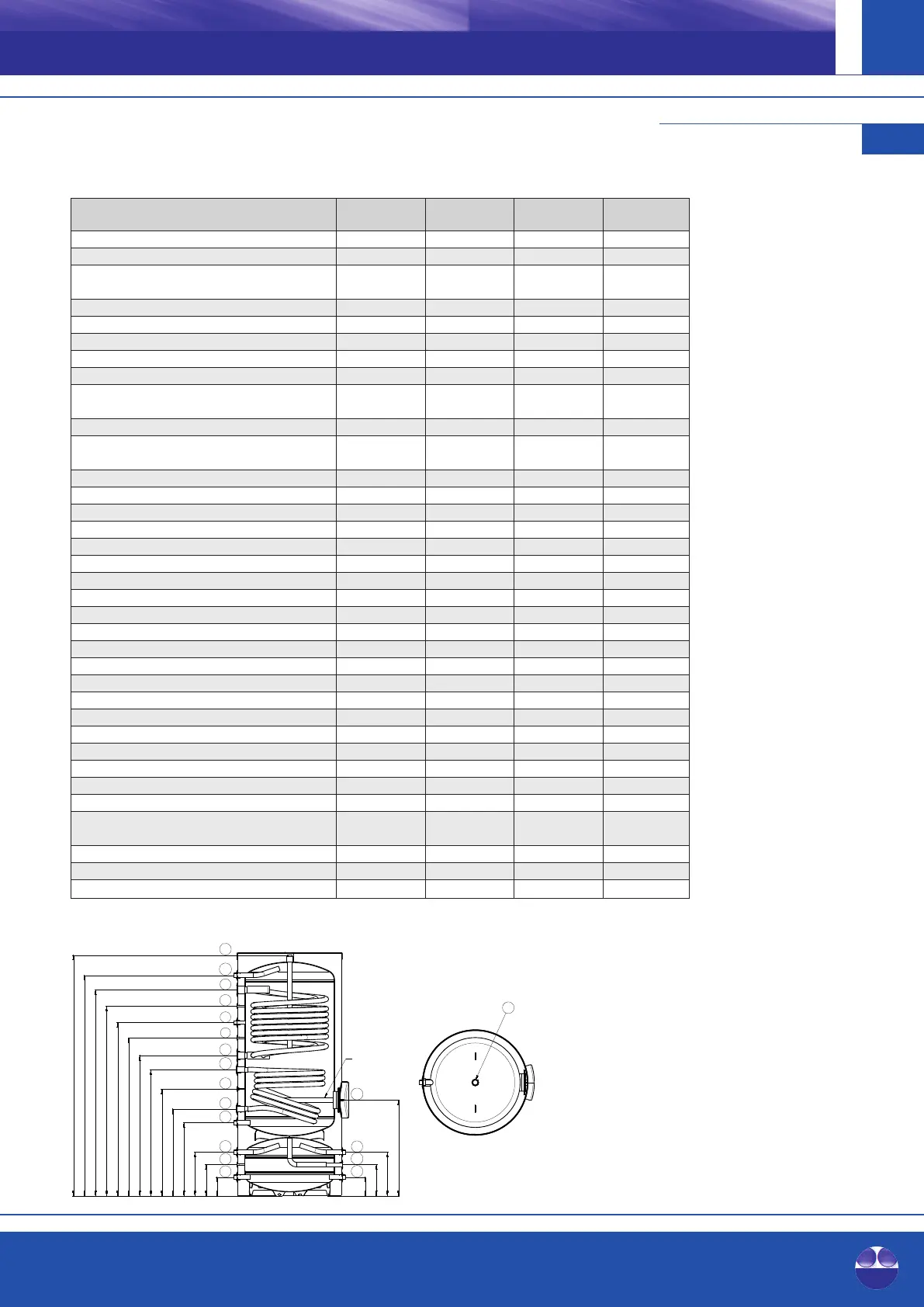

Warmtepomp combinatieboilers 300 400 500
Werkelijk volume conform EN 12897 [l] 301 399 468
Volume drinkwatervat
(deel van het totale volume) [l] 203 300 370
Brandpreventieklasse van de isolatie conform DIN 4102-1
[-] B2 B2 B2
Totale hoogte inclusief isolatie [mm] 1235 1540 1762
Diameter met isolatie [mm] 760 760 760
Kantelmaat [mm] 1445 1710 1910
Gewicht [kg] 125 155 205
Energie-efficiëntieklasse
conform EU-regelgeving nr. 812/2013 [-] A+ A+ A+
Warmteverlies conform EN 12897 [W] 36 39 42
Bulkcapaciteit 45°C
(opslag 65°C, koud water 10°C, zonder naverwarming) [l] 259 439 599
Vermogenskengetal NL conform DIN 4708 [-] 5 9 12
Buffergedeelte pmax / tmax [bar] / [°C] 3 / 95 3 / 95 3 / 95
Drinkwatergedeelte pmax / tmax [bar] / [°C] 10 / 95 10 / 95 10 / 95
Buiswarmtewisselaar onder oppervlak / volume [m²] / [l] - / - 1 / 6 1 / 6
Buiswarmtewisselaar boven oppervlak / volume [m²] / [l] 1,2 / 8 1,2 / 8 2,4 / 16
Buiswarmtewisselaar pmax / tmax [bar] / [°C] 10 / 130 10 / 130 10 / 130
Vrij beschikbaar (R 1") A [mm] 137 137 137
Sensorhuls (Ø 6 mm) B [mm] 227 227 227
Vrij beschikbaar (R 1") C [mm] 317 317 317
Koud wateraansluiting (R 1") D [mm] 531 531 531
Retour buiswarmtewisselaar onder (Rp 1") E [mm] - 630 630
Sensorhuls (Ø 6 mm) F [mm] 630 775 775
Voorstroom buiswarmtewisselaar onder (Rp 1") G [mm] - 915 915
Retour buiswarmtewisselaar boven (Rp 1¼") H [mm] 725 1017 1017
Sensorhuls (Ø 6 mm) I [mm] - - 1145
Circulatie aansluiting (R ¾") J [mm] 821 1113 1255
Sensorhuls (Ø 6 mm) K [mm] 888 1180 1375
Voorstroom buiswarmtewisselaar boven (Rp 1¼") L [mm] 970 1262 1493
Warm wateraansluiting (R 1") M [mm] 1069 1375 1597
Anode aansluiting (Rp 1¼") N [mm] 1203 1509 1731
Revisieflens, dient ook als verwarmings-
elementaansluiting! (boutcirkel Ø 150 mm, 8 x M12) O [mm] 695 695 695
Vrij beschikbaar (R 1") P [mm] 317 317 317
Ontluchting (Rp ½") Q [mm] 227 227 227
Vrij beschikbaar (R 1") R [mm] 137 137 137
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
Anode 500l
N
Anode 500 l
95
Warmtepomp combinatieboilers
300 – 500
7.13
verswater-, combinatie- en bufferopslag
NL
