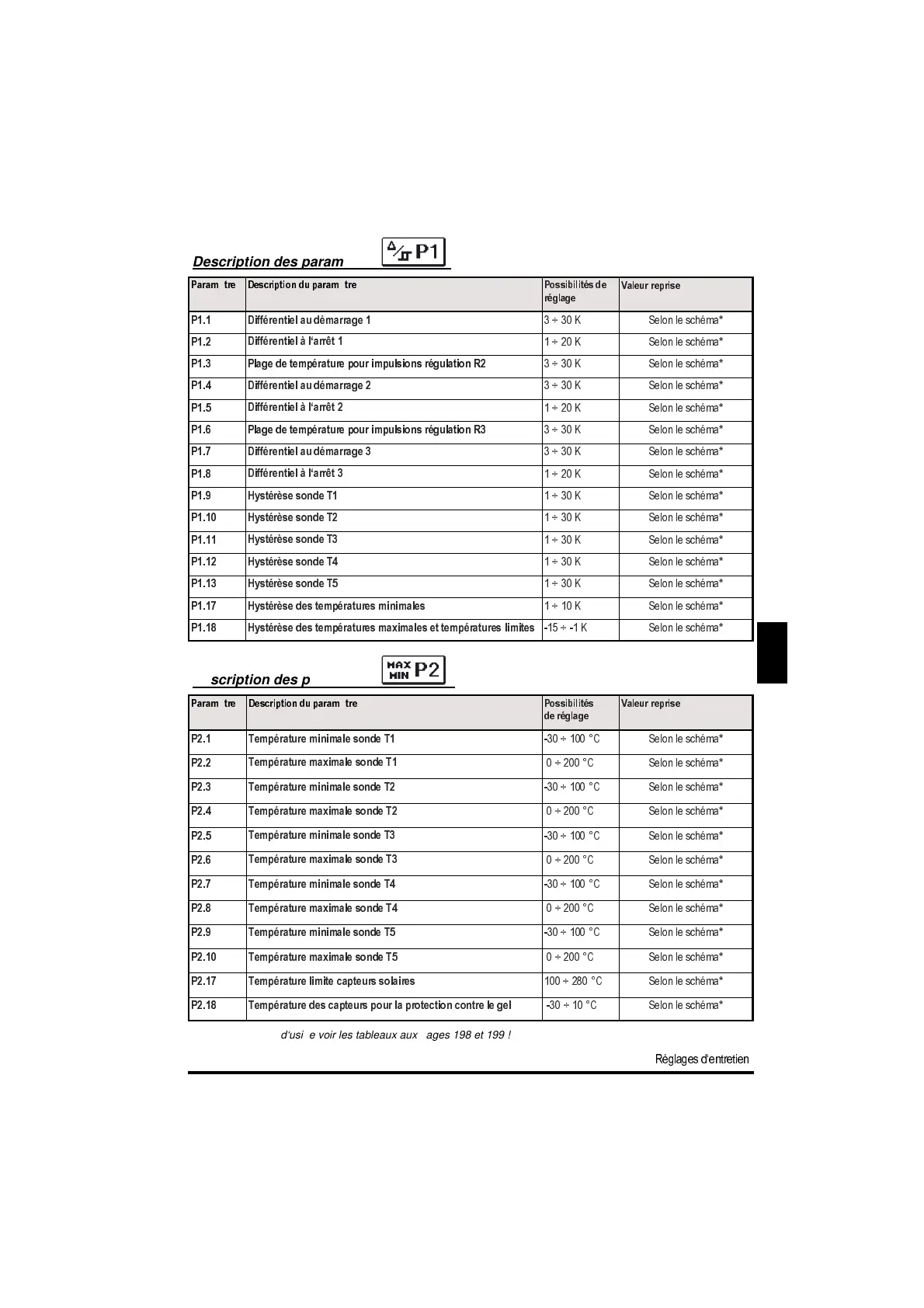

Réglages d‘entretien
Description des paramètres :
Description des paramètres :
Param
è
tre Description du param
è
tre Possibilité s
de réglage
Valeur reprise
P2.1
Température minimale sonde T1
-30 ÷ 100 °C Selon le schéma*
P2.2
Température maximale sonde T1
0 ÷ 200 °C Selon le schéma*
P2.3
Température minimale sonde T2
-30 ÷ 100 °C Selon le schéma*
P2.4
Température maximale sonde T2
0 ÷ 200 °C Selon le schéma*
P2.5
Température minimale sonde T3
-30 ÷ 100 °C Selon le schéma*
P2.6
Température maximale sonde T3
0 ÷ 200 °C Selon le schéma*
P2.7
Température minimale sonde T4
-30 ÷ 100 °C Selon le schéma*
P2.8
Température maximale sonde T4
0 ÷ 200 °C Selon le schéma*
P2.9
Température minimale sonde T5
-30 ÷ 100 °C Selon le schéma*
P2.10
Température maximale sonde T5
0 ÷ 200 °C Selon le schéma*
P2.17
Température limite capteurs solaires
100 ÷ 280 °C Selon le schéma*
P2.18
Température des capteurs pour la protection contre le gel
-30 ÷ 10 °C Selon le schéma*
Param
è
tre Description du para m
è
tre Possibilités de
réglage
Valeur reprise
P1.1
Différentiel au démarrage 1
3 ÷ 30 K Selon le schéma*
P1.2
Différentiel à l‘arrêt 1
1 ÷ 20 K Selon le schéma*
P1.3
Plage de température pour impulsions régulation R2
3 ÷ 30 K Selon le schéma*
P1.4
Différentiel au démarrage 2
3 ÷ 30 K Selon le schéma*
P1.5
Différentiel à l‘arrêt 2
1 ÷ 20 K Selon le schéma*
P1.6
Plage de température pour impulsions régulation R3
3 ÷ 30 K Selon le schéma*
P1.7
Différentiel au démarrage 3
3 ÷ 30 K Selon le schéma*
P1.8
Différentiel à l‘arrêt 3
1 ÷ 20 K Selon le schéma*
P1.9
Hystérèse sonde T1
1 ÷ 30 K Selon le schéma*
P1.10
Hystérèse sonde T2
1 ÷ 30 K Selon le schéma*
P1.11
Hystérèse sonde T3
1 ÷ 30 K Selon le schéma*
P1.12
Hystérèse sonde T4
1 ÷ 30 K Selon le schéma*
P1.13
Hystérèse sonde T5
1 ÷ 30 K Selon le schéma*
P1.17
Hystérèse des températures minimales
1 ÷ 10 K Selon le schéma*
P1.18
Hystérèse des températures maximales et températures limites
-15 ÷ -1 K Selon le schéma*
* Pour le reglage d‘usine voir les tableaux aux pages 198 et 199 !
