OEG KSW-E - Symbolen Voor de Weergave Van Temperatuur en andere Gegevens; Waarschuwingssymbolen

94 Bedien ing- en instellingenaanwijzingen
DUT

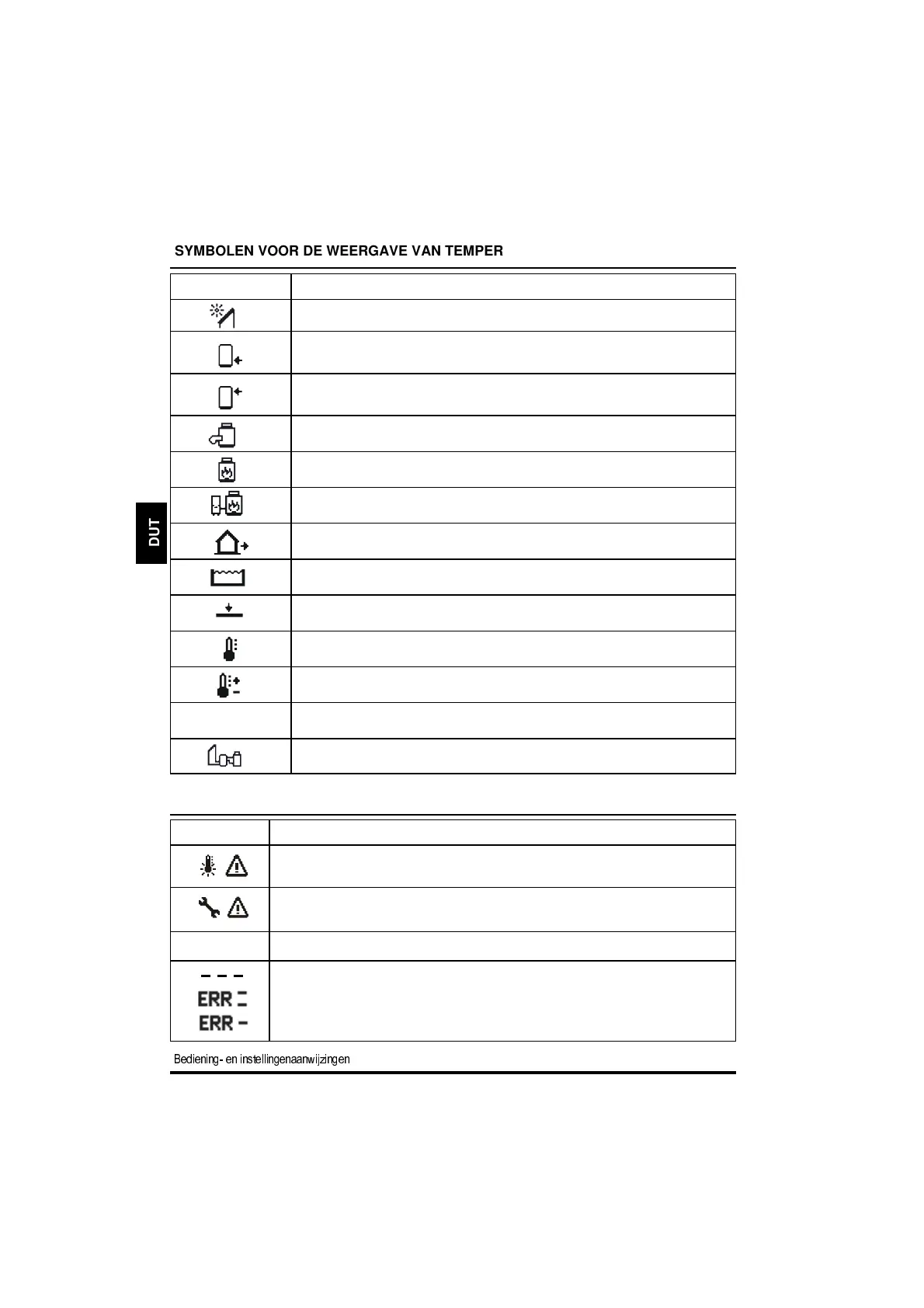

SYMBOLEN VOOR DE WEERGAVE VAN TEMPERATUUR EN ANDERE GEGEVENS
Symbool Omschrijving
Waarschuwing! De maximaal ingestelde temperatuur is overschreden.
Waarschuwing! Sensorstoring.
MAX
Overschrijden van de max. temperatuur of de grenstemperatuur.
Sensor is niet aangesloten.
Sensorcircuit is onderbroken.
Kortsluiting in de sensor.
WAARSCHUWINGSSYMBOLEN
Symbool Omschrijving
Zonnecollectortemperatuur.
Temperatuur van de proceswaterverwarmer of van de
boileronderzijde.
Temperatuur van de proceswaterverwarmer of van de
boilerbovenzijde.
Temperatuur van de vloeibare brandstofketel.
Temperatuur van de vaste brandstofketel.
Temperatuur van de pelletketel
Buitentemperatuur.
Temperatuur van het reservoirwater.
Voorstroomtemperatuur of retourstroomtemperatuur.
Huidige temperatuur.
Gewenste temperatuur of gecalculeerde temperatuur.
T1, T2, T3, T4, T5
Sensortemperatuur T1, T2, T3, T4 en T5.
Genummerde weergave van het hydraulische schema.
