Bedien ungs- und Einstellungsanleitungen
Die Betriebsart des Reglers
Aktives Zeitprogramm
Aktive Funktionen.
Fühlersymbol
und die
Ist-
Temperatur.
Zeit
und
Datum
Zustand der Relaisausgänge

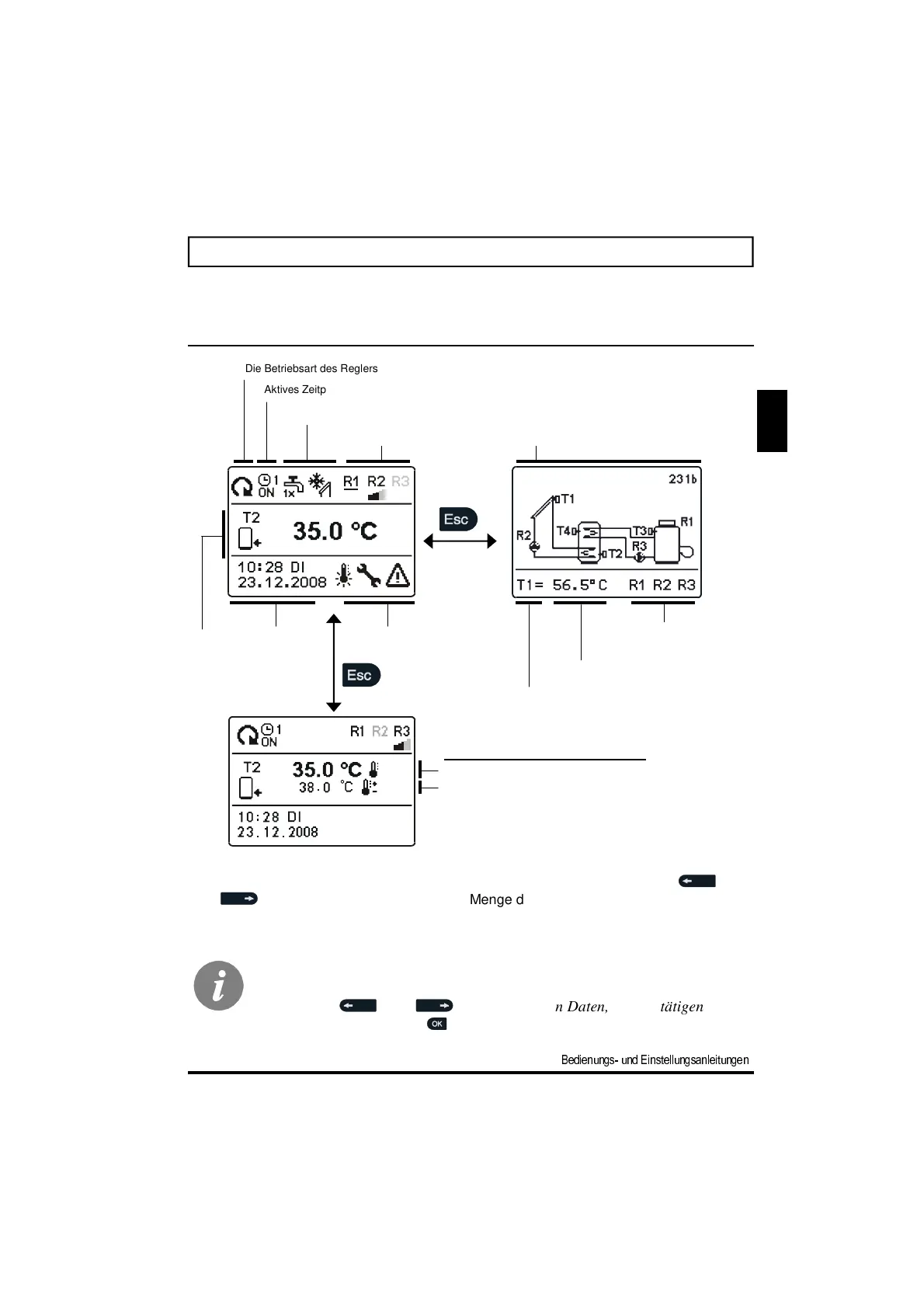

DISPLAYS ZUR KONTROLLE DER DATEN
Alle wichtigen Daten sind auf dem graphischen LCD Display ersichtlich.
Erweiterte Darstellung der Temperatur:
Ist-Temperatur
Soll-Temperatur
Zustand der
Relaisausgänge
Ist-Temperatur.
Fühlerbezeichnung
BESCHREIBUNG UND AUSSEHEN DES HAUPTDISPLAYS
Um die Temperatur und andere Daten durchzusehen, benutzt man die Tasten
und . Die Nummer der Fühler und die Menge der angezeigten Daten, die im Dis-
play zu sehen sind, hängen mit dem gewählten Hydraulikschema und der Reglerbestim-
mungen zusammen.
Warnungen
2s
Graphische Darstellung des Hydraulikschemas
Welche Daten in der Hauptanzeige gezeigt werden, hängt von dem ausge-
wählten Schema ab. Wenn wir die Anzeige ändern wollen, wählen wir mit
den Tasten oder die gewünschten Daten, und bestätigen die
Auswahl mit drücken der Taste für 2 Sekunden.
