Wartungsanleitungen

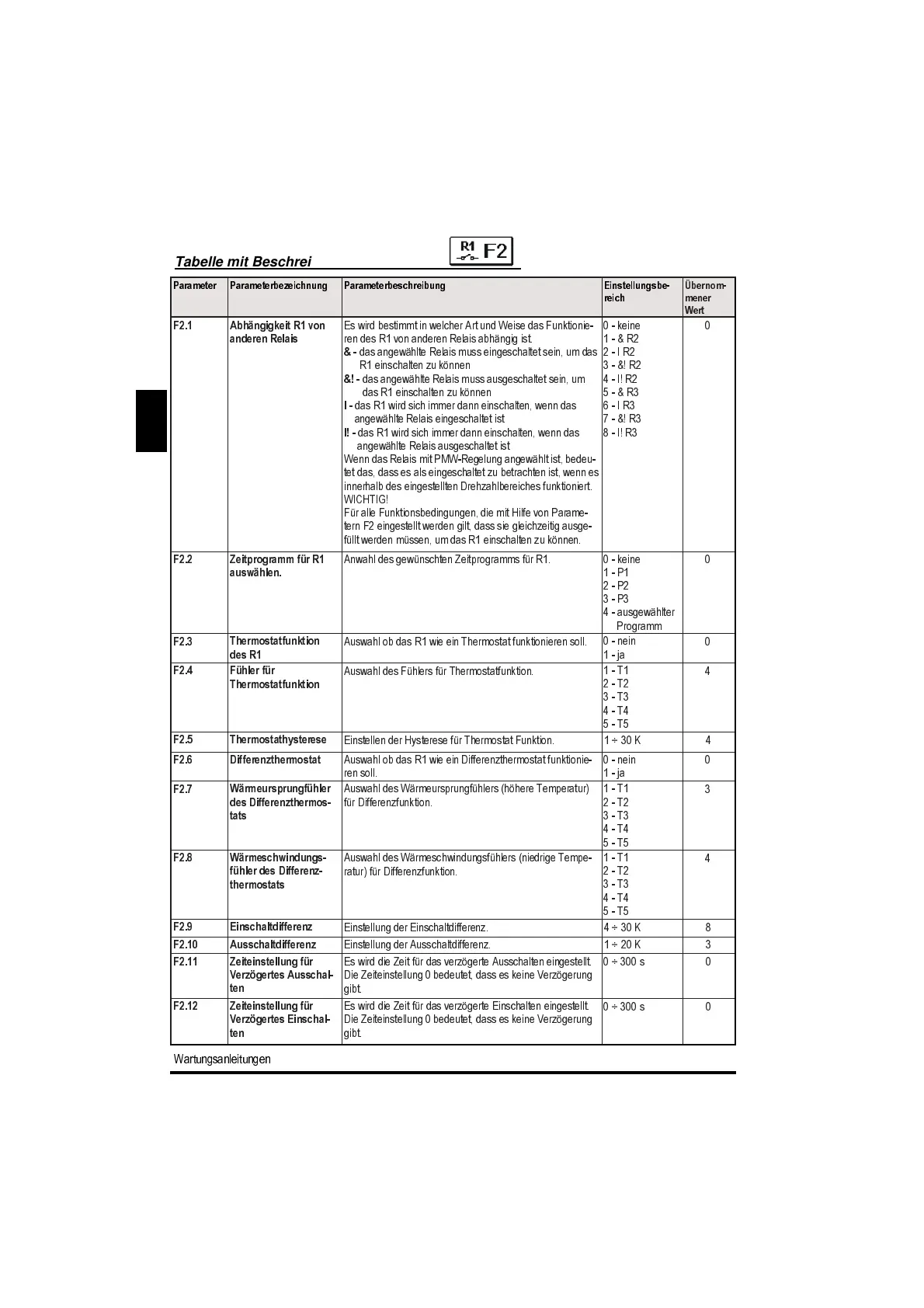

Tabelle mit Beschreibung der Parameter :
Parameter Parameterbezeichnung Parameterbeschreibung Einstellungsbe-
reich
Übernom-
mener
Wert
F2.1
Abhängigkeit R1 von
anderen Relais
Es wird bestimmt in welcher Art und Weise das Funktionie-
ren des R1 von anderen Relais abhängig ist.
& - das angewählte Relais muss eingeschaltet sein, um das
R1 einschalten zu können
&! - das angewählte Relais muss ausgeschaltet sein, um
das R1 einschalten zu können
I - das R1 wird sich immer dann einschalten, wenn das
angewählte Relais eingeschaltet ist
I! - das R1 wird sich immer dann einschalten, wenn das
angewählte Relais ausgeschaltet ist
Wenn das Relais mit PMW-Regelung angewählt ist, bedeu-
tet das, dass es als eingeschaltet zu betrachten ist, wenn es
innerhalb des eingestellten Drehzahlbereiches funktioniert.
WICHTIG!
Für alle Funktionsbedingungen, die mit Hilfe von Parame-
tern F2 eingestellt werden gilt, dass sie gleichzeitig ausge-
füllt werden müssen, um das R1 einschalten zu können.
0 - keine
1 - & R2
2 - I R2
3 - &! R2
4 - I! R2
5 - & R3
6 - I R3
7 - &! R3
8 - I! R3
0
F2.2
Zeitprogramm für R1
auswählen.
Anwahl des gewünschten Zeitprogramms für R1.
0 - keine
1 - P1
2 - P2
3 - P3
4 - ausgewählter
Programm
0
F2.3
Thermostatfunktion
des R1
Auswahl ob das R1 wie ein Thermostat funktionieren soll.
0 - nein
1 - ja
0
F2.4
Fühler für
Thermostatfunktion
Auswahl des Fühlers für Thermostatfunktion.
1 - T1
2 - T2
3 - T3
4 - T4
5 - T5
4
F2.5 Thermostathysterese
Einstellen der Hysterese für Thermostat Funktion. 1 ÷ 30 K 4
F2.6 Differenzthermostat
Auswahl ob das R1 wie ein Differenzthermostat funktionie-
ren soll.
0 - nein
1 - ja
0
F2.7
Wärmeurs pr u ngfühler
des Differenzthermos-
tats
Auswahl des Wärmeursprungfühlers (höhere Temperatur)
für Differenzfunktion.
1 - T1
2 - T2
3 - T3
4 - T4
5 - T5
3
F2.8
Wärmeschwindungs-
fühler des Differenz-
thermostats
Auswahl des Wärmeschwindungsfühlers (niedrige Tempe-
ratur) für Differenzfunktion.
1 - T1
2 - T2
3 - T3
4 - T4
5 - T5
4
F2.9 Einschaltdifferenz
Einstellung der Einschaltdifferenz. 4 ÷ 30 K 8
F2.10 Ausschaltdifferenz
Einstellung der Ausschaltdifferenz. 1 ÷ 20 K 3
F2.11
Zeiteinstellung für
Verzögertes Ausschal-
ten
Es wird die Zeit für das verzögerte Ausschalten eingestellt.
Die Zeiteinstellung 0 bedeutet, dass es keine Verzögerung
gibt.
0 ÷ 300 s 0
F2.12
Zeiteinstellung für
Verzögertes Einschal-
ten
Es wird die Zeit für das verzögerte Einschalten eingestellt.
Die Zeiteinstellung 0 bedeutet, dass es keine Verzögerung
gibt.
0 ÷ 300 s 0
