IG – Главный выключатель
После отключения главного выключателя на холодильную установку ток не подается. Главный выключатель расположен на двери
распределительного шкафа.
MTC – Защитный переключатель мотора компрессора
Если ток в моторе выходит за установленные пределы или произошло короткое замыкание, то в этом случае, защитный переключатель
мотора отключится и прекратится подача электропитания. Защитный переключатель мотора должен включаться в ручном режиме после
устранения неисправности. Защитный переключатель мотора расположен на двери распределительного шкафа.
MTP – Защитный переключатель мотора насоса
Если ток в моторе выходит за установленные пределы или произошло короткое замыкание, то в этом случае, защитный переключатель
мотора отключится, и прекратится подача электропитания. Защитный переключатель мотора должен включаться в ручном режиме после
устранения неисправности. Защитный переключатель мотора расположен на двери распределительного шкафа.
ROO – Пульт дистанционного управления
Холодильная установка может отключаться потребителем или из диспетчерской при помощи внешних контактов. Когда это происходит,
главный выключатель продолжает находиться во включенном положении.
QE – Распределительный шкаф.
В распределительном шкафу размещаются все электрические компоненты установки, а также устройства защиты.
TLT – Регулятор температуры
Регулировка и контроль температуры осуществляются при помощи регулятора температуры холодильной установки в соответствии с
заданными значениями. Регулятор температуры с цифровым дисплеем встроен в дверь распределительного шкафа. Сообщения о
неисправностях отображаются на регуляторе температуры посредством кодов.
ОПЦИИ – ЭЛЕКТРИЧЕСКИЙ КОНТУР
Соединительный кабель с разъемами CEE
Готовый к применению сетевой кабель поставляется вместе с 6 метровым гибким маслозащищенным кабелем, 4-х полюсным разъемом
CEE (3P+PEN) или 5- ти полюсным разъемом (3P+N+PE).
Защита обмотки компрессора
В зависимости от типа компрессора, защита обеспечивается при помощи средств Klixon (биметаллическая полоса) или при помощи
датчиков температуры. Если достигается максимально разрешенная температура для обмотки компрессора, температурный
выключатель отключает компрессор.
3.5 КОРПУС

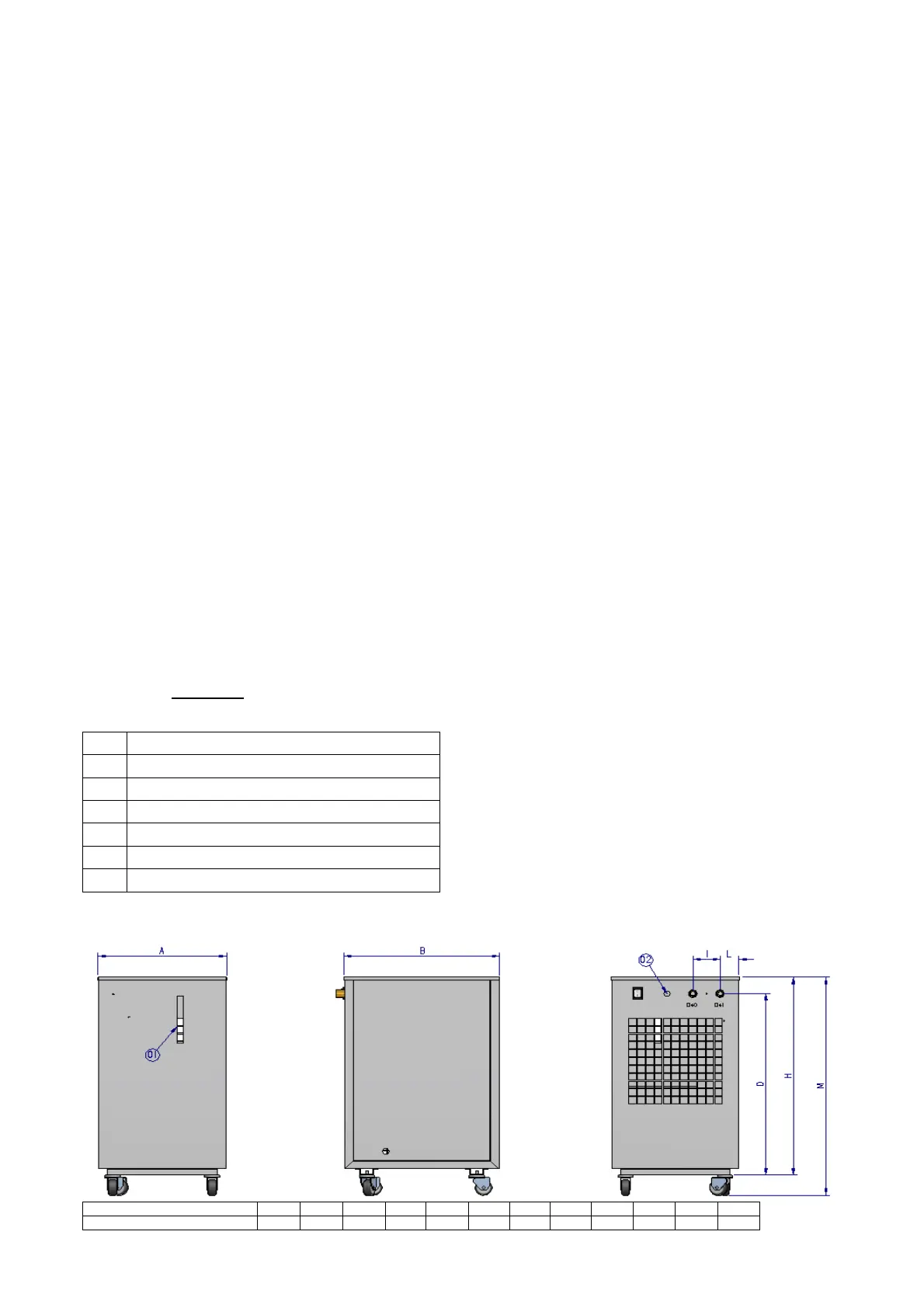

Обозначения для всех последующих версий корпуса:
1 Уровень
2 Источник питания
3 Регулятор температуры
04I Вход охлаждающего агента
04O Выход охлаждающего агента
05I Вход охлаждающей воды конденсатора (*)
05O Выход охлаждающей воды конденсатора (*)
(*) В холодильных установках с водяным охлаждением
Модели: CHW 09
