Располагайте холодильную установку таким образом, чтобы индикаторы приборной панели можно было легко прочитать, и
обеспечивался хороший доступ к органам управления.
Оставляйте достаточное место вокруг холодильной установки для возможного монтажа дополнительного оборудования. Оставляйте
достаточное место над холодильной установкой, с тем чтобы воздух мог свободно перетекать и охлаждать конденсатор.

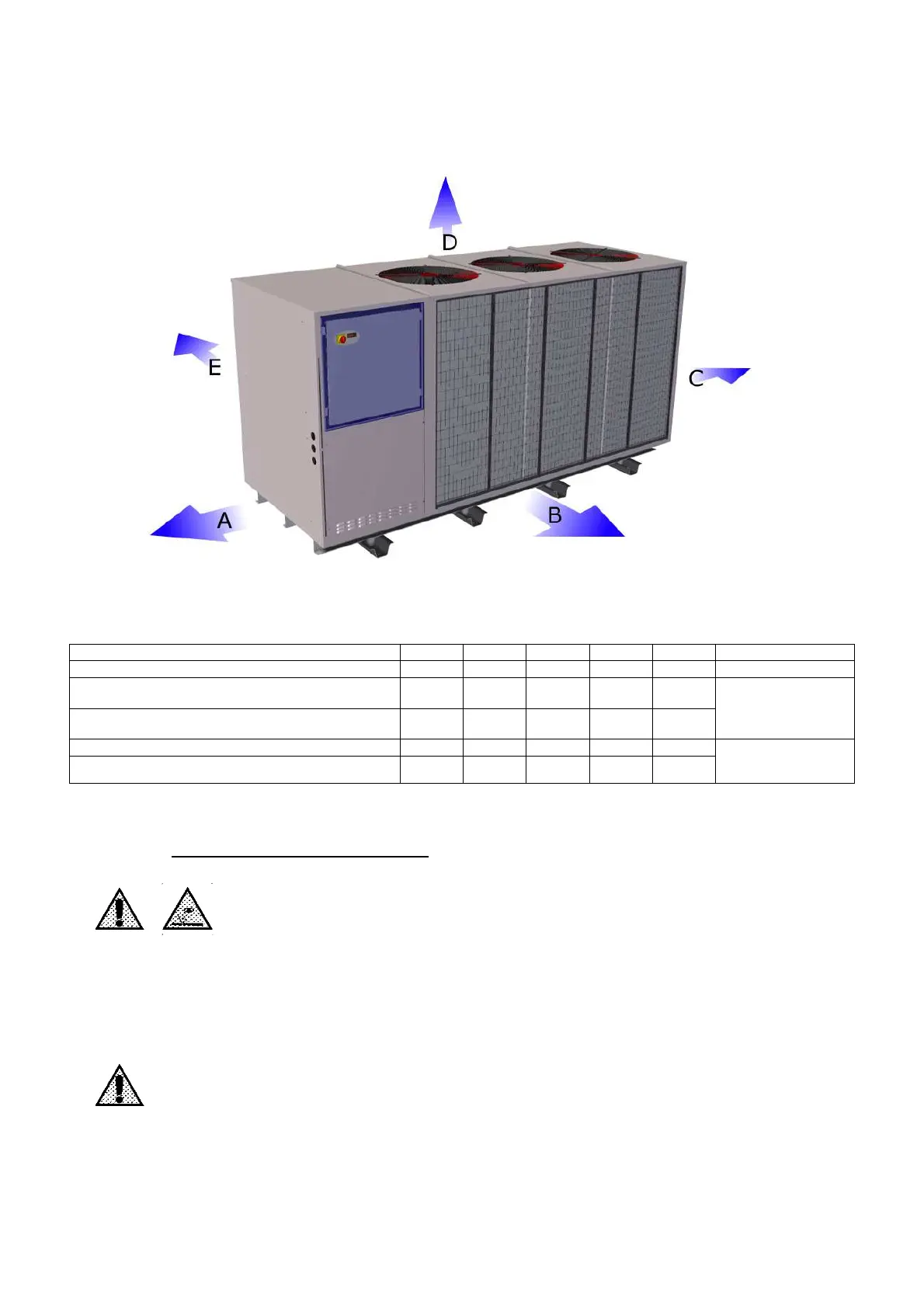

(Иллюстрация образца. Смотрите соответствующие буквы для других версий. В всегда находится с передней стороны).
Модели A (m) B (m) C (m) D (m) E (m) Расположение
От CHW 09 до 36, CHG 08
1 1 1 1 1
Внутри помещений
От CHW 29 до 67, От CHO 29 до 67,
От CHG 24 до 45
1 1 1 1,5 1
Защищенные площадки
вне помещений
От CHW 97 до 149, От CHO 97 до 149,
От CHG 75 до 100
1 1 1 2 1
От CHW 162 до 1202, От CHG 140 до 365 1 1 1 3 1
Вне помещений
(рекомендуются
защищенные площадки)
От CHW 1452 до 3652 1 2 1 4 2
5.2 СБОРКА (ПОДСОЕДИНЕНИЯ)
ПОДСОЕДИНЕНИЕ К КОНТУРУ ЦИРКУЛЯЦИИ ХОЛОДИЛЬНОГО АГЕНТА (КОНТУР ПОТРЕБИТЕЛЯ).
Все работы должны выполняться только квалифицированным техническим персоналом.
Процедура:
- Для замкнутых систем, удостоверьтесь в том, что максимальное достижимое давление холодильного агента в линии подачи не
превышает максимального разрешенного уровня давления для холодильной установки.
- Проверьте чистоту линии подачи, а также подсоединенной трубопроводной системы.
- Подсоедините холодильную установку к контуру потребителя, идентификация мест сочленений (вход/выход холодильного агента) на
холодильной установке осуществляется при помощи символов, описываемых во введении настоящего руководства.
- Удостоверьтесь в том, что все соединения собраны без перекручивания рукавов на шланге.
В стандартном исполнении, контур циркуляции холодильного агента серий установки CHW и CHG связан с атмосферой через
резервуар!
Используйте трубопроводы, соединительные элементы и крепежные компоненты, поперечное сечение которых соответствует
производительности холодильной установки и возможному объемному расходу. Они должны быть не меньше, чем диаметр соединений
холодильной установки.
В случае применения жестких соединений, во время первого запуска холодильной установки проверяйте ее на наличие вибраций с тем,
чтобы предотвратить повреждение целостности компонентов. Мы также рекомендуем, чтобы покупатели планировали установку
следующих компонентов:
