♦ Байпасную систему каналов с соответствующими клапанами в контуре нагнетания и всасывания холодильной установки. Они
предназначены для одновременного использования контура потребителей в случае, если существует необходимость отключения
холодильной установки от контура, отключения ее или использования установки по - другому.
♦ Трубопроводную систему с интегрированным фильтром вблизи холодильной установки, чтобы предохранить насос от попадания в
него твердых частиц и избежать отложений на теплообменниках. Мы рекомендуем использовать фильтры для холодильной
установки с размером ячейки 25 мм, и максимальным падением давления на фильтре в 1 бар. Фильтры с размером ячейки 60 мм
рекомендуется использовать в холодильных установках серии CHO, если они оснащаются шестеренчатыми насосами, чтобы
избежать преждевременного износа компонента.
♦ Для моделей, не оснащенных системой контроля потока, мы рекомендуем устанавливать такие компоненты, если в системе
проявляются потери или чрезмерный расход холодильного агента вследствие испарения или вмешательства в работу системы
оператора. Следующей причиной может быть инициирование электромагнитного клапана и отключение системы. Измеритель
расхода жидкости может включать систему сигнализации, что позволит оператору внести изменения в работу установки.
♦ Ни в коем случае суммарные потери давления в системе не могут превышать значение, установленное для подачи насоса.

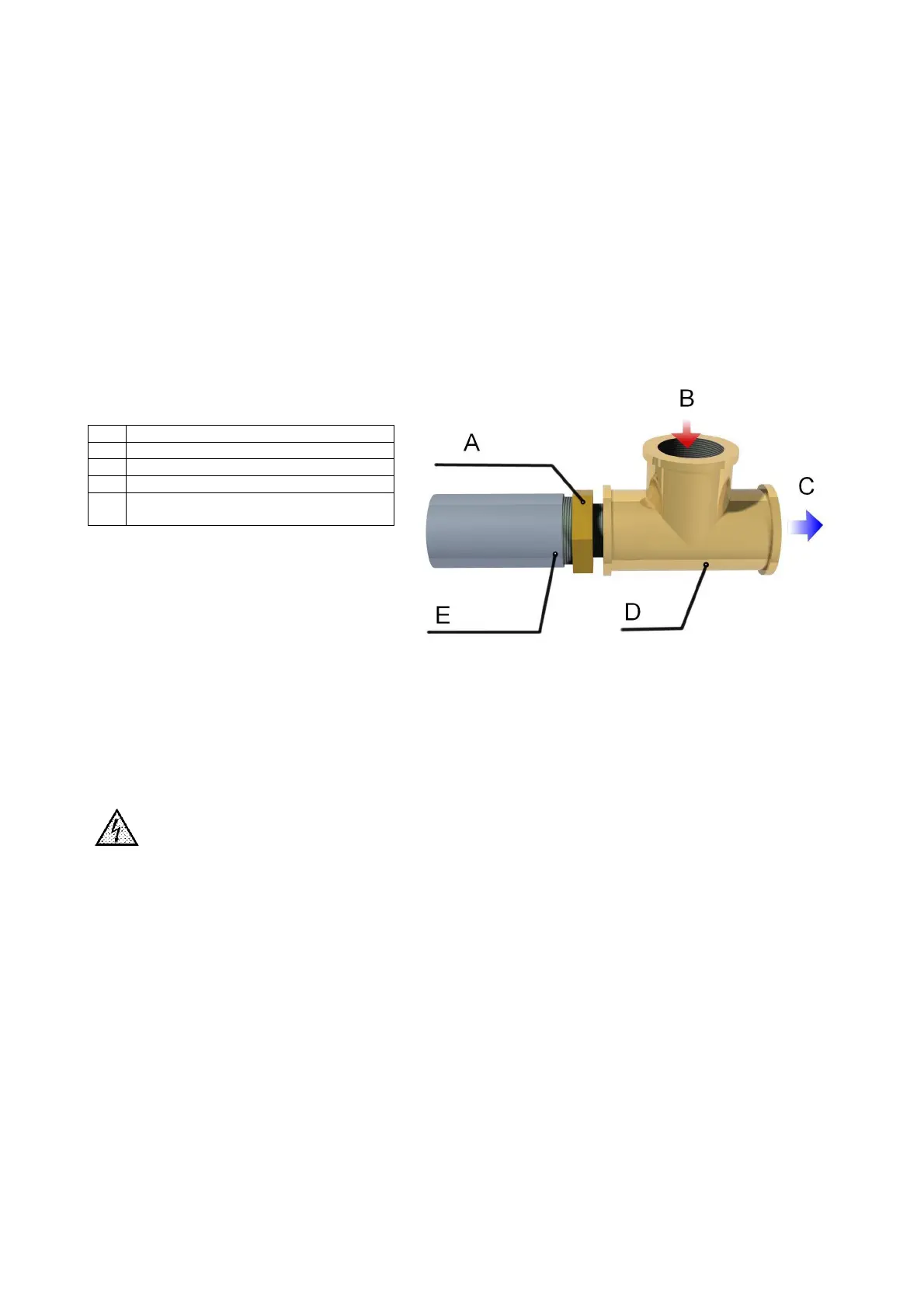

♦ Другая опция касается непосредственно заправки резервуара при помощи Т-образного соединения, которое присоединяется к
выходу холодильного агента для того, чтобы соединить контур холодильного агента с подающим трубопроводом. Это также может
быть использовано для заправки холодильной установки. Мы также рекомендуем подсоединять клапан в трубопровод подачи,
чтобы была возможность прекращения потока, когда резервуар полный или возобновить поток, как только возникла необходимость
заправки резервуара.
A
Фитинг с наружной резьбой
B
C
К контуру охлаждения потребителя
D
E
выходу холодильного агента
Abb.1
ПОДСОЕДИНЕНИЕ К СЕТИ ЭЛЕКТРОПИТАНИЯ.
Характеристики сети электропитания (настройки, система защиты, заземление) должны соответствовать требованиям национального
законодательства, которые применяются к электрическим характеристикам холодильной установки. Основные регулировочные работы,
выполняемые при монтаже установки, указываются ниже.
Электроустановка может производиться только квалифицированным техническим персоналом!
Все сетевые подсоединения должны осуществляться при помощи кабеля в резиновой оболочке, подсоединенного к системе TN-C с
непосредственным заземлением.
Вариант сетевого электропитания 230 В (1 фазная):
Соединение с однофазной трехпроводной системой (1/N/PE AC). Провод фазы и нейтральный провод должны подсоединяться
непосредственно к главному выключателю холодильной установки.
Вариант сетевого электропитания 400 В (3 фазная):
Соединение с трехфазной четырехпроводной системой (3/PEN AC). Трехфазный провод должен подсоединяться непосредственно к
главному выключателю холодильной установки. Нейтральный провод не используется. PEN должен подсоединяться к точке заземления
на холодильной установке.
Если в распоряжении имеется электросеть с отличными напряжениями и частотой, то в этом случае, должны соблюдаться
специфические особенности электросети страны, в которой установка эксплуатируется.
Удостоверьтесь в том, что напряжение и частота электросети соответствуют данным таблички с паспортными данными холодильной
установки, и согласуются с данными, приведенными в таблицах приложения, и не превышают допустимые значения. Проверьте истинные
параметры электросети, и проведите испытание на проверку функционирования ее заземления и систем защиты. В непосредственной
близости от холодильной установки установите герметичный переключатель для электросети. В схеме соединения холодильной
установки должна быть предусмотрена установка автоматического выключателя и защитное устройство по остаточному току.
