omi CHW 21 - Page 69

710.1760.00.04-05 22/05/2014
69
№
Состояние
устройства
Код
аварийной
сигнализации
Описание
сигнала
неисправности
Возможные причины
неисправности
Рекомендуемый способ
устранения неисправности
Восстановление
исходного
состояния (*)
4
Насос,
вентилятор и
компрессор
работают
HA
Сигнализация
высокой
температуры
жидкости
Неправильно работает вентилятор
или неправильное направление
вращения
Проверьте предохранитель вентилятора и
правильность его направления вращения.
A
Требуемая
холодопроизводительность выше,
чем номинальная
Уменьшите требуемую
холодопроизводительность
Низкий уровень охлаждающего
агента
Проверьте уровень охлаждающего агента
через смотровое стекло (если входит в
комплект поставки) и, при необходимости,
обратитесь в сервисную службу.
Грязь в воздушном фильтре
(только для установок с таким
типом опции)
Демонтируйте фильтр с установки, и очистите
его при помощи сжатого воздуха или водой.
LA
Сигнализация
низкой
температуры
жидкости
Слишком низкая температура
наружного воздуха понижает
температуру жидкости
Агрегат должен работать в таких
условиях окружающей среды,
которые указаны в настоящем
руководстве.
P2
Датчик SA
неисправен
Датчик может быть
неисправен или неправильно
подключен
Проверьте соединение или
замените датчик
(*) А
-
После устранения неисправности, система восстанавливает исходное состояние в автоматическом режиме
М – Настройки, требуемые для восстановления функции сигнализации, устанавливаются на блоке управления, процедура
установки описывается ниже по тексту.

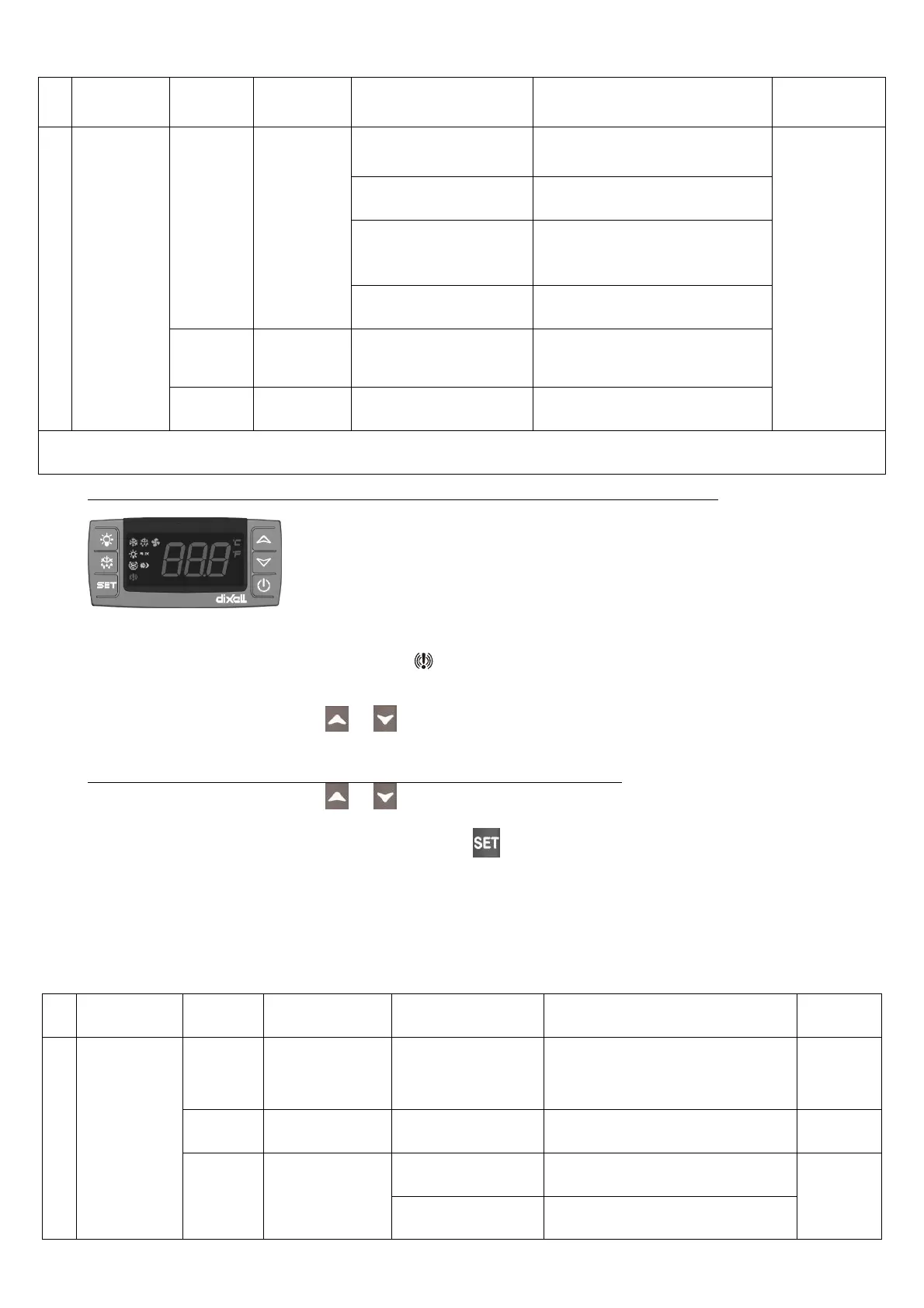

КАК ВИЗУАЛИЗИРОВАТЬ СОБЫТИЕ ПРЕДУПРЕЖДЕНИЯ/СИГНАЛИЗАЦИИ (ТИП КОНТРОЛЛЕРА “D”)
Тип контроллера “D”
(От CHW 11 до CHW 36; CHG 08)
Включенные светодиоды предупредительной сигнализации указывают, на то, что имеет место аварийная ситуация.
Чтобы определить тип сигнализации, сигнализация максимальной или минимальной температуры и разрядность, необходимо выполнить
следующие процедуры:
1) Нажмите одну и двух кнопок или , на дисплее появится сообщение “Hi” (сигнализация высокой температуры) или
“Lo“ (сигнализация низкой температуры) следующий за максимальной (минимальной) температурой.
КАК ВОССТАНОВИТЬ ИСХОДНОЕ СОСТОЯНИЕ СОБЫТИЯ СИГНАЛИЗАЦИИ
1) Нажмите одну и двух кнопок или , на дисплее появится сообщение “Hi” (сигнализация высокой температуры) или
“Lo” (сигнализация низкой температуры).
2) Нажмите и удерживайте в нажатом положении клавишу .
3) На дисплее отобразится; символ rST, который загорится через 2 секунды, указывая, таким образом, на то, что значения
аннулируются
ТИП КОНТРОЛЛЕРА “B” (ОТ CHW 29 ДО CHW 149; ОТ CHO 29 ДО CHO 149; ОТ CHG 24 ДО
CHG 100)
ТИП КОНТРОЛЛЕРА “B” (ОТ CHW 162 ДО CHW 602; ОТ CHG 140 ДО CHG 180)
№
Состояние
устройства
Код
аварийной
сигнализации
Описание сигнала
неисправности
Возможные причины
неисправности
Рекомендуемый способ
устранения неисправности
Восстановлен
ие исходного
состояния (*)
1
Насос,
вентилятор и
компрессор не
работают
OFF
Установка
отключается
пультом
дистанционного
управления.
Разомкнут контакт на пульте
дистанционного управления
или неисправна внутренняя
мостиковая схема
Проверьте мостиковую схему и замкните контакты A
z
Установка находится в
режиме ожидания
На установку подается
питание, но она не
включается в работу.
Следуйте процедуре запуска установки с
использованием кнопки на контроллере.
A
A08
Сигнализация
потока
Слишком низкий поток
жидкости
Проверьте правильность направления вращения
насоса и возможную блокировку в контуре
жидкости.
A
восстанавли
-
вается
M после 1
события через
1
час
Низкий уровень жидкости в
резервуаре
Заправьте охлаждающий агент в резервуар
