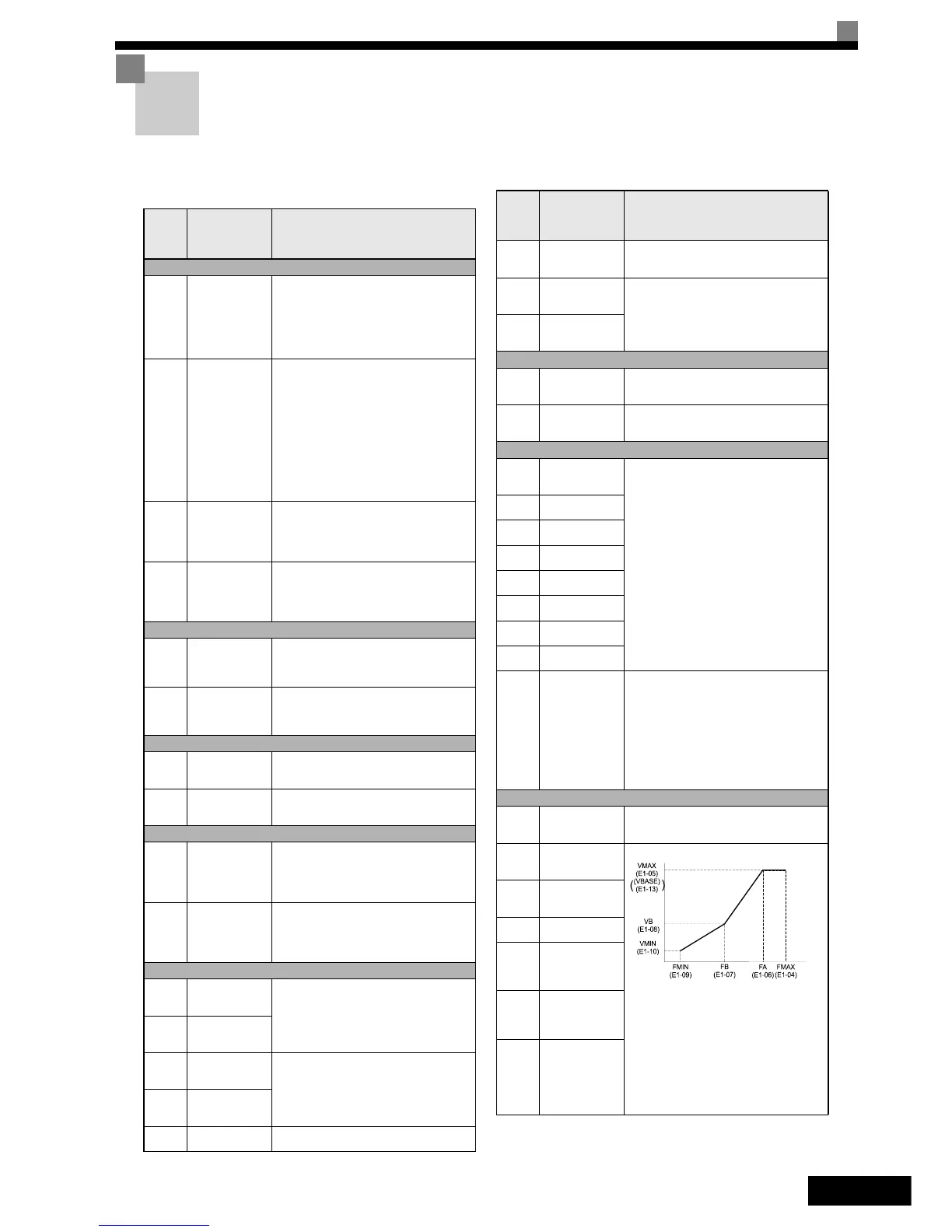

Tabla de parámetros
Nota: La configuración de fábrica está en negrita.
Núme-
ro de
pará-
metro
Nombre Descripción
Inicialización de datos
A1-00
Selección de
idioma para el
display del
operador digital
(sólo JVOP-
160-OY)
0:Inglés
1:Japonés
2:Alemán
3:Francés
4:Italiano
5:Español
6:Portugués
A1-01
Nivel de acceso
a parámetros
0:Sólo monitorización (monitorización
del modo drive y configuración
de A1-01 y A1-04)
1:Se utiliza para seleccionar parámetros
de usuario (solamente pueden leerse
y configurarse parámetros
configurados de A2-01 a A2-32)
2:Avanzado
(pueden leerse y configurarse parámetros
tanto en el modo de programación rápida
(Q) como en el modo de programación
avanzada (A))
A1-02
Selección del
método
de control
0:Control V/f
2:Vectorial de lazo abierto
3:Vectorial de lazo cerrado
6:Vectorial de lazo cerrado para motores
de imán permanente
A1-03 Inicializar
0: Sin inicialización
1110: Inicializa a los parámetros de
usuario
2220: Inicializa según la configuración
de fábrica
Fuente de secuencia/referencia
b1-01
Selección
de fuente
de referencia
0:Operador digital
1:Terminal de circuito de control
(entrada analógica)
3:Tarjeta opcional
b1-02
Selección
de fuente del
comando RUN
0:Operador digital
1:Terminal de circuito de control
(entradas digitales multifuncionales)
3:Tarjeta opcional
Configuración de aceleración/deceleración
C1-

Tiempo de
aceleración/
deceleración 1
Consulte página 1-22
C2-

Característica
de la curva S
Configura los tiempos de la curva S
en los cambios de velocidad para reducir
las sacudidas. Consulte página 1-22
Compensación de deslizamiento
C3-01
Ganancia de
compensación
de
deslizamiento
• Aumente el valor si el valor
de compensación de deslizamiento
es demasiado bajo
• Reduzca el valor si el deslizamiento
está descompensado
C3-02
Tiempo de
retardo de la
compensación
de
deslizamiento
• Reduzca el valor si la respuesta de
compensación de deslizamiento es baja.
• Cuando la velocidad no sea estable,
incremente el valor.
Regulación automática de la velocidad (ASR)
C5-01
Ganancia
proporcional 1
(P) de ASR
Configura la ganancia proporcional 1 y el
tiempo de integral 1 del lazo de control
de la velocidad (ASR) para la frecuencia
C5-07.
C5-02
Tiempo de
integral 1 (I) de
ASR
C5-03
Ganancia
proporcional 2
(P) de ASR
Configura la ganancia proporcional 2 y el
tiempo integral 2 del lazo de control de la
velocidad (ASR) para la frecuencia
mínima.
La configuración solamente está activa
para la aceleración.
C5-04
Tiempo de
integral 2 (I) de
ASR
C5-06
Tiempo de
retardo de ASR
Configure el tiempo de retardo de salida
ASR.
C5-07
Frecuencia de
alternancia de
ASR
Configura la frecuencia para la
alternancia entre la ganancia proporcional
1, 2, 3 y el tiempo de integral 1, 2, 3.
C5-09
Ganancia
proporcional 3
(P) de ASR
Configura la ganancia proporcional 3
y el tiempo integral 3 del lazo de control
de velocidad (ASR) para la frecuencia
mínima.
La configuración solamente está activa
para la deceleración.
C5-10
Tiempo de
integral 3 (I) de
ASR
Configuración de frecuencia de portadora
C6-02
Selección
de frecuencia
de portadora 1
Selecciona la frecuencia de portadora
para los modos de control de motor
de inducción.
C6-11
Selección
de frecuencia
de portadora 2
Selecciona la frecuencia de portadora
para los modos de control de motor
de imán permanente.
Configuración de velocidad
d1-01
a
d1-08
Referencia de
multivelocidad
1 a 8
Consulte página 19, Secuencia de
selección de velocidad utilizando
entradas digitales
d1-09
Ve lo ci da d
nominal
d1-10
Ve lo ci da d
intermedia 1
d1-11
Ve lo ci da d
intermedia 2
d1-12
Ve lo ci da d
intermedia 3
d1-13
Velocidad de
renivelación
d1-14
Velocidad de
inspección
d1-17
Velocidad de
nivelación
d1-18
Selección
de prioridad
de velocidad
0:Usar referencia de multivelocidad
(d1-01 a d1-08)
1:La referencia de alta velocidad tiene
prioridad.
2:La referencia de velocidad
de nivelación tiene prioridad.
3:Usar referencia de multivelocidad
Sin ninguna velocidad seleccionada,
se desactiva la señal UP/DOWN
Consulte página 1-19
Configuración de la curva V/f
E1-01
Configuración
de la tensión
de entrada
Esta configuración se utiliza como valor
de referencia para funciones
de protección.
E1-04
Frecuencia
de salida máx.
(FMAX)
Para configurar las características de V/f
en una línea recta, configure los mismos
valores para E1-07 y E1-09. En este caso
la configuración para E1-08 no será
tenida en cuenta.
Asegúrese siempre de que las cuatro
frecuencias están configuradas de la
siguiente manera:
E1-04 (FMAX) ≥ E1-06 (FA) > E1-07
(FB) ≥ E1-09 (FMIN)
E1-05
Tensión de
salida máx.
(VMAX)
E1-06
Frecuencia base
(FA)
E1-08
Tensión
de frecuencia
de salida media
(VB)
E1-10
Tensión
de frecuencia
de salida mín.
(VMIN)
E1-13
Tensión base
(VBASE)
Núme-
ro de
pará-
metro
Nombre Descripción
Tensión de salida (V)
Frecuencia
