IT-5
Stesura dei cavi
Misure contro interferenze portate dalla linea:
Il filtro di linea e l'inverter di frequenza devono essere montati sulla stessa piastra di metallo. Mon-
tare i due componenti il più possibile vicini l'uno all'altro mantenendo ogni cavo il più corto possibile.
Utilizzare un cavo di alimentazione con una buona schermatura di messa a terra. Per cavi motore
di lunghezza non superiore a 50 metri, utilizzare cavi schermati. Disporre tutti i punti di messa
a terra in modo tale da massimizzare l'area all'estremità del conduttore a contatto con il terminale
di messa a terra (ad esempio, una piastra di metallo).
Cavo schermato:
• Utilizzare un cavo con schermatura intrecciata.
• Mettere a terra l'area massima consentita della schermatura. È consigliabile mettere a terra la
schermatura collegando il cavo alla piastra di terra con fermi in metallo (vedere la figura
seguente).

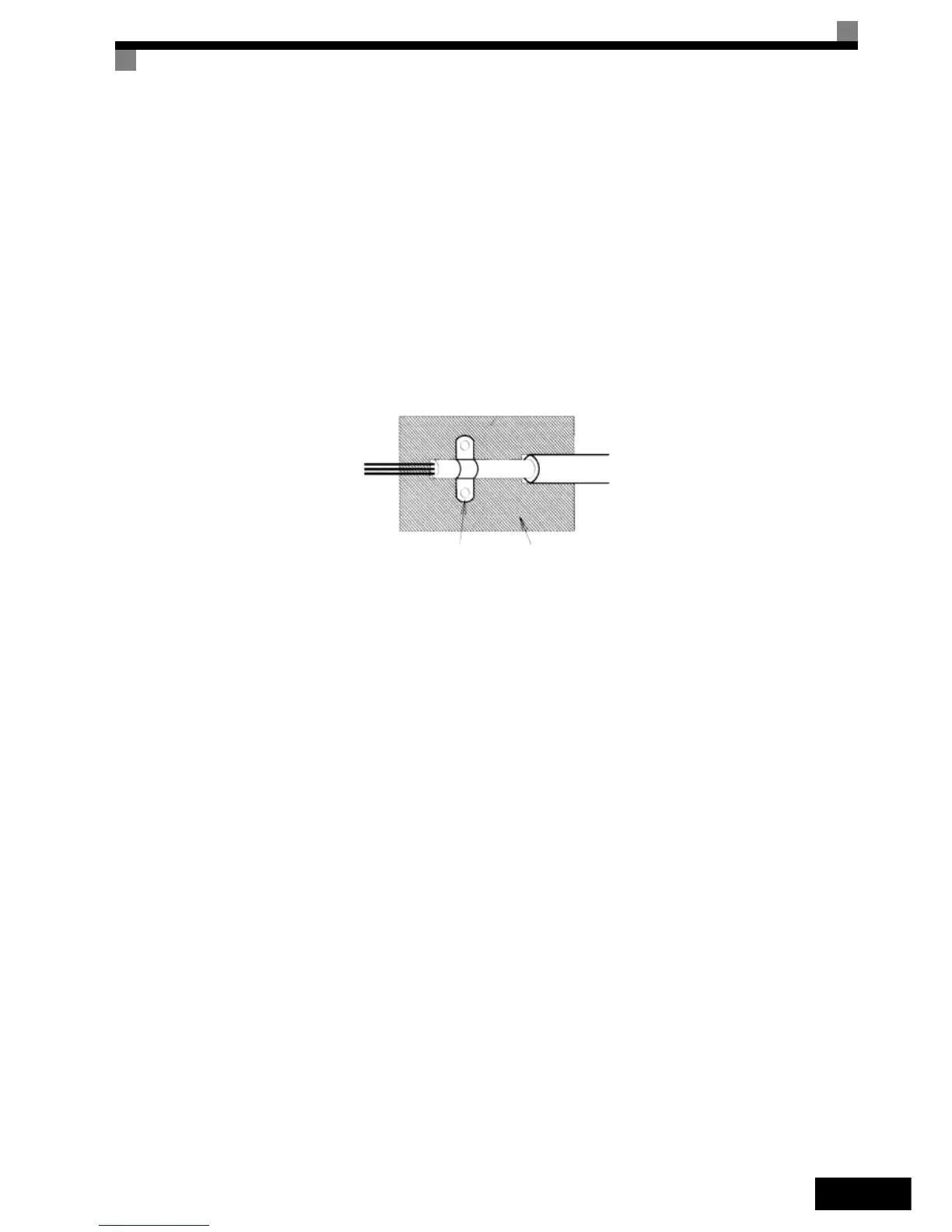

Fig 1 Collegamento a terra della schermatura del cavo con fermi in metallo
Le superfici di terra devono essere in metallo non isolato altamente conduttivo.
Rimuovere eventuali strati di vernice o colore.
– Mettere a terra le schermature del cavo su entrambe le estremità.
– Mettere a terra il motore della macchina.
Piastra di messa
a terra
Fermo di messa
a terra
