ES-14

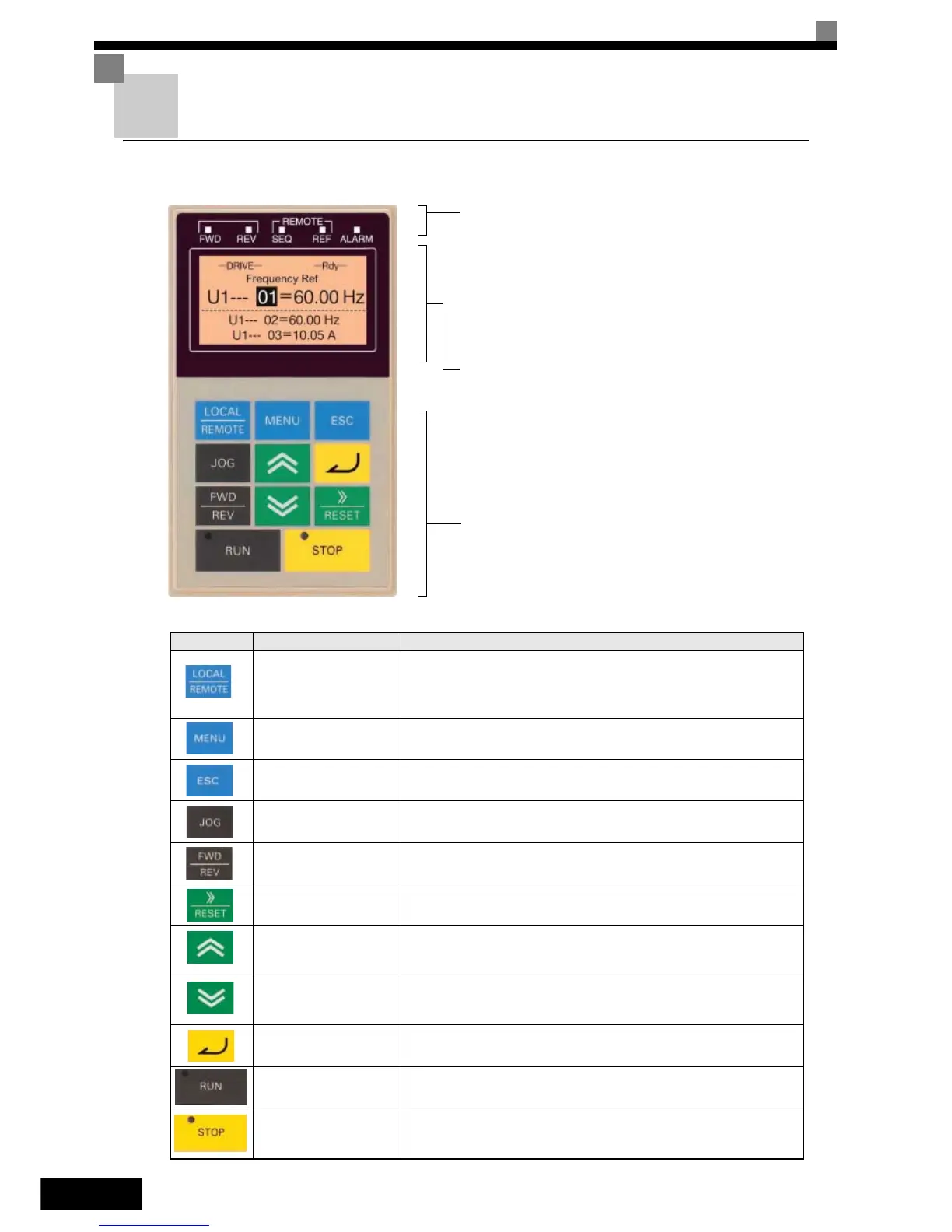

Funcionamiento del teclado
Display del operador digital (opcional)
Los nombres y funciones de las teclas del operador digital se describen más adelante
Teclas del operador digital
Tecla Nombre Función
Tecla LOCAL/REMOTE
Alterna entre la operación mediante el operador digital (LOCAL)
y las configuraciones en b1-01 y b1-02 (REMOTE).
Esta tecla se puede activar o desactivar configurando el parámetro
o2-01.
Tecla MENU Selecciona los modos.
Tecla ESC Vuelve al estado que existía antes de pulsar la tecla DATA/ENTER.
Tecla JOG
Activa la operación jog cuando el variador se controla desde
el operador digital.
Tecla FWD/REV
Selecciona el sentido de rotación del motor cuando el variador está
siendo operado desde el operador digital.
Tecla Shift/RESET
Configura el dígito activo cuando se programan parámetros
de usuario.
Tecla Más
Selecciona los números de parámetros de usuario e incrementa las
configuraciones de parámetros.
Se utiliza para desplazarse al siguiente elemento o dato.
Tecla Menos
Selecciona los números de parámetros de usuario y disminuye las
configuraciones de parámetros.
Se utiliza para desplazarse al elemento o dato anterior.
Tecla DATA / E NTER
Accede a los menús e introduce parámetros, además de validar las
configuraciones de parámetros.
Tecla Run
Inicia la operación cuando el variador está siendo controlado por
el operador digital (modo LOCAL).
Tecla STOP
Detiene la operación del variador (modo LOCAL y REMOTE).
Esta tecla puede ser habilitada o deshabilitada cuando se opera desde
una fuente diferente al operador configurando el parámetro o2-02.
Indicadores del modo de controlador
FWD: Se ilumina cuando se introduce un comando de marcha
directa.
REV: Se ilumina cuando se introduce un comando de marcha
inversa.
SEQ: Se ilumina cuando se selecciona una fuente
de comandos de marcha que no sea el operador digital.
REF: Se ilumina cuando se selecciona una fuente de
referencia de frecuencia que no sea el operador digital.
ALARM: Se ilumina cuando ha tenido lugar un fallo o una
alarma.
Display de datos
Muestra los datos de monitorización, números de parámetros
y configuraciones.
Display de modo (se visualiza en la parte superior izquierda del
display de datos)
DRIVE: Se ilumina en el modo de controlador.
QUICK: Se ilumina en el modo de programación rápida.
ADV: Se ilumina en el modo de programación avanzada.
VERIFY: Se ilumina en el modo de verificación.
A. TUNE: Se ilumina en el modo de autotuning.
Teclas
Ejecutan operaciones tales como la configuración de parámetros
de usuario, la monitorización, la operación jog y el autotuning.
