IT-14
Funzionamento tastierino

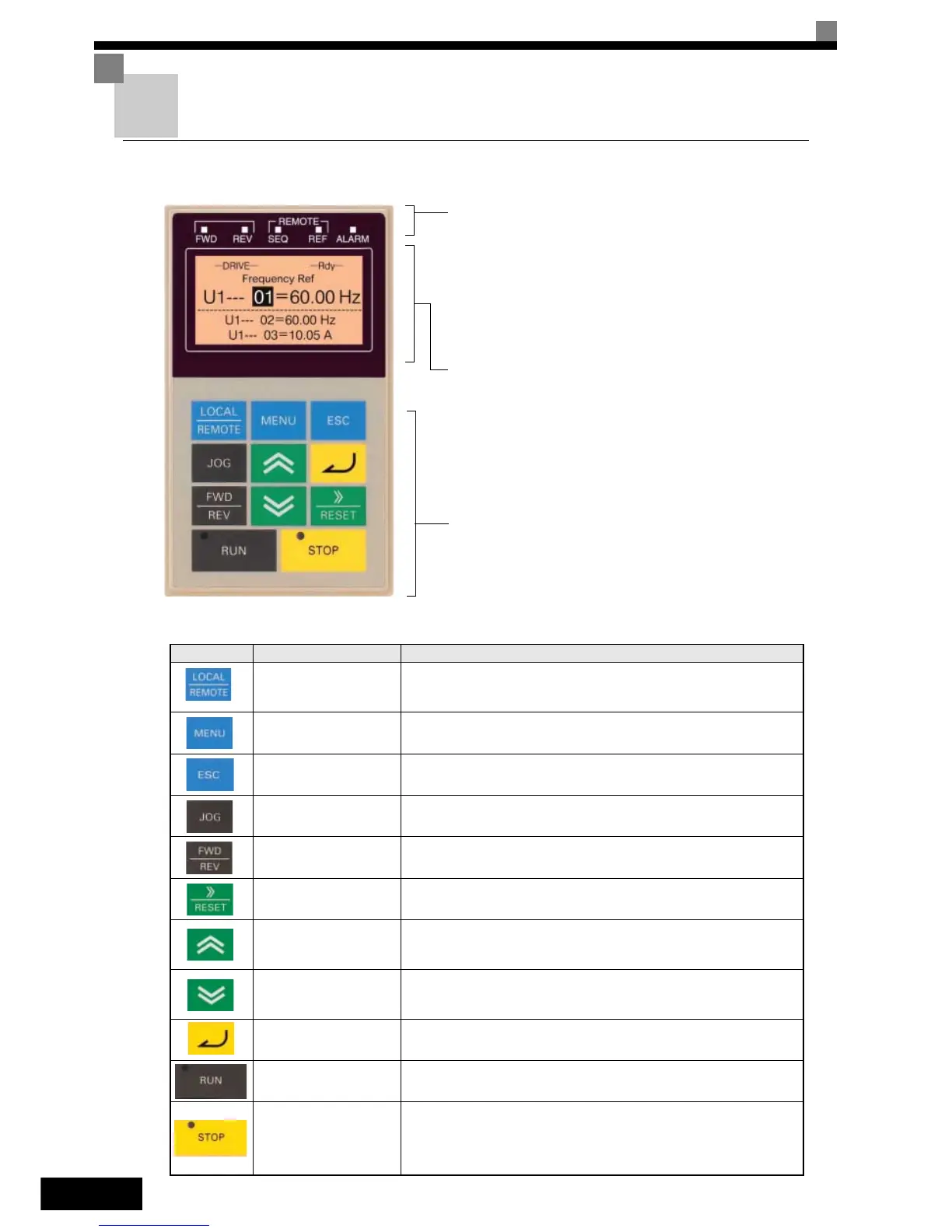

Display della console di programmazione (opzionale)
Di seguito vengono elencati i nomi dei tasti e le relative funzioni della console di programmazione.
Tasti della console di programmazione
Tasto Nome Funzione
Tasto LOCAL/REMOTE
Consente di attivare alternativamente la modalità di funzionamento
dalla console di programmazione (LOCAL) e le impostazioni in
b1-01 e b1-02 (REMOTE).
Tasto MENU Consente di selezionare le modalità.
Tasto ESC Ripristina lo stato precedente all'uso del tasto ENTER.
Tasto JOG
Attiva la funzione di jog quando l'inverter viene azionato dalla con-
sole di programmazione.
Tasto FWD/REV
Consente di selezionare la direzione di rotazione del motore quando
l'inverter viene azionato dalla console di programmazione.
Tasto Shift/RESET
Imposta la cifra attiva durante la programmazione dei parametri
utente.
Tasto di incremento
Consente di selezionare i valori dei parametri utente e incrementa
le impostazioni dei parametri stessi.
Utilizzato per passare alla voce o ai dati successivi.
Tasto di decremento
Consente di selezionare i valori dei parametri utente e diminuisce
le impostazioni dei parametri stessi.
Utilizzato per passare alla voce o ai dati precedenti.
Tasto ENTER
Permette di accedere ai menu e ai parametri e conferma le imposta-
zioni dei parametri.
Tasto RUN
Attiva il funzionamento quando l'inverter viene azionato dalla con-
sole di programmazione (modalità LOCAL).
Tasto STOP
Arresta il funzionamento dell'inverter (modalità LOCAL e REMOTE).
Questo tasto può essere attivato o disattivato quando il funziona-
mento viene gestito da una sorgente diversa dalla console di pro-
grammazione impostando il parametro o2-02.
Spie delle modalità di funzionamento
FWD: si accende quando viene inserito un comando di marcia
avanti.
REV: si accende quando viene inserito un comando di marcia
indietro.
SEQ: si accende quando viene selezionata una fonte di comando
di marcia diversa dalla console di programmazione.
REF: si accende quando viene selezionata una fonte di riferi-
mento frequenza diversa dalla console di programmazione
ALARM: si accende quando si verifica un errore o viene attivato un
allarme.
Visualizzazione dati
Visualizza i dati di monitoraggio, i valori dei parametri e le impostazioni.
Modalità operativa (visualizzata nella parte superiore sinistra del display
DRIVE: si accende in modalità di funzionamento
QUICK: si accende in modalità di programmazione rapida
ADV: si accende in modalità di programmazione avanzata
VERIFY: si accende in modalità di verifica
A. TUNE: si accende in modalità di autotuning.
Tasti
Utilizzati per l'impostazione dei parametri utente, il monitoraggio,
la marcia a impulsi e l'autotuning.
