FR-15
Configuration du démarrage et définition
des paramètres de base
Procédure de démarrage

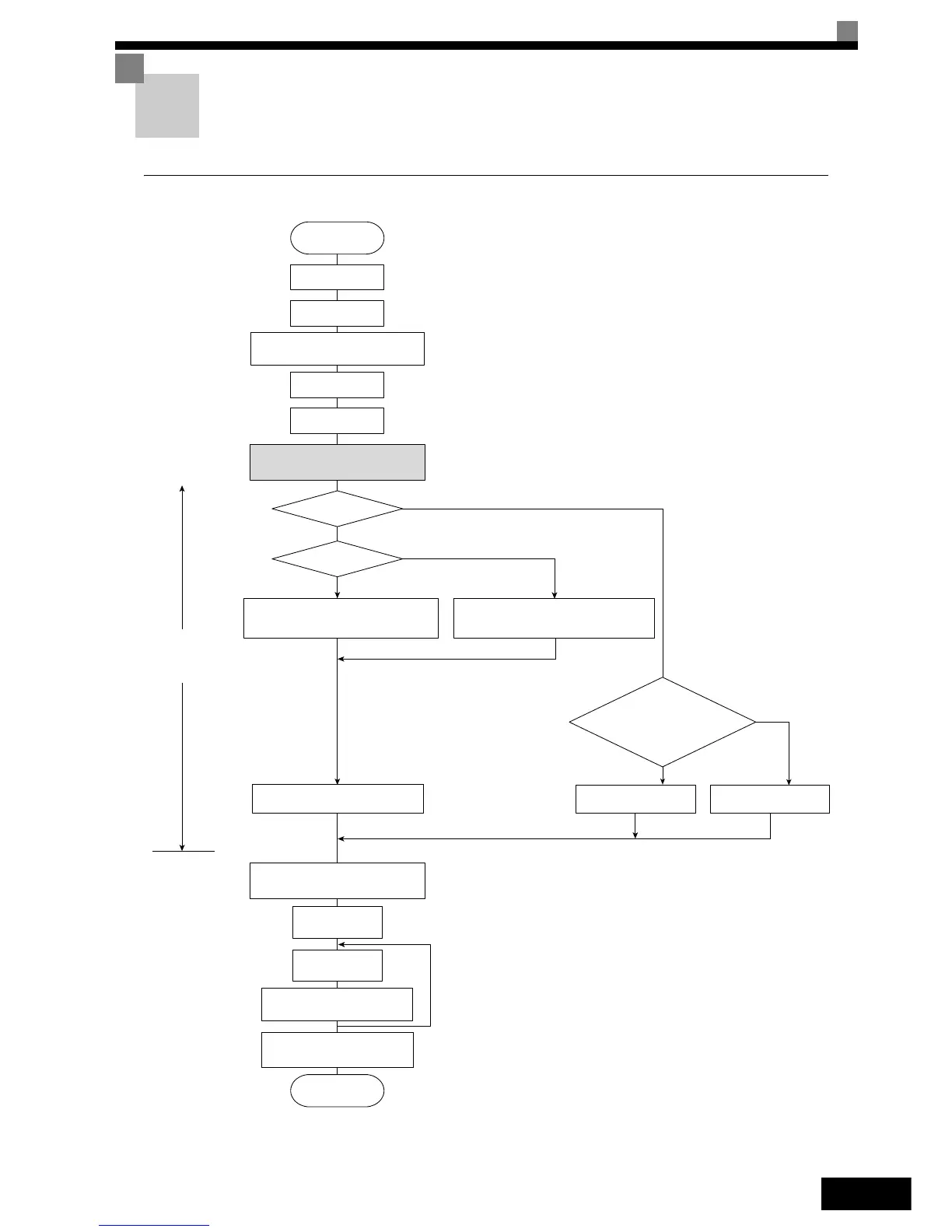

Fig. 8 Organigramme de l'essai de fonctionnement
OUI
*6
*6
*4
Fonc-
tionnement du moteur
pendant le réglage automatique ?
*3
Réglages
en fonction
du mode
de contrôle
DEMARRAGE
Installation
Câblage
Réglage du cavalier
de la tension d'alimentation
*1
Confirmation
de l'état
Mise sous tension
Réglages de base
(mode de programmation rapide)
Sélection
de la méthode
de contrôle.
Contrôle V/f
NON
NON
Contrôle V/f
OUI
OUI
Contrôle vectoriel (A1-02 = 2 ou 3)
*5
Contrôle V/f avec PG (A1-02 = 1)
Réglez E1-03.
V/f par défaut : 200 V/50 Hz (400 V/50 Hz)
Réglez E1-03, E2-04 et F1-01.
*2
V/f par défaut : 200 V/50 Hz (400 V/50 Hz)
Réglage automatique
avec rotation
Réglage automatique
sans rotation
Réglage automatique sans rotation
pour résistance de ligne à ligne
Réglages d'utilisation
(mode de programmation avancée)
Fonctionnement
hors charge
Fonctionnement
avec charge
Ajustements et
paramétrages optimaux
Vérifier/enregistrer
les paramètres
PG ?
FIN
NON
1.Réglez pour variateur de classe 400 V de 75 kW ou plus.
2.S'il existe un réducteur entre le moteur et le PG, définissez
le taux de réduction dans F1-12 et F1-13 dans le mode de
programmation avancée.
3.Utilisez le réglage automatique par rotation pour augmenter la
précision de réglage chaque fois que le moteur est prêt
à fonctionner.
4.Si la longueur du câble du moteur devient supérieure à 50 m
dans l'installation, effectuez un réglage automatique non
rotatif pour la résistance de ligne à ligne uniquement sur site.
5.Le mode de contrôle par défaut est Vecteur en boucle ouverte
(A1-02=2).
6.Si la fréquence de sortie maximale et la fréquence de base
sont différentes, configurez la fréquence de sortie maximale
(E1-04) après le réglage automatique.
