PT-15
Arranque e configuração de parâmetros básica
Procedimento de arranque

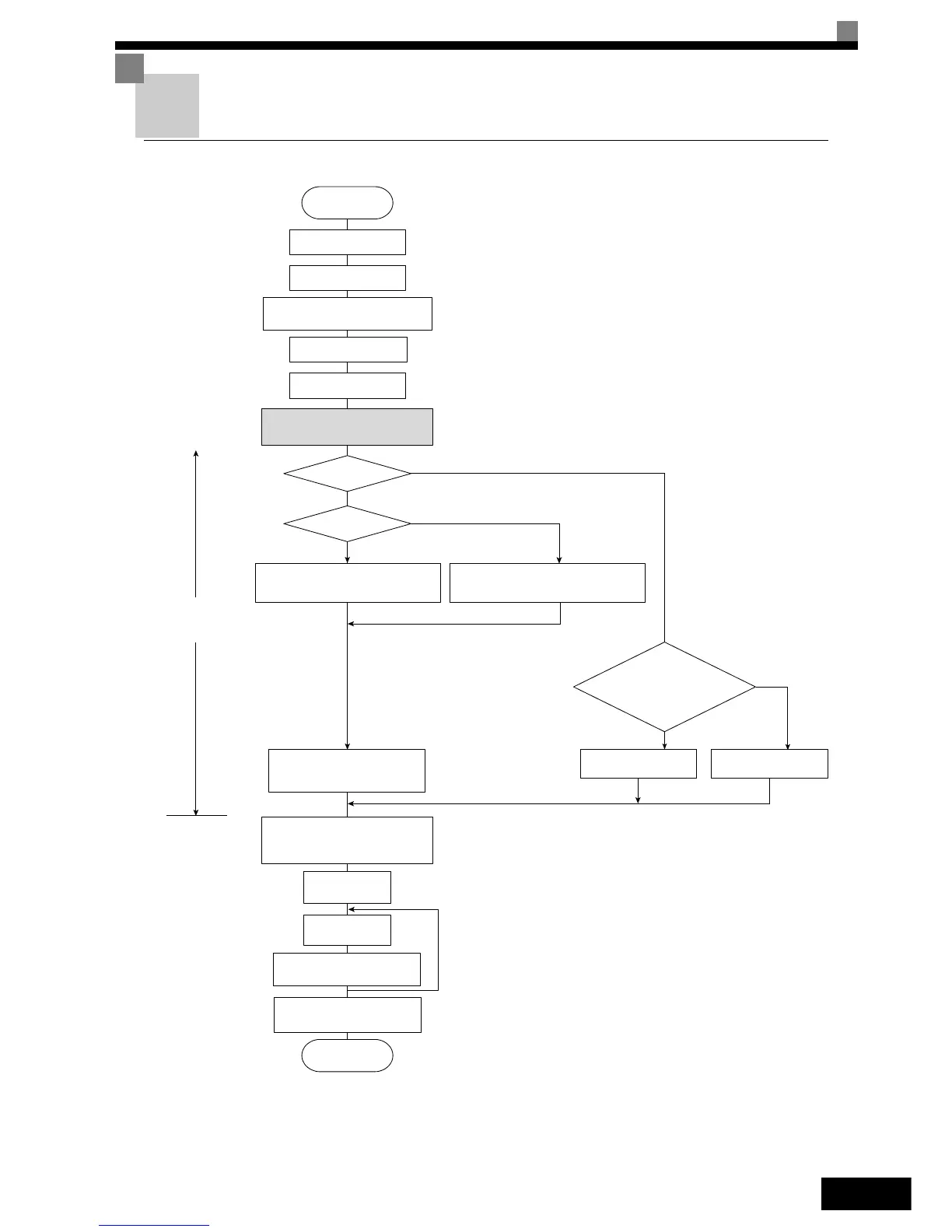

Fig 8 Fluxograma do funcionamento de ensaio
SIM
*6
*6
*4
É possível
o funcionamento do
motor durante o ajuste
automático?
*3
Definições de
acordo com
o modo de controlo
START
Instalação
Ligações
Defina o conector da
tensão da fonte de alimentação
*1
Estado de confirmação
Ligue a alimentação
Definições base
(Modo de programação rápida)
Método de
controlo da
selecção
Controlo de
V/f
NO
NO
Controlo de V/f
SIM
SIM
Controlo vectorial (A1-02 = 2 ou 3) *5
Controlo V/f com PG (A1-02 = 1)
Defina E1-03. Predefinição V/f:
200V/50Hz (400V/50Hz)
Defina E1-03, E2-04 e F1-01. *2
Predefinição V/f: 200V/50Hz (400V/50Hz)
Ajuste automático
rotativo
Ajuste automático
não rotativo
Ajuste automático não
rotativo para a resistên-
cia linha-a-linha
Definições da aplicação
(modo de programação
avançada)
Funcionamento
sem carga
Funcionamento
com carga
Ajustes ideais
e definições de parâmetros
Verifique/registe
as definições de parâmetros
PG?
END
NO
1. Defina para variador da classe de 400 V para 75 kW ou mais.
2. Se existir um redutor de velocidade entre o motor e o PG,
defina a taxa de redução em F1-12 e F1-13 no modo de pro-
gramação avançado.
3. Utilize o ajuste automático rotativo para aumentar a precisão
do ajuste automático quando for possível pôr o motor em
funcionamento.
4. Se o cabo do motor for alterado para um comprimento igual
ou superior a 50 m na instalação execute, no local, o ajuste
automático não rotativo para a resistência linha-a-linha.
5. O modo de controlo predefinido é o controlo vectorial em
malha aberta (A1-02 = 2).
6. Se a frequência de saída máxima e a frequência base são
diferentes, defina a frequência de saída máxima (E1-04)
após o ajuste automático.
