RU-14
Управление с клавиатуры

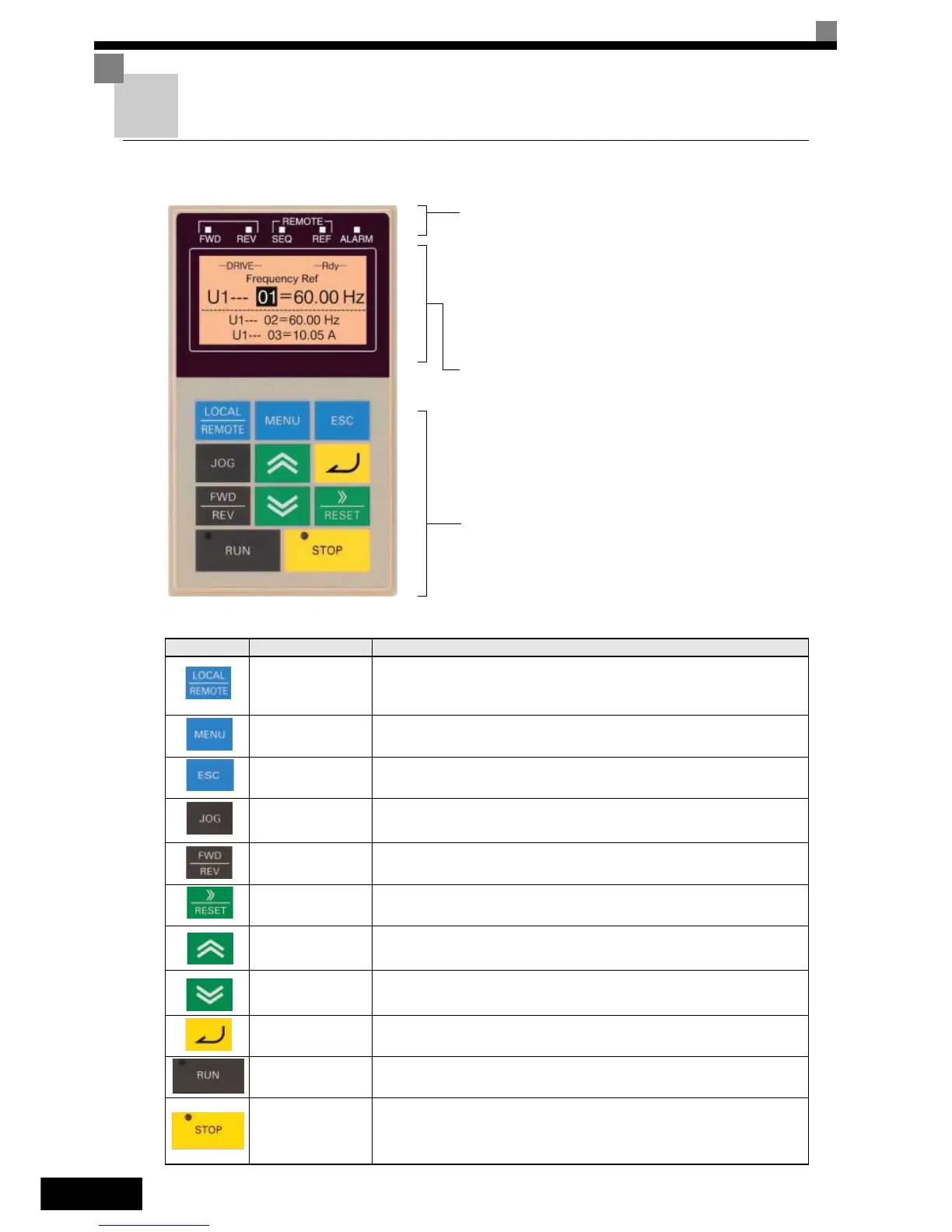

Цифровая панель управления (опция)
Ниже приведены названия и функции клавиш цифровой панели управления
Клавиши цифровой панели управления
Клавиша Название Функция
Клавиша LOCAL/
REMOTE
(ЛОКАЛЬНОЕ/
ДИСТАНЦИОННОЕ)
Переключение между управлением от цифровой панели (ЛОКАЛЬНОЕ)
и настройками параметров b1-01 и b1-02 (ДИСТАНЦИОННОЕ).
Данную клавишу можно разблокировать или заблокировать параметром o2-01.
Клавиша MENU
(МЕНЮ)
Выбор режимов.
Клавиша ESC
(ОТМЕНА)
Возврат в состояние, предшествующее нажатию клавиши
DATA/ENTER (ДАННЫЕ/ВВОД)
Клавиша JOG
ТОЛЧКОВЫЙ
РЕЖИМ)
Инициирует толчковый ход, когда управление инвертором
производится с цифровой панели.
Клавиша FWD/REV
(ВПЕРЕД/НАЗАД)
Выбор направления вращения двигателя, когда управление
инвертором производится с цифровой панели.
Клавиша
Shift/RESET
Сдвиг/Сброс)
Выбор текущего разряда в режиме программирования параметров.
Также действует как клавиша "Сброс" в случае возникновения ошибки.
Клавиша Increment
(Увеличение)
Выбор номеров параметров пользователя и увеличение значений
параметров.
Также используется для перехода к следующему пункту или данным.
Клавиша
Decrement
(Уменьшение)
Выбор номеров параметров пользователя и уменьшение значений
параметров.
Также используется для перехода к предыдущему пункту или данным.
Клавиша DATA/
ENTER (ДАННЫЕ/
ВВОД)
Вход в пункт меню, выбор параметра, подтверждение измененного
значения параметра.
Клавиша RUN
(ХОД)
Запуск работы (вращения), когда управление инвертором производится
с цифровой панели (режим локального управления)
Клавиша
STOP (СТОП)
Прекращение работы (вращения) (режимы локального
и дистанционного управления).
Если для управления используется не цифровая панель, а иной
источник команд, данную клавишу можно разблокировать или
Индикаторы режимов привода
FWD: Светится, когда подана команда «Ход вперед».
REV: Светится, когда подана команда «Обратный
ход».
SEQ: Светится, когда для подачи команды «Ход»
используется любой другой источник, а не
цифровая панель управления.
REF: Светится, когда для ввода задания частоты
используется любой другой источник, а не
цифровая панель управления.
ALARM: Светится в состоянии ошибки или
предупреждения.
Дисплей для отображения информации
Служит для отображения контролируемых данных,
номеров параметров и заданных значений.
Режим (отображается в левом верхнем углу дисплея
DRIVE: Светится в режиме «Привод».
QUICK: Светится в режиме «Быстрое
программирование».
ADV: Светится в режиме «Расширенное
программирование».
VERIFY: Светится в режиме «Сравнение».
A. TUNE: Светится в режиме «Автонастройка».
Клавиши
Служат для выполнения таких операций, как
настройка параметров, контроль значений, выбор
толчкового хода и автонастройка.
