RU-13
• На входе инвертора допускается использовать электромагнитный контактор или другое
коммутационное устройство. Не следует включать инвертор чаще одного раза в час.
• Фазы входного напряжения (R/S/T) можно подключать в любой последовательности.
• В случае подключения инвертора к силовому трансформатору большой мощности (600 кВт
ивыше), а также в случае включения фазокомпенсирующего конденсатора поблизости от
инвертора, через входную силовую цепь может протекать ток чрезвычайно высокой амплитуды,
который может вывести инвертор из строя. В качестве меры защиты установите на входе
инвертора дополнительный дроссель переменного тока или подсоедините ксоответствующим
клеммам инвертора дроссель постоянного тока.
• При наличии вблизи инвертора индуктивных нагрузок используйте устройство ограничения
перенапряжений или диод. Индуктивной нагрузкой являются электромагнитные контакторы
(пускатели), электромагнитные реле, электромагнитные клапаны, электромагниты
и электромагнитные тормозные устройства.
Подключение выходных силовых цепей
При подключении выходных силовых цепей соблюдайте следующие меры предосторожности.
• Никогда не подавайте электропитание на выходные клеммы инвертора. Это может привести
к повреждению инвертора.
• Никогда не замыкайте выходные клеммы между собой или на землю. Это может привести
к повреждению инвертора.
• Не используйте фазокомпенсирующие конденсаторы. Это может привести к выходу из строя
инвертора и конденсаторов.
• Проверьте логику управления и убедитесь в том, что электромагнитный контактор между
инвертором и двигателем НЕ ВКЛЮЧАЕТСЯ и НЕ ВЫКЛЮЧАЕТСЯ во время работы инвертора.
Включение электромагнитного контактора при работе инвертора приведет к возникновению
большого пускового тока, который может вызвать срабатывание защиты инвертора от
перегрузки по току.
Подключение цепи заземления
Для цепи заземления необходимо соблюдать следующие требования.
• Проводник заземления не должен одновременно использоваться другими устройствами,
например, сварочными аппаратами или силовыми установками.
• Проводник цепи заземления должен соответствовать техническим стандартам на
электрическое оборудование и иметь минимальную длину.
Инвертор создает ток утечки. Поэтому, если расстояние между точкой заземления и клеммой
заземления инвертора слишком велико, потенциал на клемме заземления инвертора будет
нестабильным.
• При использовании более одного инвертора провода заземления не должны образовывать
замкнутый контур
.

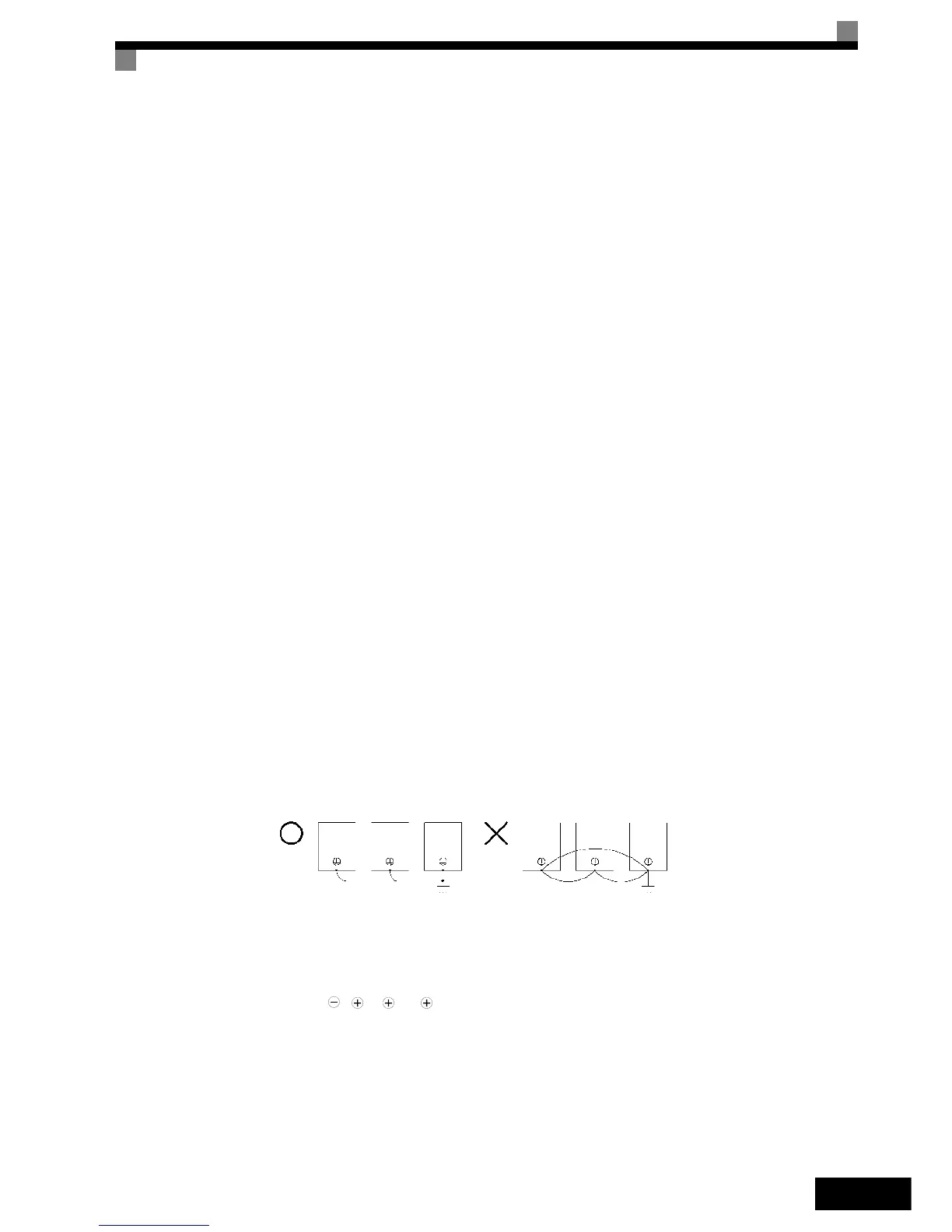

Рис. 7 Выполнение заземления
Меры предосторожности при подключении цепей управления
При подключении цепей управления необходимо соблюдать следующие меры предосторожности.
•
Цепи управления должны быть отделены от силовых цепей (клеммы R/L1, S/L2, T/L3, B1, B2, U/T1,
V/T2, W/T3, B1, B2, , 1, 2 и 3, PO, NO) и от других цепей высокой мощности.
• Цепи, подключаемые к клеммам схемы управления MA, MB, MC, M1 ... M6 (релейные выходы),
должны быть отделены от других цепей управления.
•
Используемый дополнительный внешний источник питания должен соответствовать Классу 2 по UL.
• Для предотвращения сбоев в процессе работы выполняйте монтаж цепей управления витыми
парами или экранированными кабелями с витыми парами.
• Заземляя экраны кабелей, добивайтесь максимальной площади контакта экрана
с заземляющей поверхностью.
• Экраны кабелей должны заземляться с обоих концов кабелей.
Прави-
льно
Неправи-
льно
