Bedienung über die Tastatur
Digitale Bedienkonsole (optional)
Die Bezeichnungen der Tasten und die Funktionen der digitalen Bedienkonsole sind unten beschrieben.

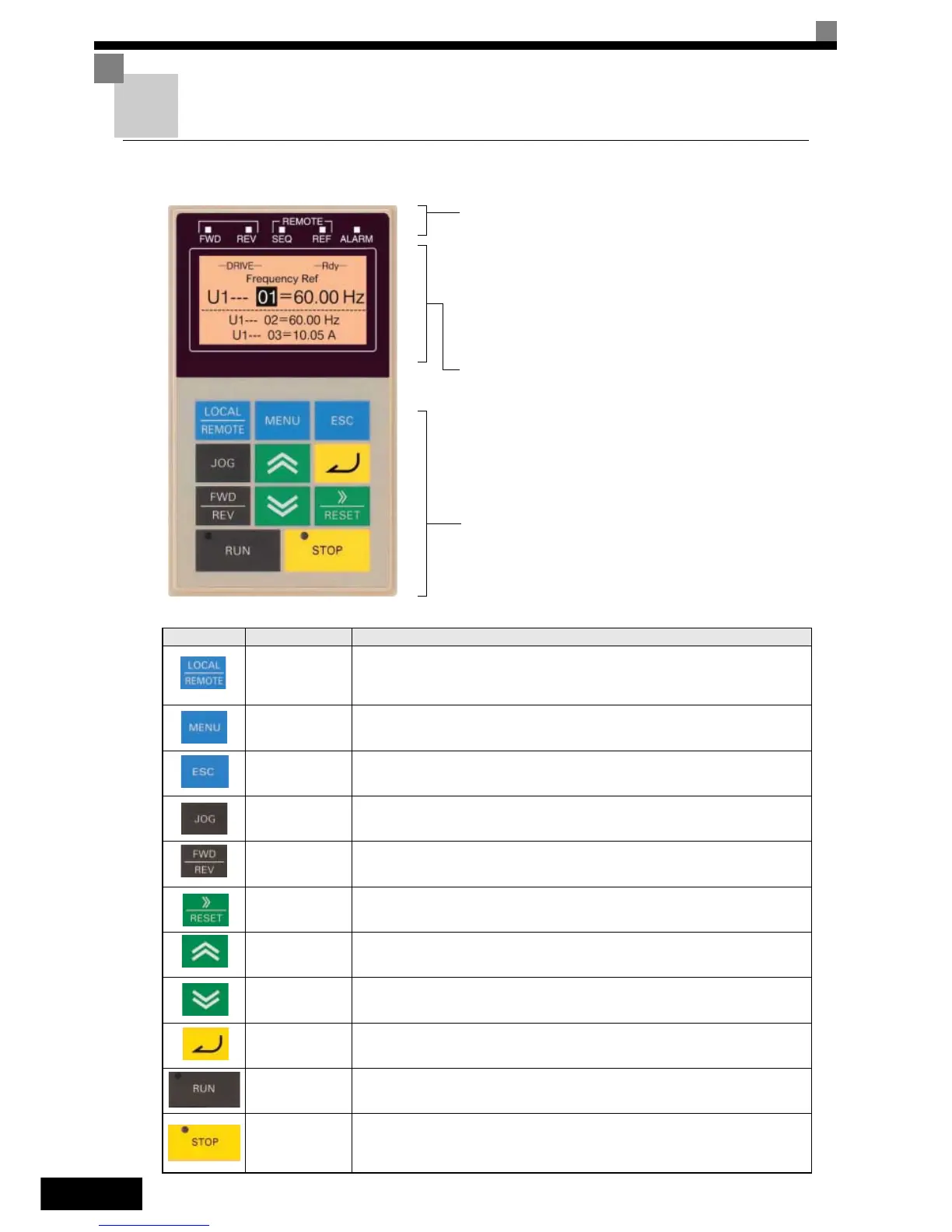

Tasten der digitalen Bedienkonsole
Taste Name Funktion
Taste LOCAL/
REMOTE
Schaltet zwischen der Bedienung über die digitale Bedienkonsole (LOCAL)
und den Einstellungen in b1-01 und b1-02 (REMOTE) um.
Diese Taste kann durch Einstellung des Parameters o2-01 aktiviert oder
deaktiviert werden.
Taste MENU Auswahl der Betriebsarten.
Taste ESC
Rückkehr zu dem Status, der vor dem Drücken der Taste DATA/ENTER
aktiv war.
Taste JOG
Erlaubt Jog-Betrieb, wenn der Frequenzumrichter über die digitale
Bedienkonsole gesteuert wird.
Taste FWD/REV
Wählt die Drehrichtung des Motors, wenn der Frequenzumrichter über die
digitale Bedienkonsole gesteuert wird.
Taste SHIF T/
RESET
Dient zur Auswahl der aktiven Stelle beim Programmieren von Parametern.
Fungiert außerdem bei Auftreten eines Fehlers als Rücksetztaste.
Erhöhen-Taste
Wählt Parameternummern aus und erhöht Parameter-Einstellwerte.
Wird zum Wechsel zu der nächsten Funktion oder den nächsten Daten verwendet.
Verringern-Taste
Wählt Parameternummern aus und verringert Parameter-Einstellwerte.
Wird zum Wechsel zu der vorherigen Funktion oder den vorherigen Daten
verwendet.
Taste DATA/
ENTER
Wählt Menüs und Parameter aus und validiert Parameter-Einstellwerte.
RUN-Taste
Startet den Betrieb des Frequenzumrichters, wenn dieser über die digitale
Bedienkonsole gesteuert wird (LOCAL-Betriebsart).
Taste STOP
Stoppt den Betrieb des Frequenzumrichters (LOCAL- und REMOTE-Betriebsart).
Diese Taste kann durch Einstellung des Parameters o2-02 aktiviert oder
deaktiviert werden, wenn die Steuerung über eine andere Quelle als die
digitale Bedienkonsole erfolgt.
Steuerbetriebsartanzeigen
FWD: Leuchtet bei Eingang eines „Vorwärts“-Startbefehls.
REV: Leuchtet bei Eingang eines „Rückwärts“-Startbefehls.
SEQ: Leuchtet, wenn ein andere Quelle als die digitale
Bedienkonsole für den Startbefehl gewählt ist.
REF: Leuchtet, wenn ein andere Quelle als die digitale
Bedienkonsole für den Frequenzsollwert gewählt ist.
ALARM: Leuchtet beim Auftreten einer Fehlfunktion oder eines
Alarms.
Datendisplay
Zeigt Überwachungsdaten, Parameternummern und Einstellungen a
Betriebsartanzeige (wird in der oberen linken Ecke des
Datendisplays angezeigt)
DRIVE: Leuchtet in der Steuerbetriebsart.
QUICK: Leuchtet in der Schnellprogrammierbetriebsart.
ADV: Leuchtet in der erweiterten Programmierbetriebsart.
VERIFY: Leuchtet in der Überprüfungsbetriebsart.
A. TUNE: Leuchtet in der Autotuning-Betriebsart.
Tasten
Zur Ausführung von Funktionen wie dem Einstellen von
Parametern, Überwachung, Jog-Betrieb und Autotuning.
