IT-13
• È possibile utilizzare un contattore magnetico o un altro dispositivo di commutazione
sull'ingresso dell'inverter. L'inverter non deve essere acceso per più di una volta all'ora.
• Le fasi di ingresso (R/S/T) possono essere collegate in qualsiasi sequenza.
• Se si collega l'inverter ad un trasformatore ad alta capacità (600 kW o superiore) o si commuta un con-
densatore di rifasatura, è possibile che una corrente di punta eccessiva passi attraverso il circuito
di ingresso provocando un guasto dell'inverter. Come contromisura, installare una reattanza c.a. opzio-
nale sull'ingresso dell'inverter o una reattanza c.c. sui terminali di collegamento della reattanza c.c.
• Utilizzare un assorbitore di sovracorrente o un diodo per i carichi induttivi situati nei pressi
dell'inverter. I carichi induttivi comprendono contattori magnetici, relè elettromagnetici, valvole
a solenoide, solenoidi e freni magnetici.
Cablaggio del lato di uscita del circuito principale
È necessario prendere in considerazione le seguenti precauzioni per il cablaggio del circuito di uscita.
• Non collegare mai alcuna fonte di alimentazione ai terminali di uscita dell'inverter. In caso contra-
rio, l'inverter potrebbe danneggiarsi.
• Evitare i cortocircuiti o la messa a terra dei terminali di uscita. In caso contrario, l'inverter
potrebbe danneggiarsi.
• Non utilizzare condensatori di rifasatura. In caso contrario, l'inverter e i condensatori potrebbero
danneggiarsi.
• Verificare la sequenza di comando per accertarsi che il contattore magnetico (MC) tra l'inverter
e il motore non sia attivato o disattivato durante il funzionamento dell'inverter. Se si attiva l'MC
durante il funzionamento dell'inverter, si avrà una corrente di spunta molto alta e verrà attivato
il meccanismo di protezione da sovracorrente all'interno dell'inverter.
Collegamento a terra
È necessario prendere in considerazione le seguenti precauzioni per il collegamento a terra.
• Evitare che il cavo di terra venga condiviso con altri dispositivi come saldatrici o strumenti di ali-
mentazione.
• Utilizzare sempre un cavo di terra conforme agli standard tecnici delle apparecchiature elettriche e il più
corto possibile. La corrente di dispersione è causata dall'inverter, Pertanto, il potenziale sul terminale
di terra dell'inverter diventerà instabile se vi è troppa distanza tra l'elettrodo e il terminale di terra.
• Quando si utilizza più di un inverter, è necessario evitare che il cavo di terra formi un circuito.

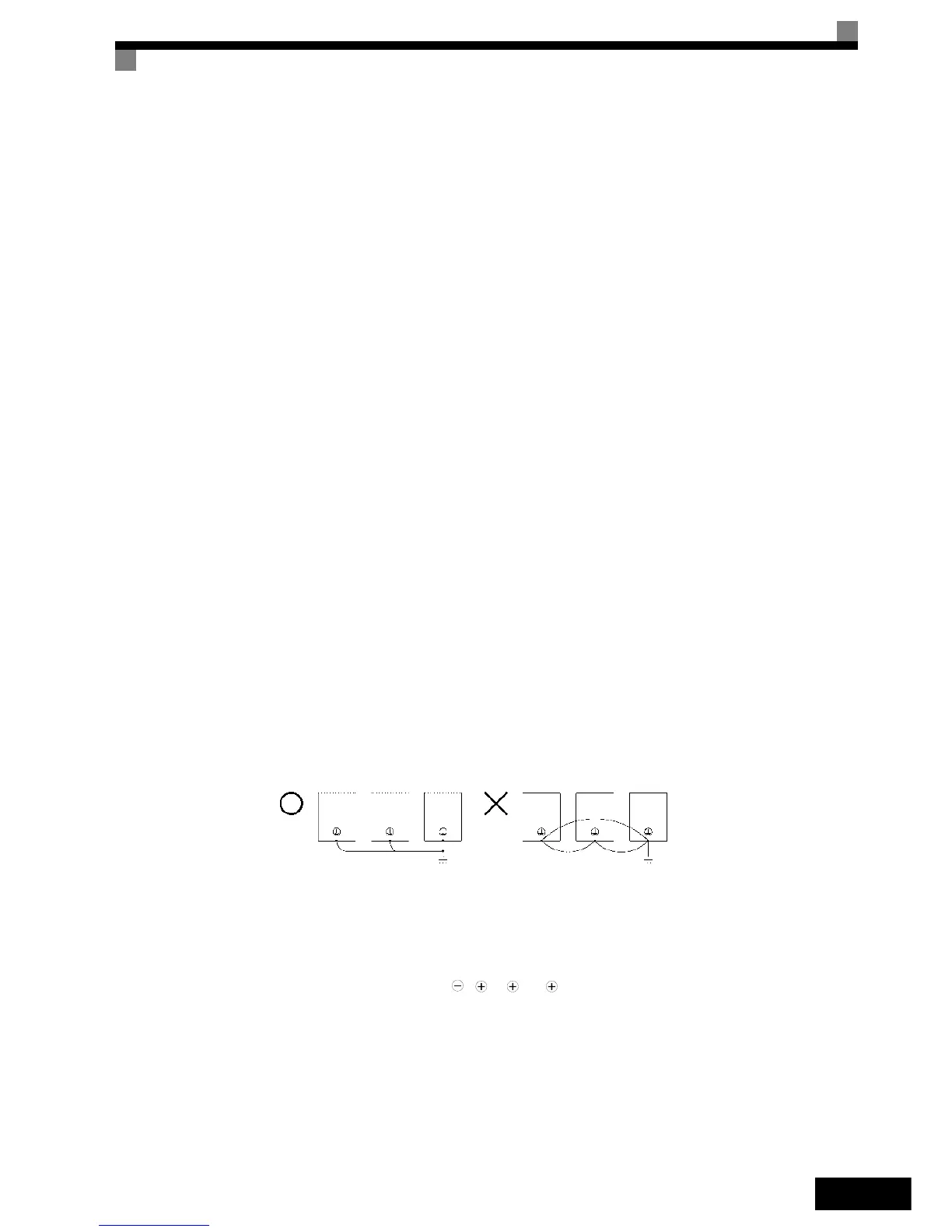

Fig 7 Cablaggio di terra
Precauzioni per il cablaggio dei circuiti di controllo
Prendere in considerazione le seguenti precauzioni per il cablaggio dei circuiti di controllo.
• Separare il cablaggio dei circuiti di controllo dal cablaggio del circuito principale (terminale R/L1, S/L2,
T/L3, B1, B2, U/T1, V/T2, W/T3, B1, B2, , 1, 2 e 3, PO, NA) e dalle altre linee ad alta potenza.
• Separare il cablaggio per i terminali dei circuiti di controllo MA, MB, MC e da M1 a M6
(contatti a relè) dal cablaggio degli altri terminali dei circuiti di controllo.
• Se si utilizza un'alimentazione esterna opzionale, è necessario utilizzare un'alimentazione
di Classe 2 conforme allo standard UL.
• Utilizzare cavi schermati a doppini intrecciati oppure cavi a doppini intrecciati per i circuiti
di controllo, in grado di prevenire errori di funzionamento.
• Collegare la messa a terra per le schermature del cavo con un'area di contatto molto ampia.
• Mettere a terra le schermature in corrispondenza di entrambe le estremità del cavo.
OK
NO
