IT-7

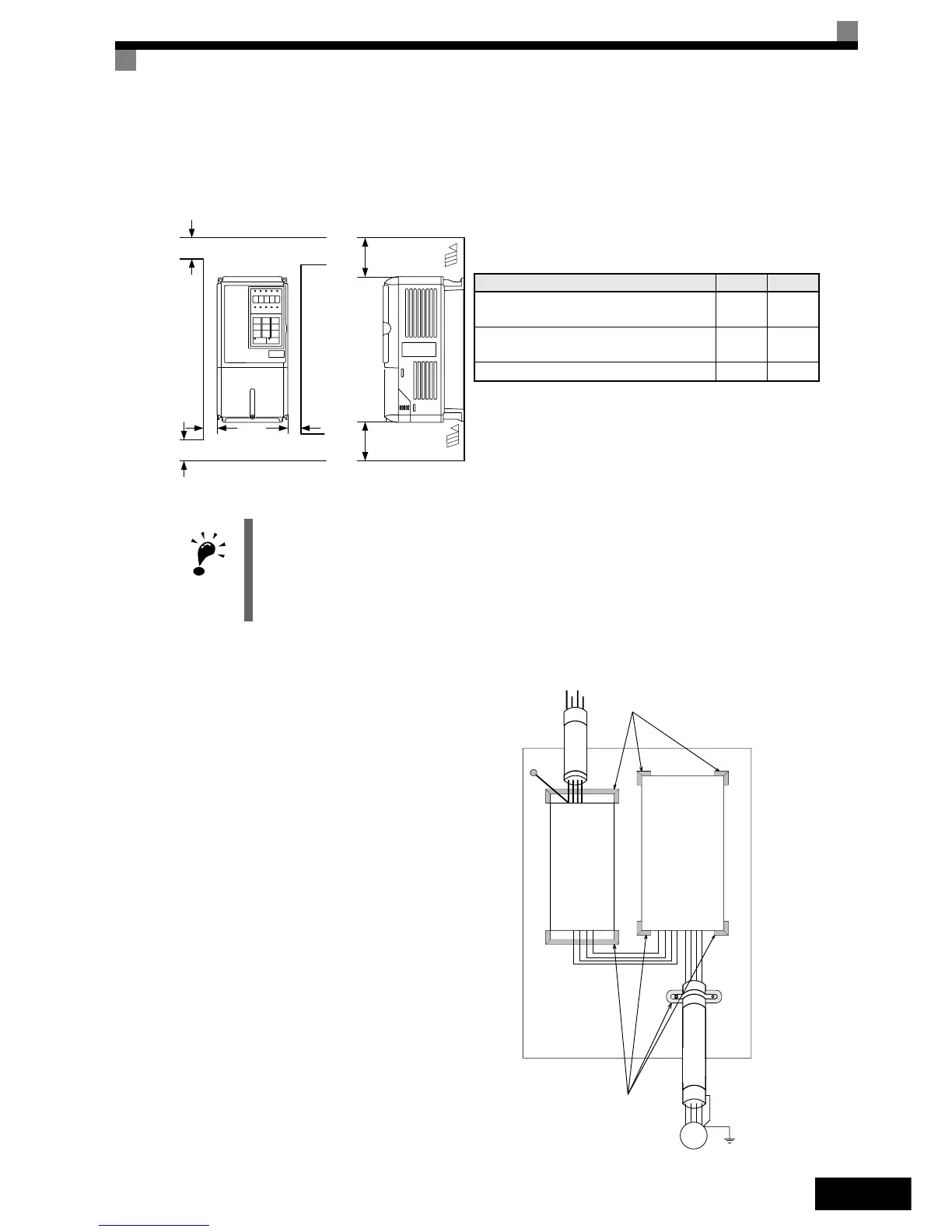

Posizione di installazione
Installare l'inverter in posizione verticale in modo da non ridurre l'effetto di raffreddamento. Durante
l'installazione dell'inverter, accertarsi sempre che lo spazio di installazione sia sufficiente per con-
sentire una normale dispersione di calore.
Fig 2 Spazio di installazione
Installazione di inverter e filtri EMC
Prendere in considerazione i seguenti
punti per un'installazione conforme alle
normative EMC:
• Utilizzare un filtro di linea.
• Utilizzare cavi motore schermati.
• Installare l'inverter e il filtro su una
piastra di messa a terra conduttiva.
• Rimuovere qualsiasi traccia di vernice
o sporcizia prima di montare i compo-
nenti, al fine di ottenere un'impedenza
di messa a terra il più bassa possibile.
Fig 3 Installazione filtro EMC
IMPORTANT
IMPORTANT
E
1. Per gli inverter IP00, IP20 e NEMA 1, è richiesto lo stesso spazio sia orizzontale che verticale.
2. Rimuovere sempre il coperchio di protezione superiore dopo aver installato in un pannello un inverter con
un'uscita da 18,5 kW o inferiore.
Quando si installa in un pannello un inverter con un'uscita da 22 kW o superiore, accertarsi sempre che
vi sia abbastanza spazio per i bulloni a occhiello di sospensione e le linee del circuito principale.
A
B
Ingombro orizzontale
50 mm min.
30 mm min.
30 mm min.
120 mm min.
Aria
Aria
Ingombro verticale
A B
Inverter di classe 200 V, da 0,55 a 90 kW
Inverter di classe 400 V, da 0,55 a 132 kW
50 mm 120 mm
Inverter di classe 200 V, 110 kW
Inverter di classe 400 V, da 160 a 220 kW
120 mm 120 mm
Inverter di classe 400 V, 300 kW 300 mm 300 mm
Collegamenti di messa a terra
Eliminare qualsiasi traccia di
vernice
PE
L1
L2
L3
PE
Linea
Filtro
Collegamenti di messa a terra
Eliminare qualsiasi traccia di vernice
Carico
GND
L1
L2
L3
GND
U
V
P
M
~3
Cavo motore
schermato
Lunghezza del cavo
più corta possibile
Piastra metallica
di messa a terra
Inverter
