PT-5
Colocação dos cabos
Medidas para evitar a interferência de linha:
O filtro de linha e o variador de frequência têm de ser montados na mesma placa metálica. Monte
os dois componentes o mais próximo possível um do outro, com cabos tão curtos quanto possível.
Utilize um cabo de alimentação com uma blindagem adequadamente ligada à terra. Para cabos do
motor até 50 metros em comprimento utilize cabos blindados. Disponha todas as ligações à terra de
forma a maximizar a área na extremidade do condutor em contacto com o terminal de terra
(ou seja, uma placa de metal).
Cabo blindado:
• Utilize um cabo com blindagem entrelaçada.
• Ligue à terra o máximo de área possível do cabo. Recomenda-se a ligação à terra da blindagem
ligando o cabo à placa de ligação à terra com grampos de metal (ver a figura seguinte).

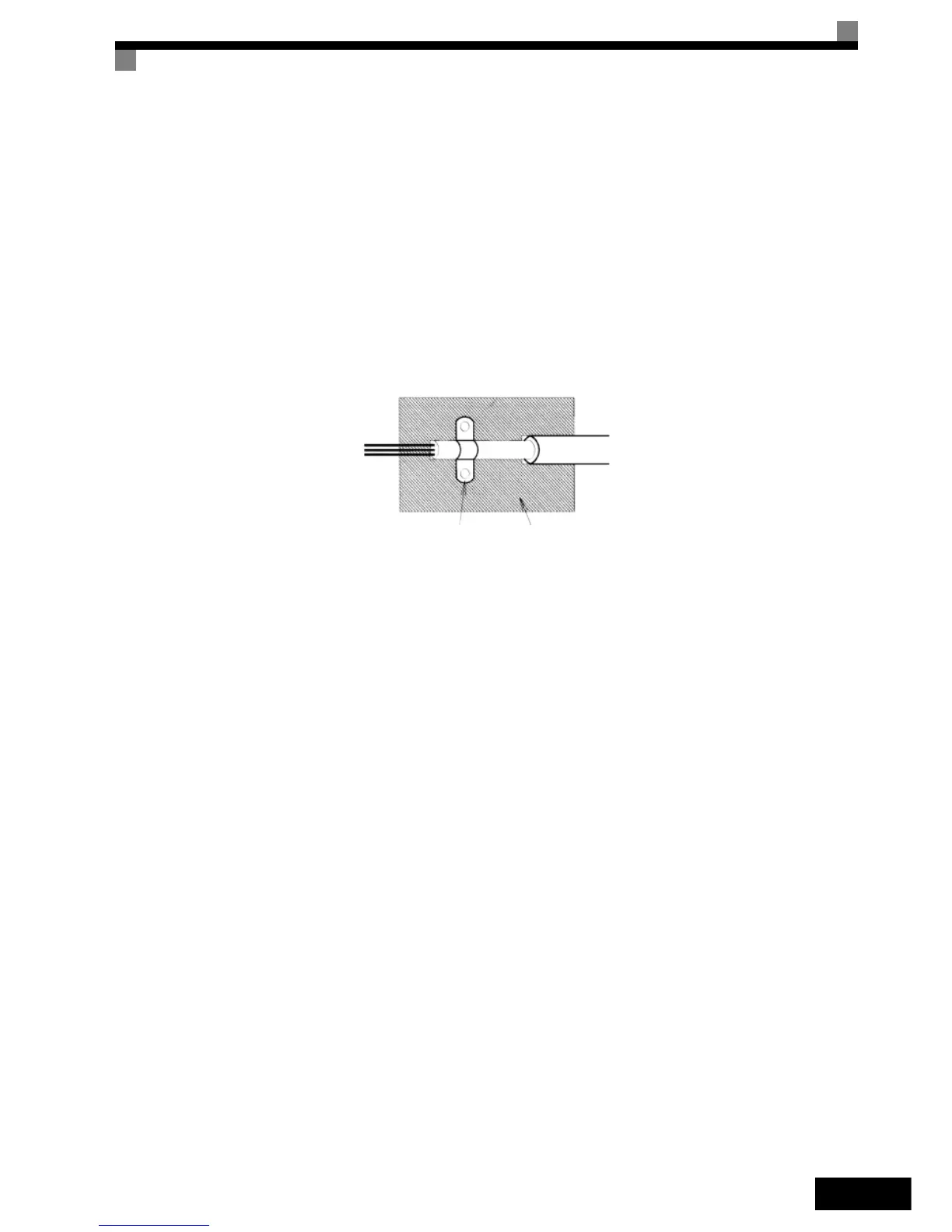

Fig 1 Ligação à terra do cabo blindado com grampos metálicos
As superfícies de ligação à terra têm de ser de um metal em bruto altamente condutor.
Remova quaisquer camadas de verniz e de tinta.
– Ligue as extremidades da blindagem do cabo à terra.
– Ligue à terra o motor da máquina.
Placa de ligação
à terra
Grampo para
ligação à terra
