PT-7
Orientação da instalação
Instale o variador de forma vertical por forma a não reduzir o efeito de refrescamento. Quando instalar
o variador, deixe sempre o espaço de instalação seguinte para permitir a dissipação do calor normalmente.

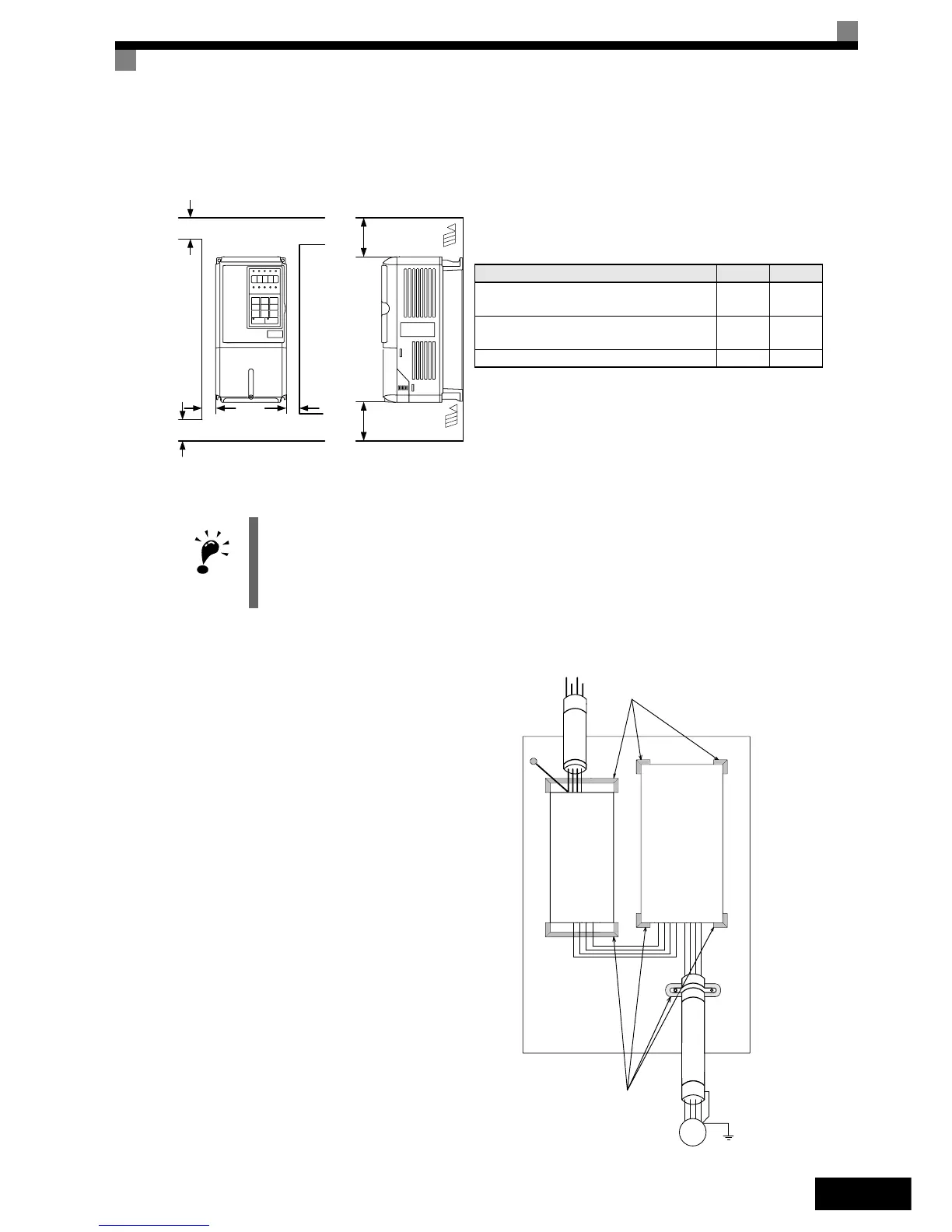

Fig 2 Local de instalação
Instalação de variadores e filtros EMC
Para uma instalação de acordo com as nor-
mas EMC considere os pontos seguintes:
• Utilize um filtro de linha.
• Utilize cabos de motor blindados.
• Monte o variador e o filtro numa placa
condutora ligada à terra.
• Remova resíduos de tinta ou poeira
antes de montar as peças por ordem
para obter a menor impedância da liga-
ção à terra possível.
Fig 3 Instalação de filtro EMC
IMPORTANTE
1. É necessário o mesmo espaço horizontal e verticalmente para os variadores IP00, IP20 e NEMA 1
2. Remova sempre a tampa de protecção superior após instalar um variador com saída de 18,5 kW ou infe-
rior num painel.
Deixe sempre espaço suficiente para os pernos com olhal suspensos e para as linhas do circuito princi-
pal quando instalar um variador com uma saída de 22 kW ou mais num painel.
D
B
Espaço horizontal
50 mm mín.
30 mm mín.
30 mm mín.
120 mm mín.
Ar
Ar
Espaço vertical
A B
Variador da classe de 200 V, 0,55 a 90 kW
Variador da classe de 400 V 0,55 a 132 kW
50 mm 120 mm
Variador da classe de 200 V, 110 kW
Variador da classe de 400 V 160 a 220 kW
120 mm 120 mm
Variador da classe de 400 V 300 kW 300 mm 300 mm
Terra de protecção
Remover a tinta existente!
PE
L1
L2
L3
PE
Linha
Filtro
Terra de protecção
Remover a tinta existente!
Carga
GND
L1
L2
L3
GND
U
V
W
M
~3
Cabo do motor
protegido
Comprimento do cabo
o mais curto possível
Placa de metal
ligada à terra
Variador
