Omron VARISPEED F7

PT-10

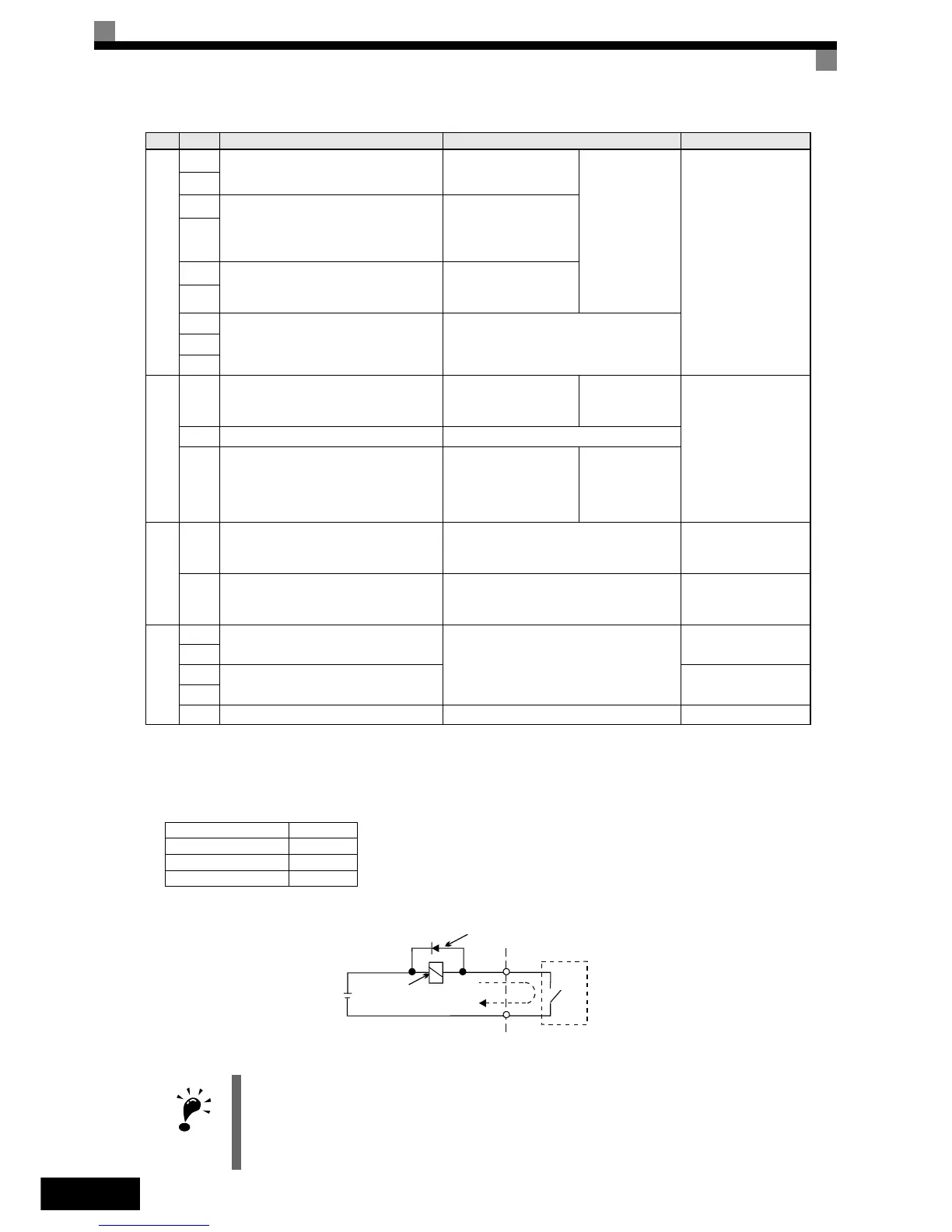

Fig 6 Ligação do díodo volante
Sinais de saída digitais
M1
Durante o funcionamento (NA)
Fechado durante
o funcionamento
Função seleccio-
nada por H2-01
a H2-03
Contactos do relé
Capacidade
do contacto:
máx. 1 A a 250 VAC
máx. 1 A a 30 VDC
*3
M2
M3
Velocidade zero (NA)
Fechado quando
a frequência de saída
estiver no nível zero
(b2-01) ou abaixo
M4
M5
Detecção de ajuste de velocidade (NA)
Entre ± 2 Hz da
frequência definida
quando ligado
M6
MA
Sinal de saída da falha
Fechado em MA e MC durante as falhas
Aberto em MB e MC durante as falhas
MB
MC
Sinais de saída analógicos
FM Frequência de saída
Sinal da frequência de
saída analógico;
0 a 10 V; 10 V = FMAX
Função seleccio-
nada por
H4-01
0 a +10 V máx. ±5%
2 mA máx.
–10 a +10 V máx. ±5%
2 mA máx.
4 a 20 mA
CA Analógico Comum –
AM Potência de saída do variador
Sinal da potência de
saída analógico;
0 a 10 V; 10 V = capaci-
dade máx. apl. do motor
Função
seleccionada por
H4-04
E/S de impulso
RP Entrada de impulsos
H6-01 (Entrada da frequência de referência)
*4
0 a 32 kHz (3 kΩ)
Tensão de nível ele-
vado de 3,5 a 13,2 V
MP Saída de impulsos H6-06 (Frequência de saída)
0 a 32 kHz
Saída de +15 V
(2,2 kΩ)
RS-485/422
R+
Entrada de comunicações MEMOBUS
Para RS-485 de 2 fios, efectue
um curto-circuito em R+ e S+
assim como R- e S-.
Entrada diferencial,
isolamento PHC
R-
S+
Saída de comunicações MEMOBUS
Entrada diferencial,
isolamento PHC
S-
IG Sinal Comum – –
*1. As definições predefinidas são fornecidas para os terminais S3 a S7. Para uma sequência de 3 fios, as definições predefinidas são uma
sequência de 3 fios para S5, definição de velocidade multi-passo
1 para S6 e definição de velocidade multi-passo 2 para S7.
*2. Não utilize esta fonte de alimentação para alimentar qualquer equipamento externo.
*3. Quando estiver a propulsionar uma carga reactiva, como uma bobina de relé com fonte de alimentação DC, insira sempre um díodo
volante conforme mostrado na Fig 6
*4. As especificações da entrada de impulsos são apresentadas na tabela seguinte:
Tensão de nível baixo 0,0 a 0,8 V
Tensão de nível elevado 3,5 a 13,2 V
Ciclo H 30% a 70%
Frequência de impulso 0 a 32 kHz
IMPORTANTE
1. Na Fig 4 a ligação das entradas digitais S1 a S7 é apresentada para ligação dos contactos ou transís-
tores NPN (comum de 0V e modo NPN). Esta é a configuração predefinida. Para ligação dos transísto-
res PNP ou para utilizar uma fonte de alimentação externa de 24V consulte a Tabela 3.
2. Uma reactância DC apenas é opção para variadores de 18,5 kW ou inferior. A barra de curto-circuito
deve ser removida quando ligar uma reactância DC
Tipo N.º Nome do sinal Função Nível do sinal
Alimentação externa:
Máx. 30 VDC
Bobina
Díodo volante
Máx. 1 A
Os limites do díodo volante tem de ser,
pelo menos, tão elevados quanto
a tensão do circuito.
