PT-13
As fases da entrada (R/S/T) podem ser ligadas por qualquer ordem.
Se o variador estiver ligado a um transformador de potência de elevada capacidade (600 kW ou
mais) ou se for ligado um condensador de avanço de fase nas proximidades, pode ocorrer um
excesso de pico de corrente através do circuito de potência de entrada, provocando danos no
variador. Como medida preventiva instale uma reactância AC opcional na entrada do variador ou
uma reactância DC nos terminais de ligação da reactância DC.
Utilize um supressor de picos ou díodo nas cargas indutivas próximas do variador. As cargas
indutivas incluem contactores magnéticos, relés electromagnéticos, válvulas de solenóide, sole-
nóides e travões magnéticos.
Ligar a saída ao circuito principal
Considere as precauções seguintes para a ligação do circuito de saída.
Nunca ligue quaisquer fontes de alimentação aos terminais de saída do variador. Caso contrário
o variador pode ser danificado.
Nunca efectue um curto-circuito ou uma ligação à terra nos terminais de saída. Caso contrário
o variador pode ser danificado.
Não utilize condensadores de rectificação de fase. Caso contrário, o variador e os condensado-
res podem ser danificados.
Verifique a sequência de controlo para assegurar-se que o contactor magnético (MC) entre
o variador e o motor não está ligado ou desligado durante o funcionamento do variador. Se o MC
estiver ligado enquanto o variador estiver em funcionamento, será gerada uma corrente de pico
elevada e pode entrar em funcionamento a protecção de sobrecorrente do variador.
Ligação à terra
Considere as precauções seguintes para a ligação à terra.
Não partilhe a ligação à terra com outros dispositivos, tais como máquinas de soldadura ou fer-
ramentas mecânicas.
Utilize sempre um fio de terra de acordo com as normas técnicas no equipamento eléctrico e mini-
mize o comprimento do mesmo.
A corrente de fuga é provocada pelo variador. Assim, se a distância entre o eléctrodo de terra
e o terminal de terra for demasiado longa, o potencial no terminal de terra do variador será instável.
Quando for utilizado mais de um variador, não faça uma malha com o fio de terra.

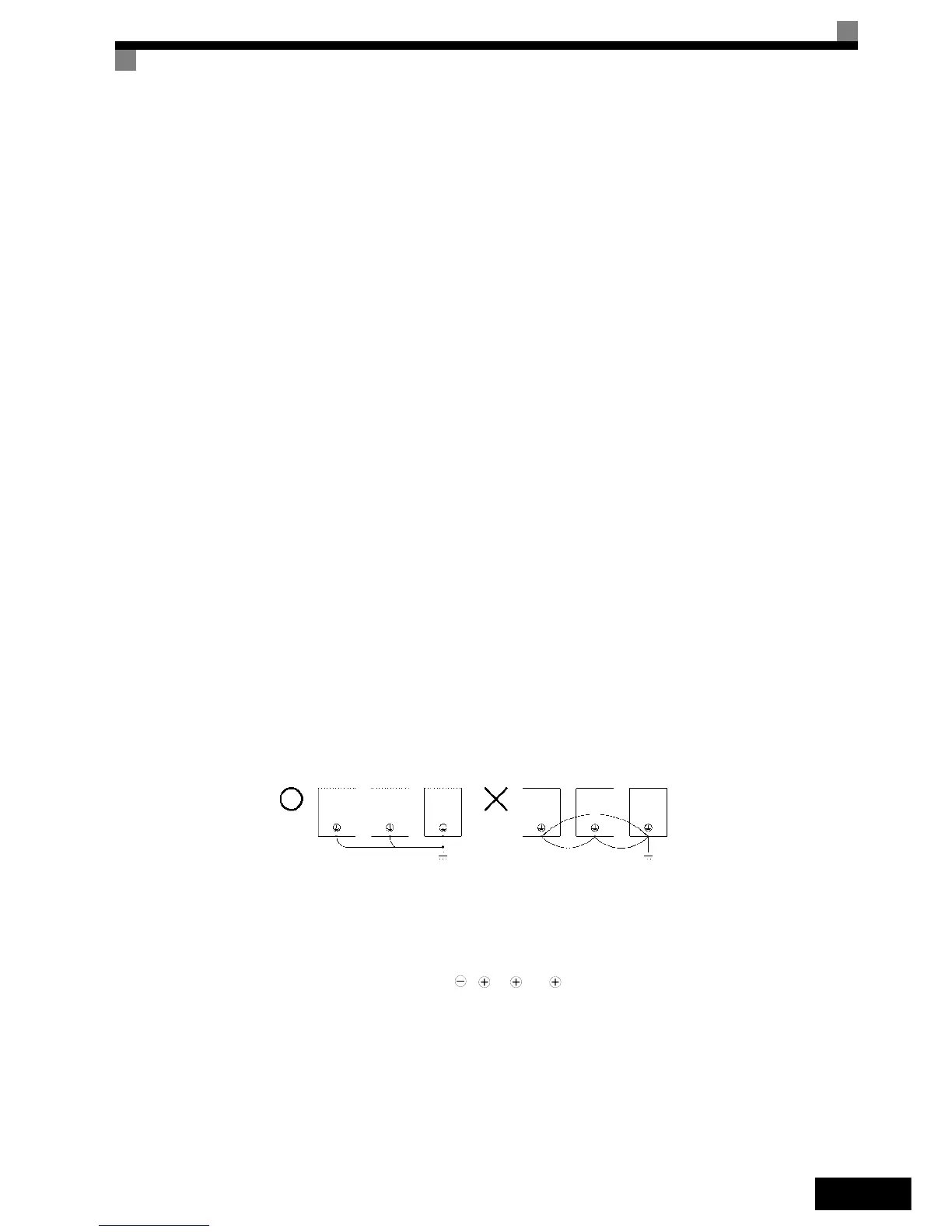

Fig 7 Ligação à terra
Precauções sobre a ligação do circuito de controlo
Considere as precauções seguintes na ligação dos circuitos de controlo.
Separe as ligações do circuito de controlo das ligações do circuito principal (terminais R/L1, S/L2,
T/L3, B1, B2, U/T1, V/T2, W/T3, B1, B2, , 1, 2 e 3, PO, NO) e outras linhas de alta potência.
Separe as ligações dos terminais do circuito de controlo MA, MB, MC, M1 a M6 (saídas de relé)
das ligações a outros terminais do circuito de controlo.
Se for utilizada uma fonte de alimentação externa opcional, deverá ser uma fonte de alimentação
UL de classe 2.
Utilize condutores de pares entrançados ou condutores de pares entrançados blindados nos cir-
cuitos de controlo para evitar falhas na operação.
Efectue a ligação à terra da blindagem dos cabos maximizando a área de contacto entre a blin-
dagem e a terra.
Ambas as extremidades da blindagem do cabo têm de ser ligadas à terra
SIM
NÃO
