RU-5
Прокладка кабелей
Меры противодействия сетевым помехам:
Сетевой фильтр и преобразователь частоты должны монтироваться на одной и той же
металлической панели. Они должны устанавливаться как можно ближе друг к другу
исоединяться кабелями по возможности меньшей длины.
Экран силового кабеля должен быть хорошо заземлен. Подключаемые к двигателю кабели
длиной до 50 м должны быть экранированными. Выполняя заземление, добивайтесь того,
чтобы площадь электрического контакта вывода проводника с клеммой заземления
(например, металлической пластиной) была максимальной.
Экранированный кабель:
• Используйте кабель с экранирующей оплеткой.
• Площадь электрического контакта экрана с заземляющей поверхностью должна быть как
можно большей. Рекомендуется заземлять экран кабеля путем присоединения его
к пластине заземления с помощью металлических скоб (см. рисунок ниже).

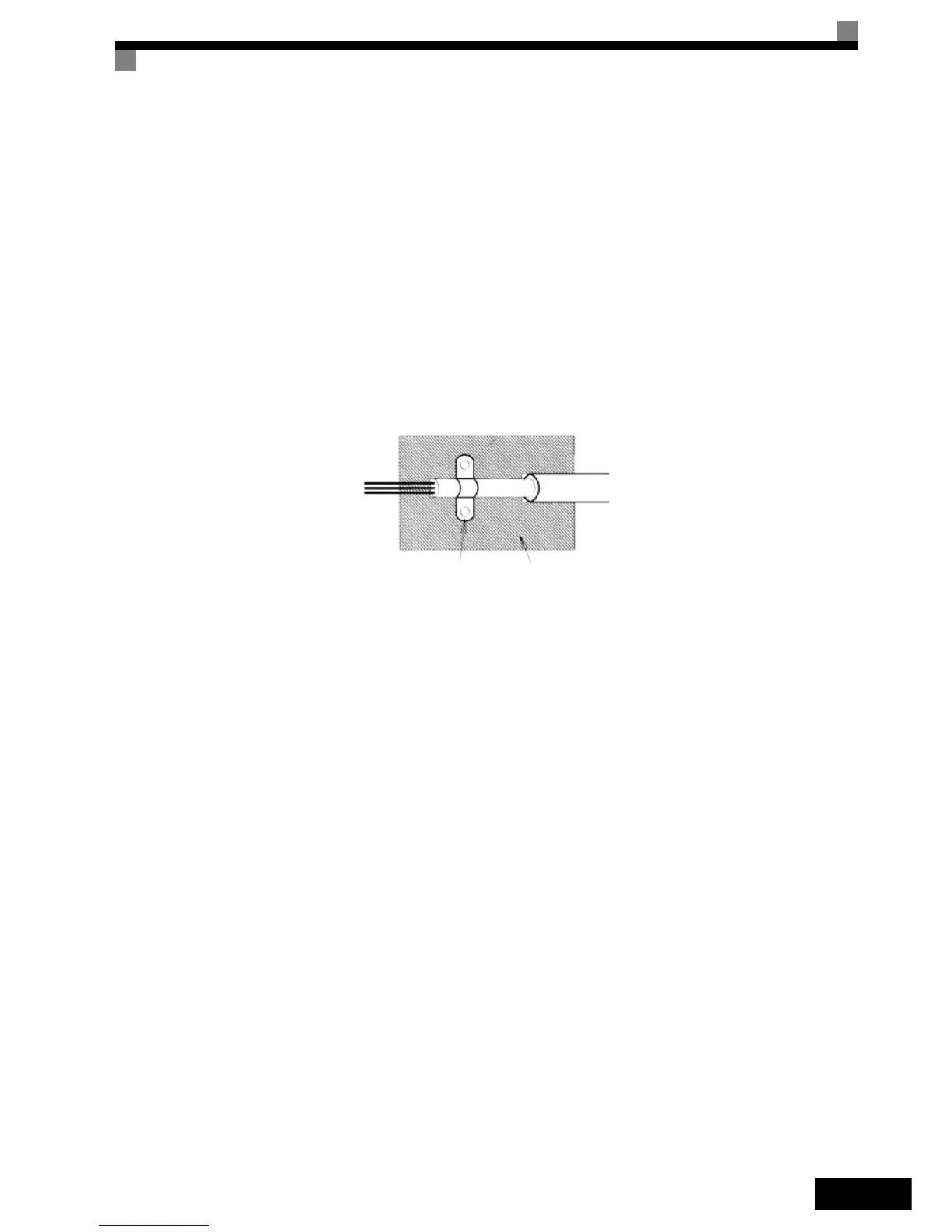

Рис. 1 Заземление экрана кабеля с помощью металлических скоб
Заземляющие металлические поверхности должны обладать высокой электропроводностью.
Краска или любое другое покрытие с этих поверхностей должно быть удалено.
– Заземляйте экраны кабелей с обеих сторон.
– Заземляйте электродвигатель.
Пластина
заземления
Заземляющая
скоба
