RU-7
Ориентация в пространстве
Для эффективного охлаждения инвертор должен быть установлен в вертикальном
положении. Чтобы обеспечить надлежащее теплорассеяние, предусмотрите при монтаже
инвертора указанные ниже зазоры и воздушные промежутки.

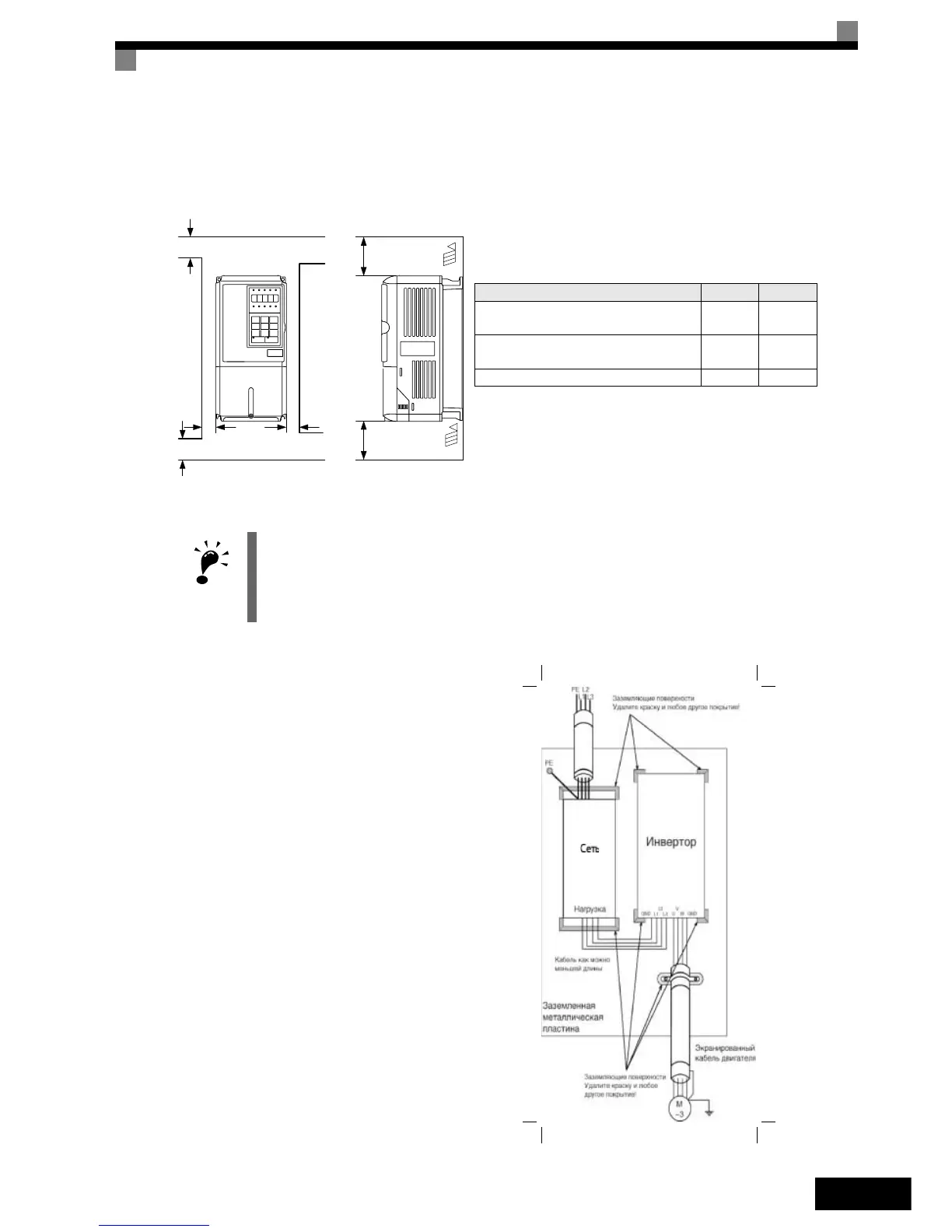

Рис. 2 Зазоры и воздушные промежутки при монтаже
Монтаж инверторов и ЭМС-фильтров
Для выполнения требований ЭМС
соблюдайте следующие правила:
• Используйте сетевой фильтр.
• Для подключения двигателя
используйте экранированные
кабели.
• Инвертор и фильтр монтируйте
на заземленную токопроводящую
пластину.
• Для обеспечения минимально
возможного импеданса цепи
заземления перед монтажом
удалите всю краску и грязь.
Рис. 3 Монтаж ЭМС-фильтра
BAЖNO
ÂÀÆÍÎ
1. Для инверторов в исполнении IP00, IP20 и NEMA 1 требуются одинаковые зазоры по горизонтали
ивертикали.
2. После установки инвертора мощностью 18,5 кВт или менее в панель (шкаф) обязательно снимите
верхнюю защитную крышку.
При установке инвертора мощностью 22 кВт и более в панель (шкаф) предусмотрите достаточное
пространство для болтов подвески и кабелей силовых цепей.
A
B
Зазор по горизонтали
50 мм,
мин.
30 мм, мин.
30 мм, мин.
120 мм, мин.
Воздух
Воздух
Зазор по вертикали
А B
Инвертор класса 200 В, 0,55 … 90 кВт
Инвертор класса 400 В, 0,55 ... 132 кВт
50 мм 120 мм
Инвертор класса 200 В, 110 кВт
Инвертор класса 400 В, 160 ... 220 кВт
120 мм 120 мм
Инвертор класса 400 В, 300 кВт 300 мм 300 мм
Фильтр
