DE-5
Verlegen von Kabeln
Maßnahmen gegen leitungsgebundene Störungen:
Netzfilter und Frequenzumrichter müssen auf dieselbe Metallplatte montiert werden. Montieren Sie die
beiden Bauteile so nah wie möglich nebeneinander, und halten Sie die Kabel so kurz wie möglich.
Verwenden Sie ein Netzkabel mit gut geerdeter Abschirmung. Verwenden Sie ein abgeschirmtes
Motorkabel. Ordnen Sie alle Erdungen so an, dass die Fläche des Kabelendes, die mit der
Erdungsklemme in Kontakt ist (z. B. Metallplatte), möglichst groß ist.
Abgeschirmtes Kabel:
• Verwenden Sie ein Kabel mit geflochtener Abschirmung.
• Erden Sie die größtmögliche Fläche der Abschirmung. Es ist ratsam, die Abschirmung durch
Verbinden des Kabels mit der Erdungsplatte durch Metallschellen (siehe nachfolgende
Abbildung) zu erden.

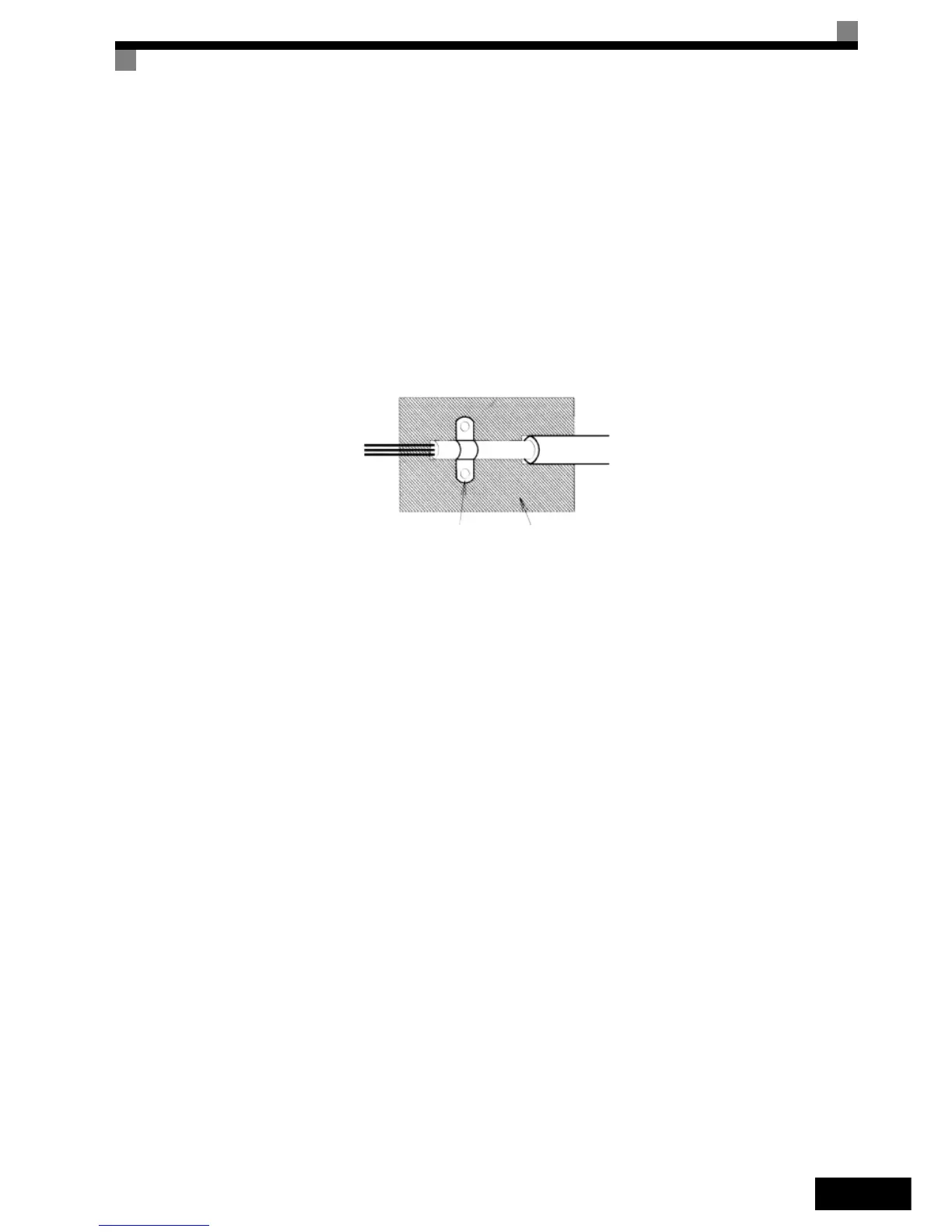

Abb 1 Erdung der Kabelabschirmung mit Metallschellen
Die Erdungsflächen müssen aus hoch leitfähigem, blankem Metall bestehen. Entfernen Sie
Lack- und Farbbeschichtungen.
– Erden Sie die Kabelabschirmungen an beiden Enden.
– Erden Sie den Motor an der Maschine.
Erdungsplatte
Erdungsschelle
