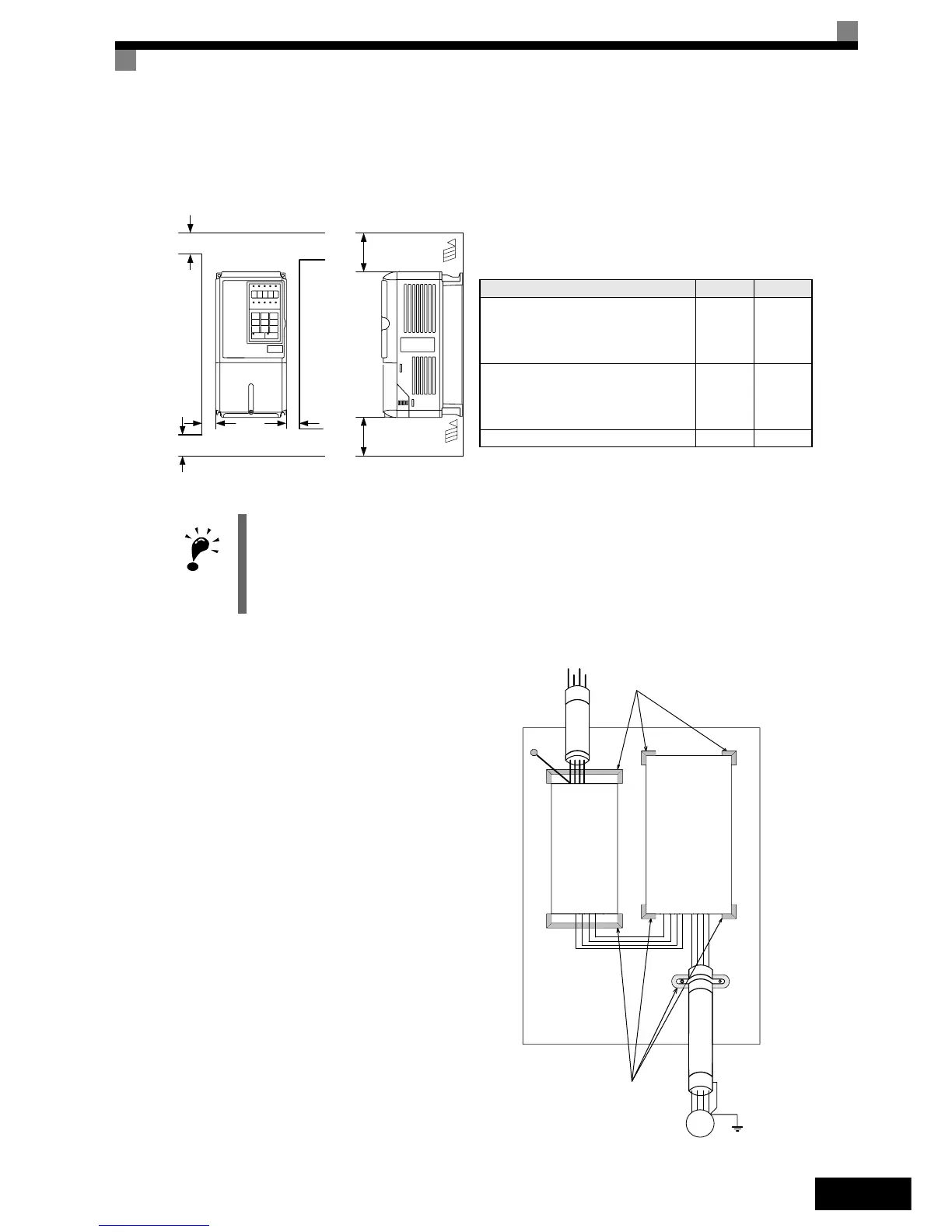

DE-7
Ausrichtung bei der Installation
Installieren Sie den Frequenzumrichter stets aufrecht, damit die Kühlung nicht beeinträchtigt wird.
Bei der Installation des Frequenzumrichters müssen immer die nachfolgend angegebenen
Einbauabstände vorhanden sein, um eine Wärmeabgabe durch Konvektion zu ermöglichen.
Abb 2 Einbauplatz
Installation von Frequenzumrichtern und EMV-Filtern
Bei einer Installation, die der EMV-Richtlinie
entspricht, sind folgende Punkte zu beachten:
Verwenden Sie einen Netzfilter.
Verwenden Sie abgeschirmte Motorkabel.
Montieren Sie Frequenzumrichter und Filter
auf einer geerdeten, leitenden Platte.
Entfernen Sie vor dem Montieren der Teile
Farbe oder Schmutz, um die
niedrigstmögliche Erdungsimpedanz zu
erreichen.
Abb 3 Installation des EMV-Filters
WICHTIG
WICHTIG
1. Die Frequenzumrichter IP00, IP20 und NEMA 1 haben in horizontaler und vertikaler Richtung den gleichen
Platzbedarf.
2. Achten Sie unbedingt darauf, dass nach der Installation eines Frequenzumrichters mit einer
Ausgangsleistung bis zu 18,5 kW in einen Schaltschrank die obere Schutzabdeckung entfernt wird.
Lassen Sie beim Einbau eines Frequenzumrichters mit einer Ausgangsleistung von 22 kW und mehr in einen
Schaltschrank immer ausreichend Platz für die Ringschrauben zur Aufhängung und für die Leistungskabel.
A
B
Horizontaler Freiraum
50 mm
min.
mind. 30 mm
mind. 30 mm
mind. 120 mm
Luft
Luft
Vertikaler Freiraum
A B
Frequenzumrichter der
200-V-Klasse, 0,55 bis 90 kW
Frequenzumrichter der
400-V-Klasse, 0,55 bis 132 kW
50 mm 120 mm
Frequenzumrichter der
200-V-Klasse, 110 kW
Frequenzumrichter der
400-V-Klasse, 160 bis 220 kW
120 mm 120 mm
400-V-Frequenzumrichter, 300 kW 300 mm 300 mm
Erdungs-Kontaktflächen
Sämtlichen Lack entfernen!
PE
L1
L2
L3
PE
Netz
Filter
Erdungs-Kontaktflächen
Sämtlichen Lack entfernen!
Last
GND
L1
L2
L3
GND
U
V
W
M
~3
Abgeschirmtes
Motorkabel
Halten Sie die
Kabellänge möglichst
kurz.
Geerdete
Metallplatte
Frequenzum-
richter
