ES-5
Tendido de cables
Medidas contra la interferencia de línea:
El filtro de línea y el variador de frecuencia se deben montar sobre la misma placa metálica. Monte
ambos componentes tan cerca uno del otro como sea posible, manteniendo también el cableado
lo más corto posible.
Utilice un cable de potencia con blindaje con una buena puesta a tierra. Para los cables de motor
de hasta 50 metros de longitud, utilice cables blindados. Disponga todas las puestas a tierra de tal
manera que se maximice el área del extremo del conductor en contacto con el terminal de tierra
(por ejemplo, una placa metálica).
Cable blindado:
• Utilice un cable con protección trenzada.
• Ponga a tierra la mayor superficie posible del blindaje. Es recomendable poner a tierra el blindaje
conectando el cable a la placa de tierra con clips metálicos (véase la siguiente figura).

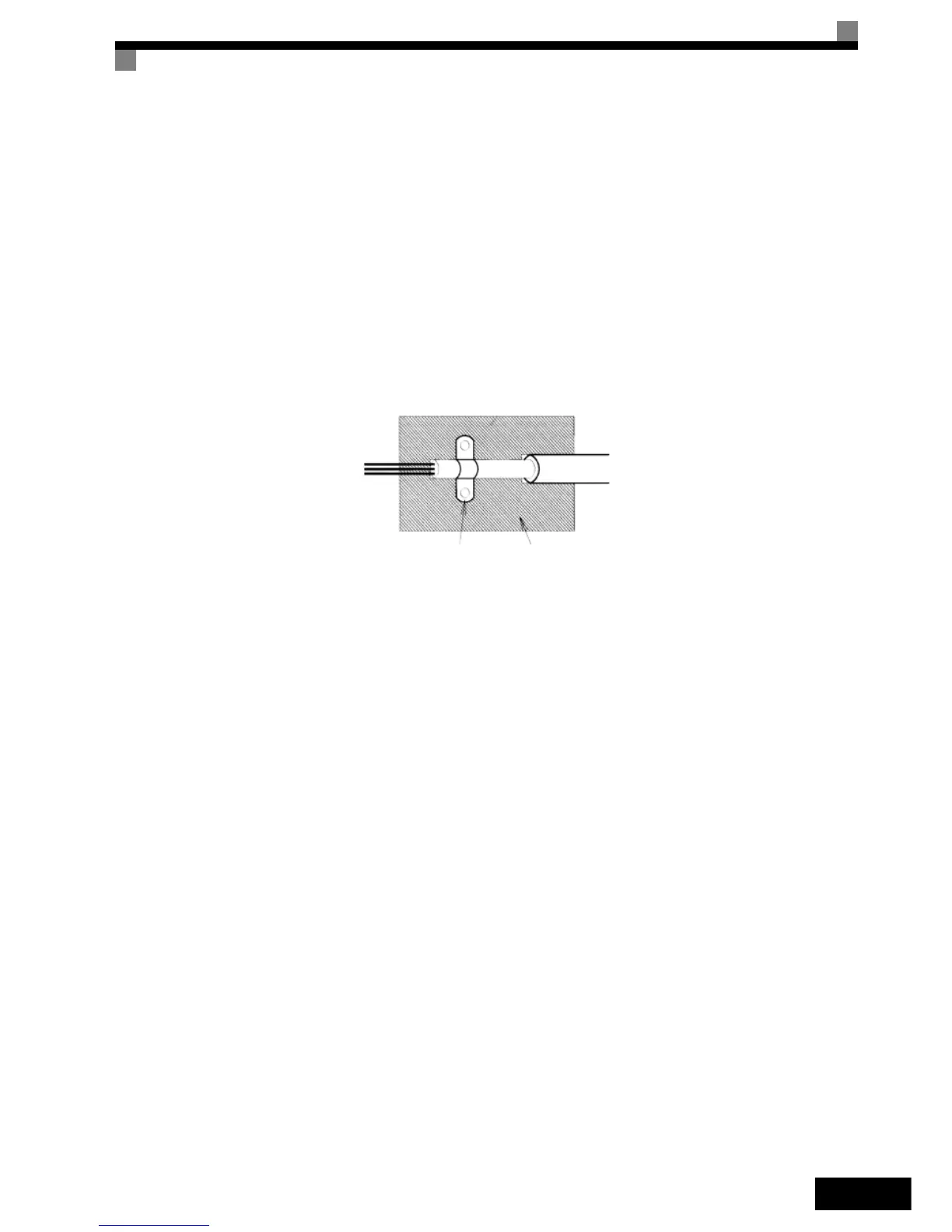

Fig. 1 Conexión a tierra del blindaje del cable con clips metálicos
Las superficies de puesta a tierra deben ser de metal desnudo altamente conductor. Elimine las
capas de barniz y pintura que pudiera tener.
– Conecte a tierra los blindajes de cable en ambos extremos.
– Conecte a tierra el motor de la máquina.
Placa de tierra
Clip de tierra
