FR-5
Agencement des câbles
Mesures à l’encontre des interférences issues des câbles:
Montez le filtre de câblage et le variateur de fréquence sur une même plaque en métal. Montez-les
le plus proche possible l’un de l’autre avec des câbles aussi courts que possible.
Utilisez un câble d’alimentation raccordé à la terre. Pour les câbles de moteur, jusqu’à une longueur de
50 mètres, utilisez des câbles blindés. Agencez les bandes de masse de sorte à maximiser la surface
de la fin d’alimentation en contact avec la borne de masse (par exemple une plaque en métal).
Câble blindé
• Utilisez un câble blindé en tresse.
•
Mettez le plus de surface de blindage possible à la masse. Il est recommandé de mettre le blindage à la
masse en raccordant le câble à la plaque de masse avec des clips en métal (voir la figure ci-dessous).

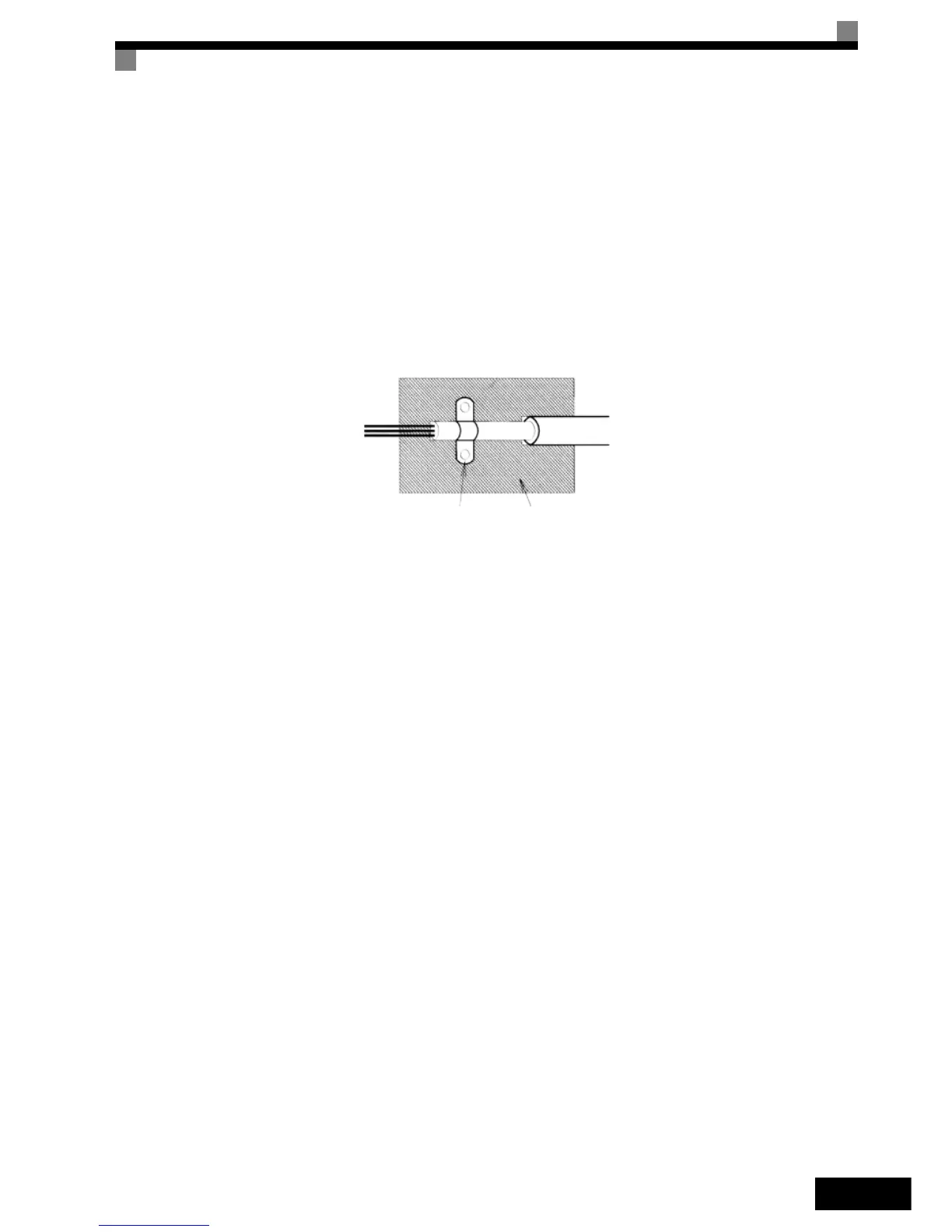

Fig. 1 Mise à la masse du blindage du câble avec des clips en métal
Les surfaces de masse doivent être extrêmement conductrices (sans recouvrement). Retirez tout
recouvrement de vernis ou de peinture.
– Raccordez les blindages de câble aux deux extrémités à la masse.
– Raccordez le moteur de l’appareil à la masse.
Plaque de masse
Clip de masse
