FR-7

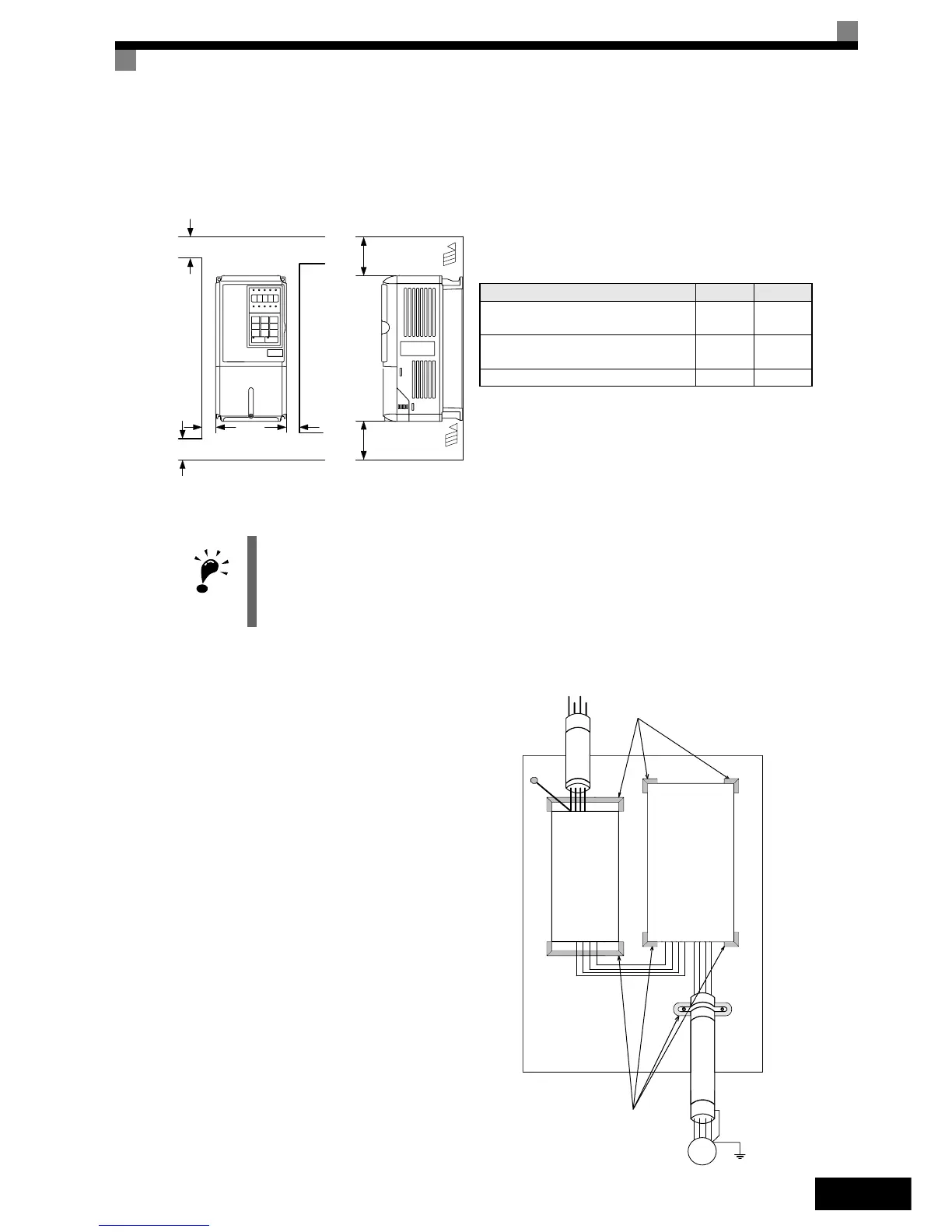

Orientation pour l'installation
Installez le variateur verticalement de manière à ne pas réduire l'effet de refroidissement. Lors de
l'installation du variateur, conservez toujours l'espace requis comme suit pour permettre une
dissipation normale de la chaleur.
Fig. 2 Espace pour l’installation
Installation des variateurs et des filtres CEM
Pour une installation conforme aux règles
CEM, tenez compte des point suivants :
• Utilisez un filtre de ligne.
• Utilisez des câbles de moteur blindés.
•
Installez le variateur et le filtre sur une
plaque conductrice raccordée à la terre.
• Retirez toute trace de peinture ou de
poussière avant d’installer les pièces,
afin de réduire autant que possible
l’impédance de terre.
Fig. 3 Installation du filtre CEM
IMPORTANT
IMPORTANT
1. Le même espace est requis horizontalement et verticalement pour les variateurs IP00, IP20 et NEMA 1.
2.
Retirez systématiquement le capot de protection supérieur avant d'installer un variateur avec une sortie
maximale de 18,5 kW dans une armoire de commande.
Fournissez toujours un espace suffisant pour la suspension par boulons à œil et les fils du circuit principal lors
de l'installation d'un variateur avec une sortie supérieure ou égale à 22 kW dans une armoire de commande.
A
B
Espace horizontal
50 mm
min.
30 mm min.
30 mm min.
120 mm min.
Air
Air
Espace vertical
A B
Variateur 200 V, de 0,55 à 90 kW
Variateur 400 V, de 0,55 à 132 kW
50 mm 120 mm
Variateur 200 V, 110 kW
Variateur 400 V, de 160 à 220 kW
120 mm 120 mm
Variateur 400 V, 300 kW 300 mm 300 mm
Protections de terre
Enlever la peinture !
PE
L1
L2
L3
PE
Ligne
Filtre
Protections de terre
Enlever la peinture !
Charge
GND
L1
L2
L3
GND
U
V
W
M
~3
Câble
moteur
blindé
Longueur de câble
la plus courte possible
Plaque métallique
de masse
Variateur
