Omron VARISPEED F7 Manuel D'Utilisation

6-103
6
 Détection de la perte de la rétroaction PID
Lorsque vous exécutez un contrôle PID, veillez à utiliser la fonction permettant de détecter une perte de la
rétroaction PID. Dans le cas contraire, si la rétroaction PID est perdue, la fréquence de sortie du variateur peut
s'accélérer jusqu’à atteindre la fréquence de sortie maximale.
Rétroaction faible (b5-12 = 1 ou 2)
Lorsque b5-12 est paramétré sur 1 et que la valeur de rétroaction PID excède le niveau de détection de la perte
de rétroaction PID (b5-13) pour une durée supérieure au temps requis pour détecter une perte de rétroaction
PID (b5-14), une alarme « FBL – perte de rétroaction » s’affiche sur l’opérateur et le variateur poursuit son
fonctionnement.
Lorsque la même chose se produit et que le paramètre b5-12 a la valeur 2, le message d’erreur « FBL – perte
de rétroaction » s’affiche sur l’opérateur digital et le variateur stoppe son fonctionnement. Le moteur s’arrête
par inertie et le contact d’erreur est activé.

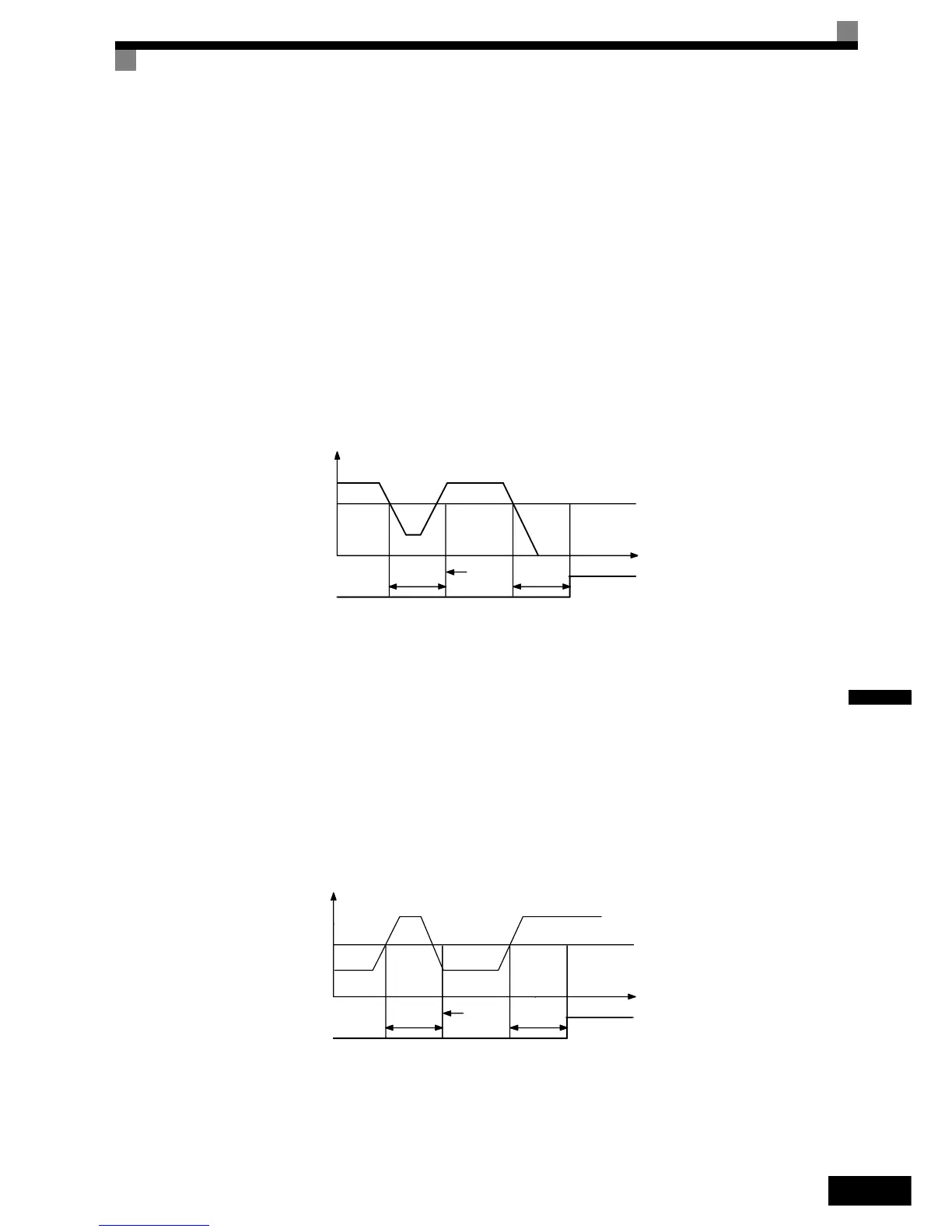

L’histogramme ci-dessous retrace la détection d’une perte de rétroaction PID.
Fig. 6.81 Histogramme de détection de la perte d’une faible rétroaction PID
Rétroaction élevée (b5-12 = 3 ou 4)
Lorsque b5-12 est paramétré sur 3 et que la valeur de rétroaction PID excède le niveau de détection d’une
perte de rétroaction PID (b5-13) pour une durée supérieure au temps requis pour détecter la perte de
rétroaction PID (b5-14), une alarme « FBL – perte de rétroaction » s’affiche sur l’opérateur et le variateur
poursuit son fonctionnement.
Lorsque la même chose se produit et que le paramètre b5-12 a la valeur 4, le message d’erreur « FBL – perte
de rétroaction » s’affiche sur l’opérateur digital et le fonctionnement du variateur est interrompu. Le moteur
s’arrête par inertie et le contact d’erreur est activé.
L’histogramme ci-dessous retrace la détection d’une perte de rétroaction PID.
Fig. 6.82 Histogramme de détection de la perte d’une rétroaction PID élevée
Valeur de rétroaction PID
Temps
Détection Fbl
Niveau de détection
de la perte
(b5-13)
Temps de détection de la perte
(b5-14)
Temps de détection de la perte ‘
(b5-14)
Pas de
détection
Fbl
Valeur de rétroaction PID
Temps
Détection FbL
Niveau de détection
la de perte
(b5-13)
Temps de détection de la perte
(b5-14)
Temps de détection de la perte
(b5-14)
Pas de
détection
Fbl
