4.7 Einsetzen des Kochfeldes und Anschluss
der Abluftleitung
Das Leitungssystem muss unbelastet und bei
ausgeschalteter Stromversorgung am Gerät
angebracht werden.
Für einen korrekten Einbau müssen die Schubladen
des Unterschranks je nach Einbausituation gekürzt
werden.
Verwenden Sie das Klebeband, um die Teile der
Abluftleitung abzudichten.
4.7.1 Wandmontierte Küche
Das schwarze Abluftblech muss vor dem Einsetzen in
die Arbeitsplatte am Kochfeld befestigt werden.
Anschluss der Abluftleitung für eine
Arbeitsplattentiefe von 600 mm
Einsetzen des Kochfeldes
1
2
4.7.2 Kücheninsel (freier Zugang zur
Küchenschrankrückseite)
Bei einer Kücheninsel ist es einfacher, das Kochfeld
vor der Befestigung des schwarzen Abluftblechs
einzusetzen.
4 Stück
Befestigen Sie das schwarze Abluftblech mit 4 Torx-
Schrauben an der Kochfläche.
Anschluss der Abluftleitung für eine
Arbeitsplattentiefe von > 600 mm
Anschluss der Abluftleitung für eine
Arbeitsplattentiefe von 600 mm
Befestigen Sie das schwarze Abluftblech mit 4 Torx-
Schrauben an der Kochfläche.
56
14

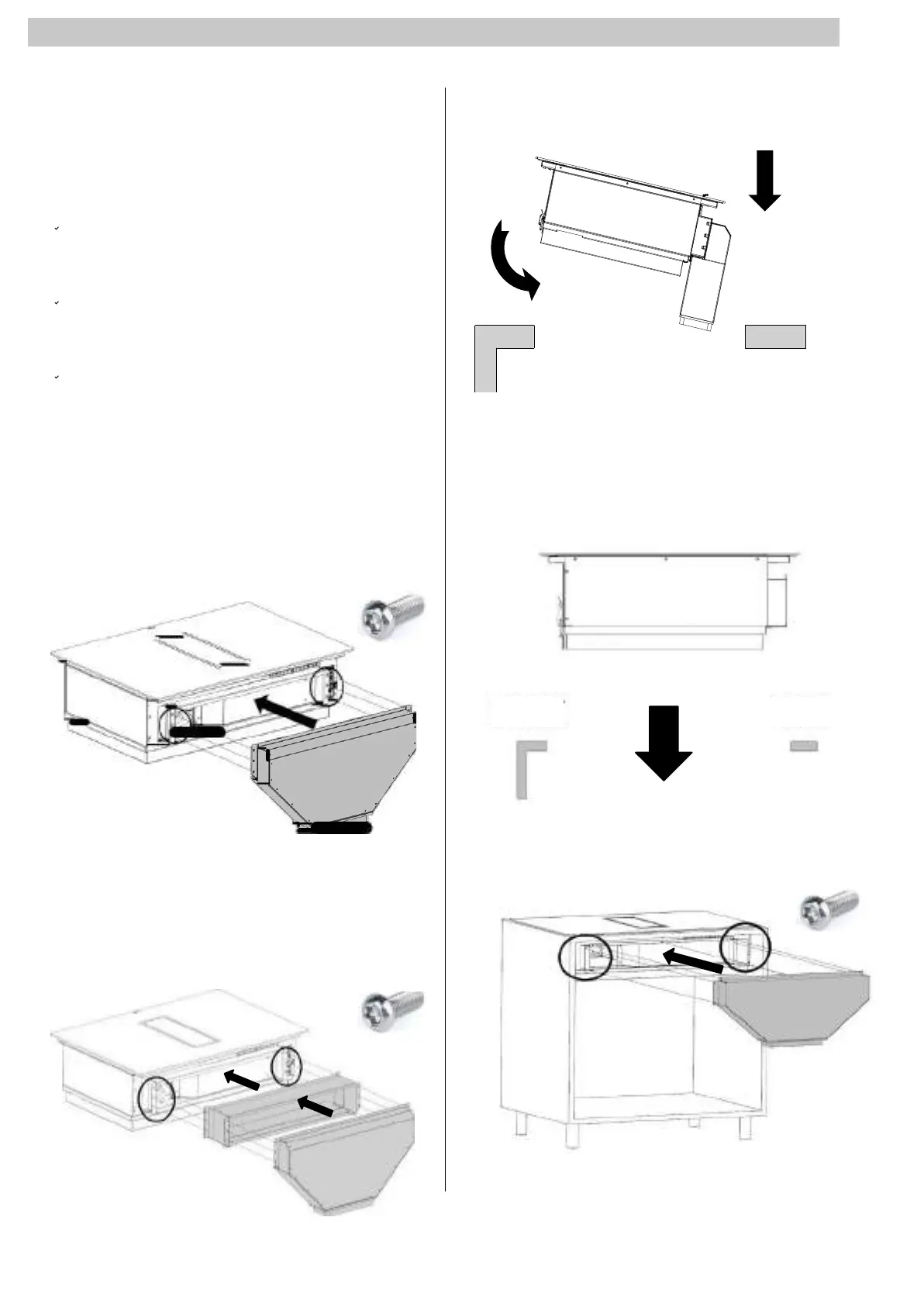

4.7 Inserting the cooktop and connection to the
ducting system
x The duct system must be fitted to the device free of
load and with the power supply switched off.
x For correct installation, the drawers of the floor unit
must be shortened depending on the installation
situation.
x Use the duct tape in order to seal the ducting parts.
4.7.1 Wall kitchen
The metal sheet black canalization must be fixed to the
cooktop before its insertion in the worktop.
Duct connection for worktop depth 600 mm
Fix the metal sheet black canalization to the cooktop
with 4 X Torx screws.
Duct connection for worktop depth > 600 mm
Inserting the cooktop
4.7.2 Kitchen island (free access to kitchen cabinet
back side)
With a kitchen island it is easier to insert the cooktop
before fixing the sheet black canalization.
Duct connection for worktop depth 600 mm
Fix the metal sheet black canalization to the cooktop
with 4 X Torx screws.
