Opera PRIMA - Anschluss der Abluftleitung; Einsetzen der Filter

Installation
DE
Anschluss der Abluftleitung für eine
Arbeitsplattentiefe > 600 mm
8 Stück
4.7.3 Anschluss der Abluftleitung
Schneiden Sie die vertikale Abluftleitung
entsprechend der Unterschrankhöhe zu.
Verwenden Sie Klebeband, um die Rohre
abzudichten.
4.8 Einsetzen der Filter
Entfernen Sie die Lufteinlassklappe, indem Sie den drehbaren
Teil um 90 Grad drehen.

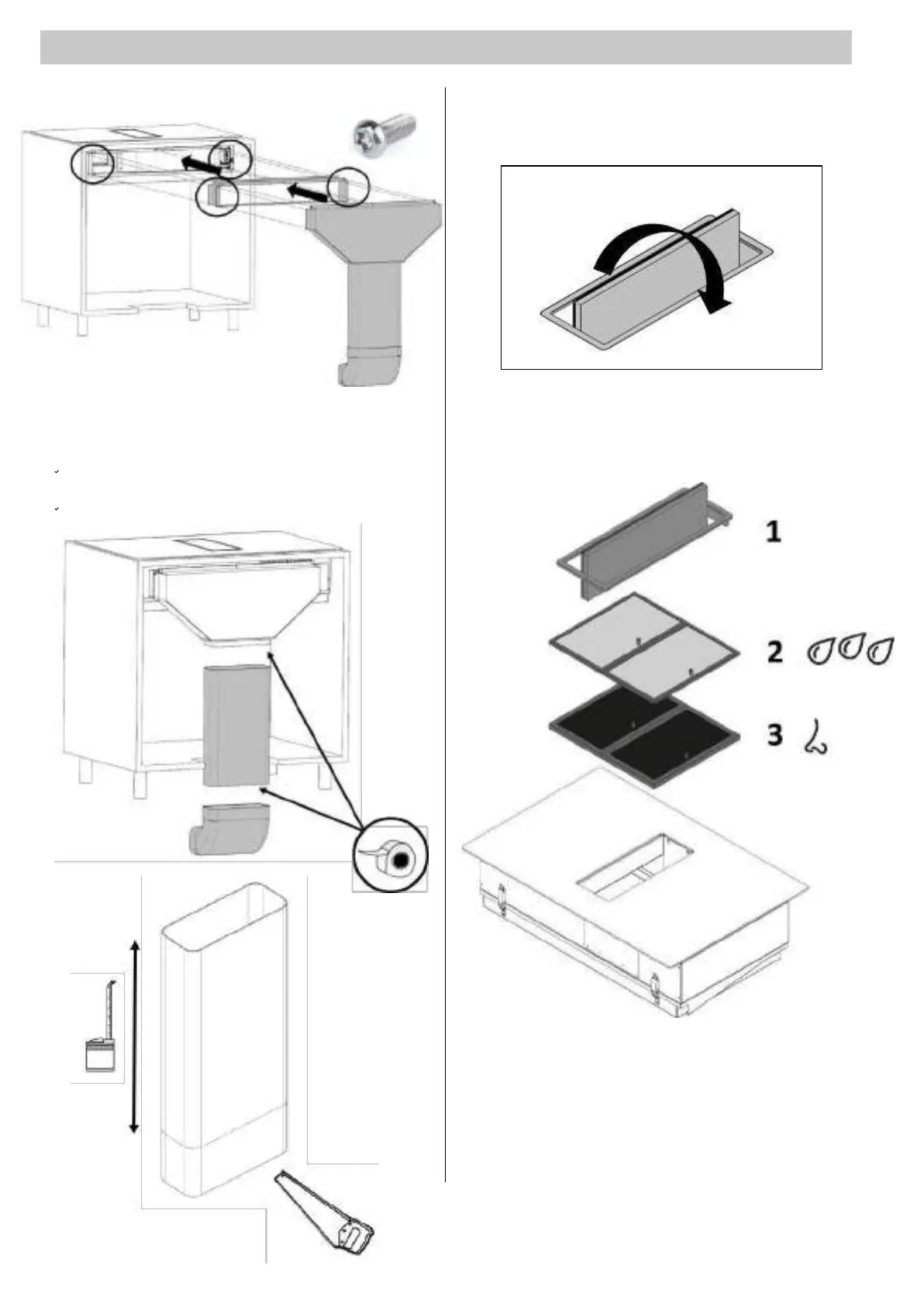

Lufteinlassklappe [1], Fettfilter [2] und Kohlefilter [3] können
leicht mit den Händen eingesetzt/entfernt werden.
Siehe Abbildung unten.
15
57
