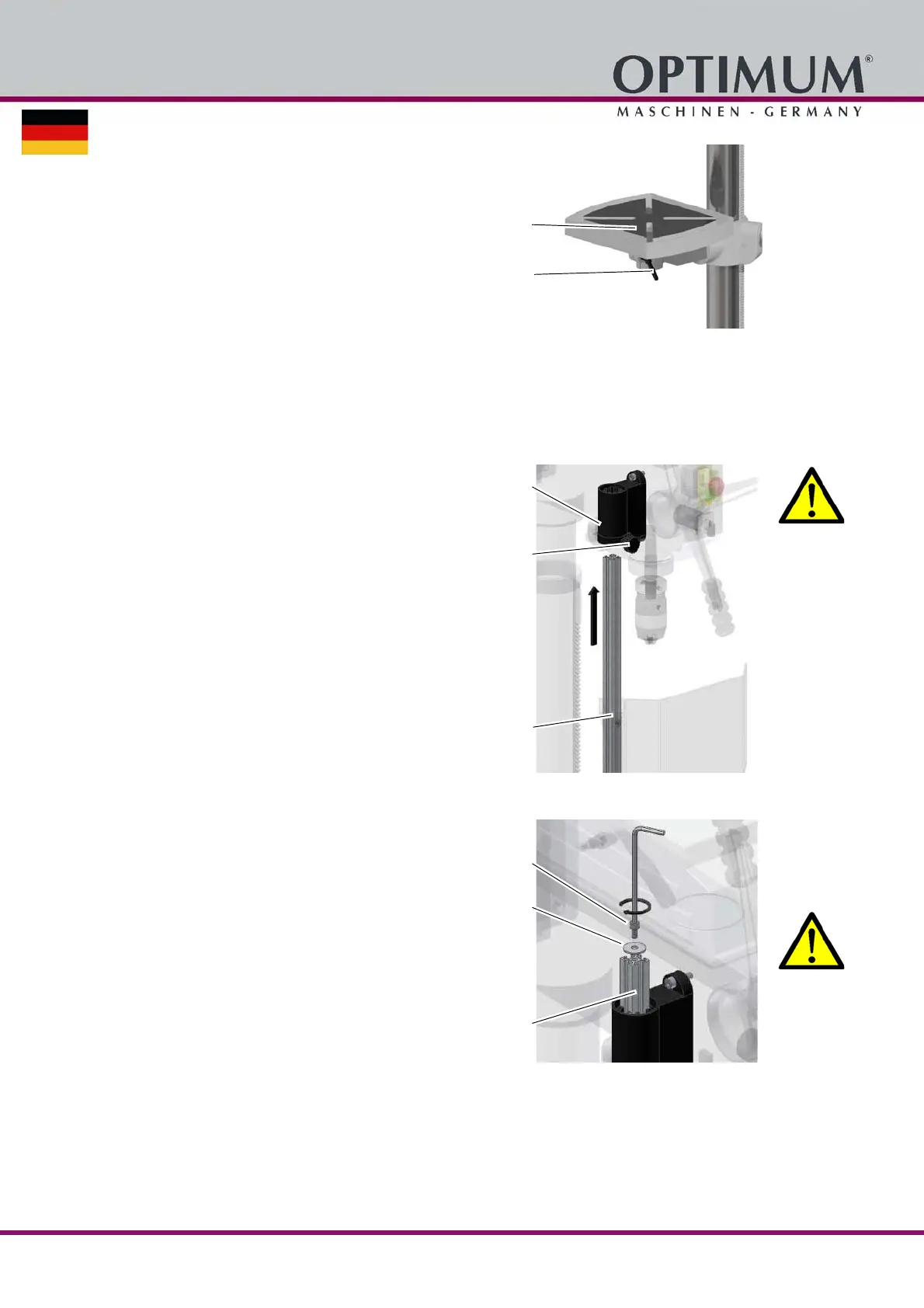

 Setzen Sie den Bohrtisch in den
Bohrtischträger ein, und klemmen sie
ihn mit dem Klemmhebel fest.
Abb. 3-4: D26Pro
Montage des Schnellspann - Bohrfutters
 Vor dem Arbeitsgang auf Seite 42
Montage des Bohrfutterschutzes
WARNUNG!
Bohrmaschinen dürfen nicht ohne
Bohrfutterschutz betrieben werden.
1. Schieben Sie das Aluminiumprofil mit
der montierten Schutzscheibe
(Kunststoffscheibe) in die am Bohrkopf
vormontierte Halterung.
2. Drehen Sie nach erfolgter Montage des
Aluminiumprofiles die Einstellschraube
fest.
Abb. 3-5: Montage-1
3. Schrauben Sie die
Innensechskantschraube mit der
Sicherungsscheibe in das
Aluminimumprofil.
WARNUNG!
Achten Sie darauf, dass die
Innensechskantschraube und die
Sicherungsscheibe montiert und fest
verschraubt sind. Das Aluminiumprofil
würde beim Lösen der Einstellschraube
aus der Halterung rutschen.
Abb. 3-6: Montage-2
Bohrtisch
Klemmhebel
Halterung
Einstellschraube
Aluminiumprofil mit
montierter Schutz-
scheibe
Innensechskant-
schraube
Sicherungsscheibe
Aluminiumprofil
