Optimum OPTIdrill D26 Pro - Beispiel zur Rechnerischen Ermittlung der Erforderlichen Drehzahl an Ihrer Bohrmaschine

Ermitteln der Schnittgeschwindigkeit und der Drehzahl
Version 1.0.3 - 2022-4-6 47Originalbetriebsanleitung
DE
Drilling_VC_DE.fm

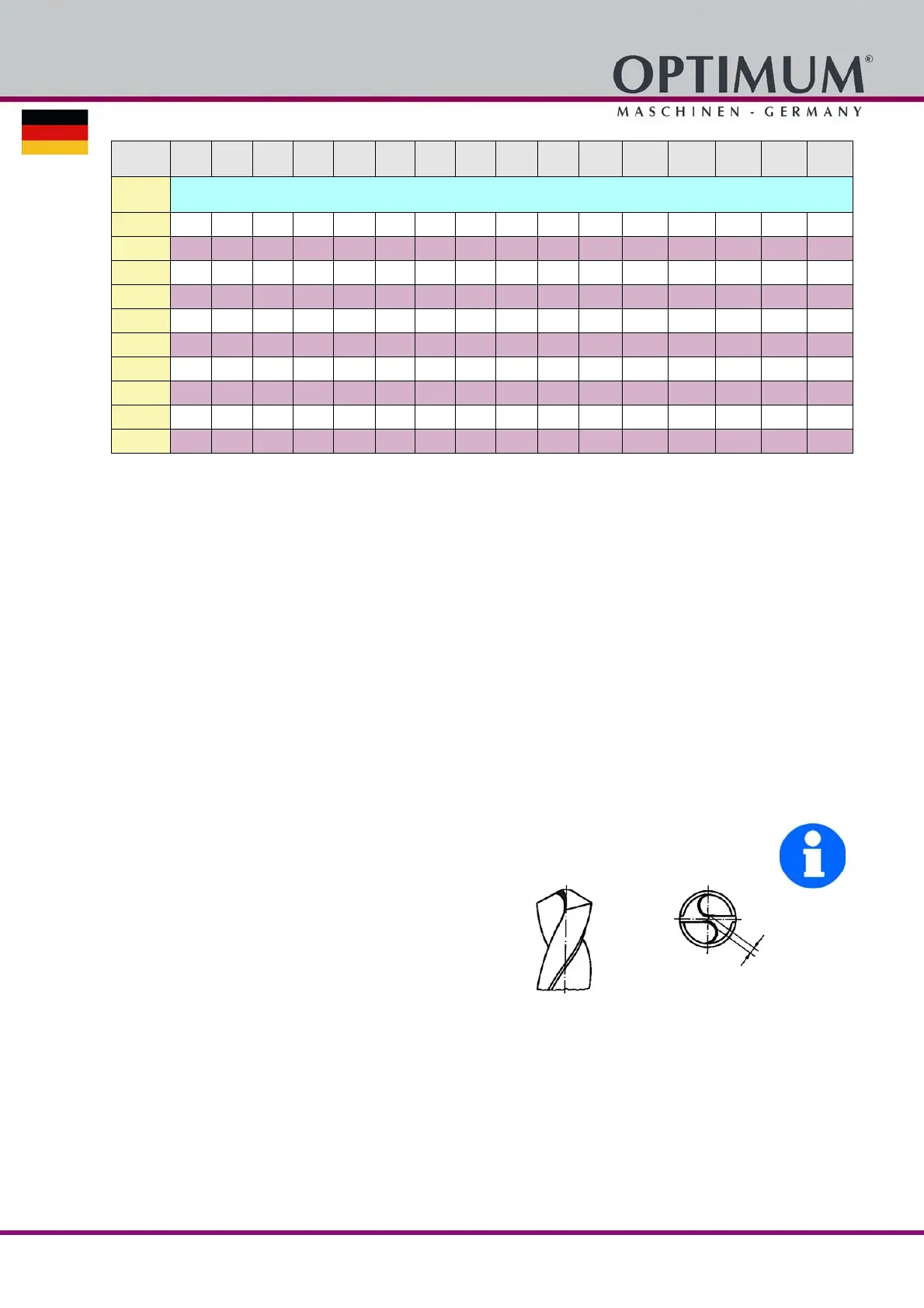

5.2.1 Beispiel zur rechnerischen Ermittlung der erforderlichen Drehzahl an Ihrer Bohrma-
schine
Die notwendige Drehzahl hängt vom Durchmesser des Bohrers, des zu bearbeitenden Werk-
stoffs, sowie vom Schneidwerkstoff des Bohrers ab.
Zu bohrender Werkstoff: St37
Schneidwerkstoff (Bohrer): HSS-Spiralbohrer
Sollwert der Schnittgeschwindigkeit [v
c
] nach Tabelle: 40 Meter pro Minute
Durchmesser [d] Ihres Bohrers: 30 mm = 0,03 m [Meter]
Gewählter Vorschub [f] nach Tabelle: ca. 0,35 mm/U
Drehzahl
Stellen Sie an Ihrer Bohrmaschine eine Drehzahl ein, die unterhalb der ermittelten Drehzahl
liegt.
Information
Um die Herstellung größerer Bohrlöcher zu erleichtern, werden diese vorgebohrt. Dadurch ver-
ringert man die Schnittkräfte und verbessert die Bohrerführung.
Der Vorbohrdurchmesser richtet sich nach der Länge der
Querschneide. Die Querschneide schneidet nicht, sondern
quetscht das Material. Die Querschneide hat zu den Haupt
-
schneiden einen Winkel von 55°.
Als allgemeine Faustregel gilt: Der Vorbohrdurchmesser
richtet sich nach der Länge der Querschneide.
Empfohlene Arbeitsschritte bei einem Bohrerdurchmesser von 30 mm
Beispiel:
1. Arbeitsschritt: Vorbohren mit Ø 5 mm.
2. Arbeitsschritt: Vorbohren mit Ø 15 mm.
3. Arbeitsschritt: Bohren mit Ø 30 mm.
Vc
in m/min
4 6 8 10 12 15 18 20 25 30 35 40 50 60 80 100
Bohrer Ø
in mm
Drehzahl in U/min
41,0 31 47 62 78 93 117 140 155 194 233 272 311 388 466 621 777
42,0 30 45 61 76 91 114 136 152 190 227 265 303 379 455 607 758
43,0 30 44 59 74 89 111 133 148 185 222 259 296 370 444 593 741
44,0 29 43 58 72 87 109 130 145 181 217 253 290 362 434 579 724
45,0 28 42 57 71 85 106 127 142 177 212 248 283 354 425 566 708
46,0 28 42 55 69 83 104 125 138 173 208 242 277 346 415 554 692
47,0 27 41 54 68 81 102 122 136 169 203 237 271 339 407 542 678
48,0 27 40 53 66 80 100 119 133 166 199 232 265 332 398 531 663
49,0 26 39 52 65 78 97 117 130 162 195 227 260 325 390 520 650
50,0 25 38 51 64 76 96 115 127 159 191 223 255 318 382 510 637
n
c
 d
------------
40m
min 3 14 0 03m
---------------------------------------------------
425min
1–
===
Querschneidenlänge
10% vom Bohrer - Ø
