4 Bedienung
4.1 Bedien- und Anzeigeelemente

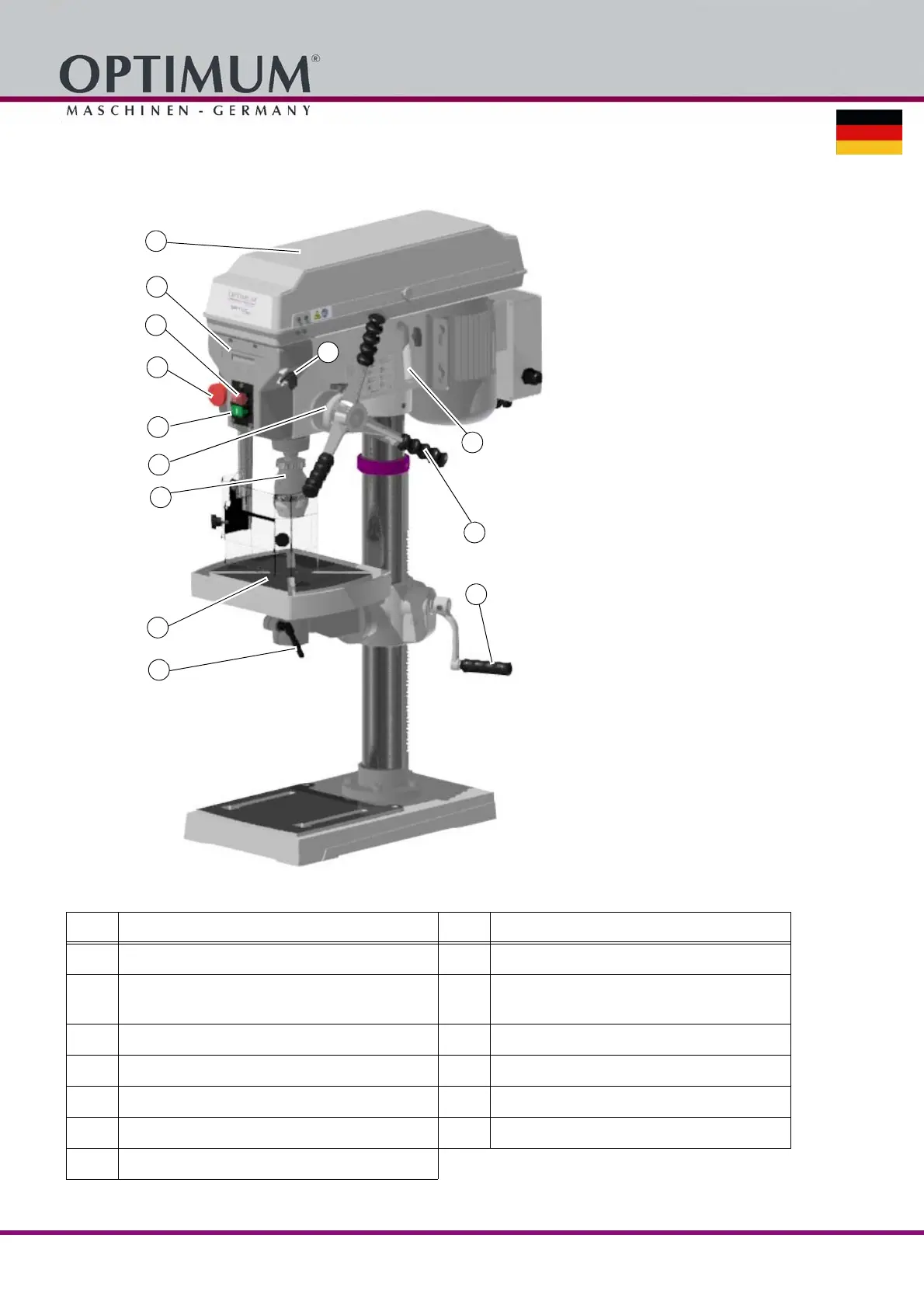

Abb. 4-1: D23 Pro - Bedien- und Anzeigeelemente
1
3
7
8
6
9
5
2
12
4
11
10
13
Pos. Bezeichnung Pos. Bezeichnung
1
Drucktaster „Aus“
2
Drucktaster „Ein“
3
NOT-Halt Schalter
4
Drehrichtungsschalter 
(nur an 400V Maschinen)
5
Klemmhebel
6
Skala Bohrtiefenanschlag
7
Schnellspannbohrfutter
8
Schutzabdeckung Keilriemengehäuse
9
Griff für Keilriemenspannung
10
Hebel für Pinolenvorschub
11
Bohrtisch
12
Tischhöhenverstellung
13
Digitale Anzeige
