4.2 Bedienfeld
Drucktaster EIN
Der „Drucktaster EIN“ schaltet die Drehung der Bohrspindel ein.
Drucktaster Aus
Der „Drucktaster AUS“ schaltet die Drehung der Bohrspindel aus.
Drehrichtungsschalter
nur
 an D23 Pro - 400V
 an D26 Pro
 an D33 Pro
4.3 Maschine einschalten
INFORMATION
Solange der Bohrfutterschutz nicht geschlossen ist, lässt sich die Maschine nicht starten.
 Drehzahl einstellen.
 Stecker Versorgungsspannung einstecken.
 Bohrfutterschutz in der Höhe einstellen und schließen.
 Falls an Maschine vorhanden, Drehrichtung auswählen (Nullstellung Drehrichtung).
 Drucktaster „Ein“ betätigen.
4.4 Maschine ausschalten
VORSICHT!
Der NOT-Halt Schalter darf nur im Notfall betätigt werden. Ein gewöhnliches stillsetzen
der Maschine darf nicht mit dem NOT-Halt Schalter erfolgen.
 Drucktaster „Aus“ betätigen.
 Ziehen Sie bei einem längeren Stillstand den Netzstecker heraus.
4.5 Bohrtiefe
4.5.1 Bohrtiefenanschlag
 Klemmschraube lösen und Skalenring
zur gewünschte Bohrtiefe drehen.
 Klemmschraube wieder anziehen.
Die Spindel lässt sich jetzt nur noch auf
den eingestellten Wert absenken.
oder
Die digitale Bohrtiefenanzeige auf „Null“
setzen um die Bohrtiefe ablesen zu
können.

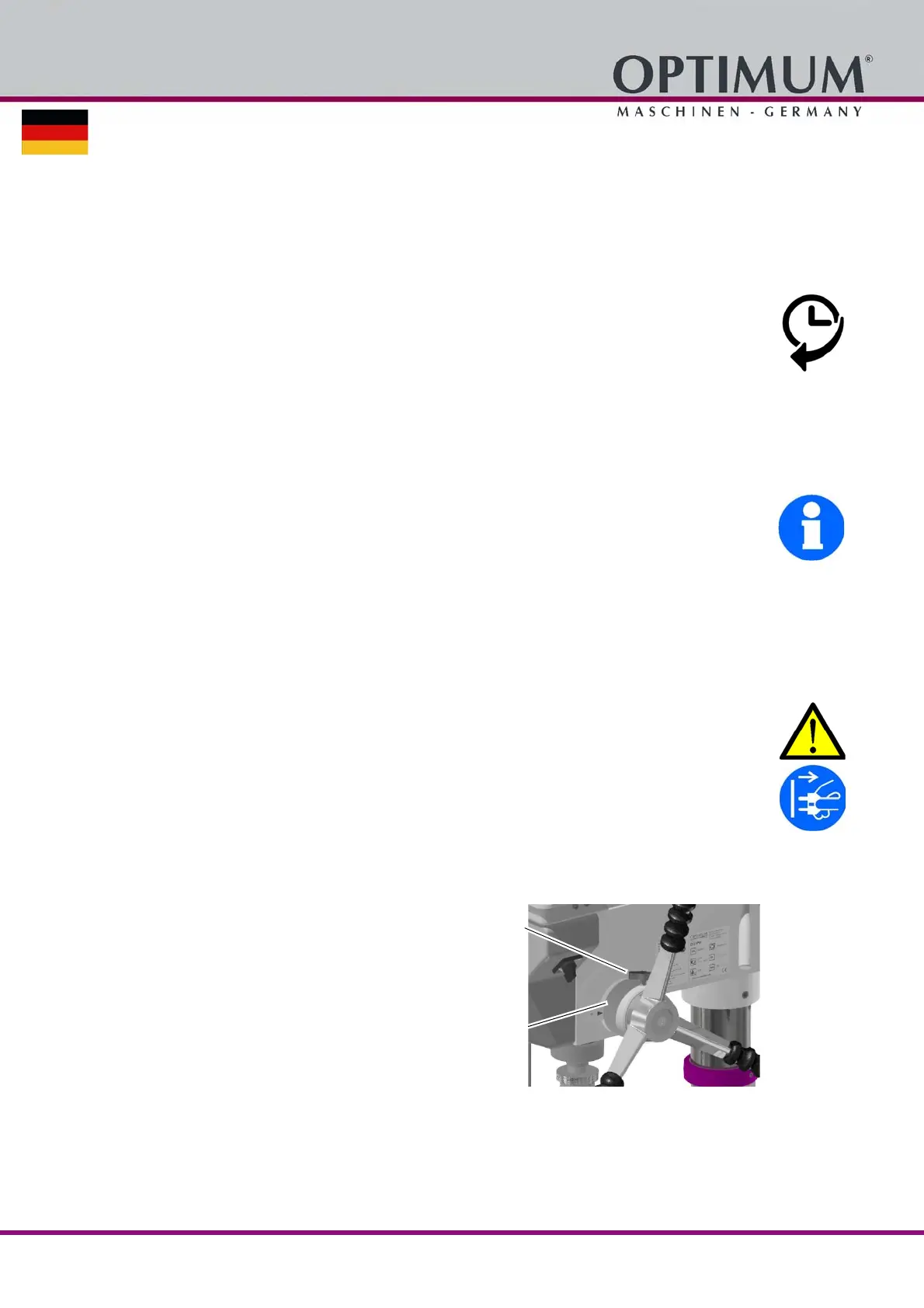

Abb. 4-2: Skala Bohrtiefenanschlag
R
Klemmschraube
Skala
