Instandhaltung
Version 1.0.3 - 2022-04-06 51Originalbetriebsanleitung
D17 Pro│D23 Pro│D26 Pro│D33 Pro DE
D17Pro_D23Pro_D26Pro_D33Pro_DE_6.fm
nach Bedarf
Bohrtiefenanschlag
Nachspannen
VORSICHT!
Teile können Ihnen entgegenfliegen. Bei der
Demontage des Federgehäuses ist darauf zu achten,
dass nur qualifiziertes Personal die Maschine wartet
und instand setzt.
Lösen Sie die beiden Muttern ca. 1/4 Umdrehung entgegen
dem Uhrzeigersinn am Federgehäuse. Entfernen Sie unter
keinen Umständen die Muttern komplett vom Gewinde!
Das Federgehäuse fest mit der einen Hand halten und mit der
anderen Hand leicht herausziehen.
Drehen Sie das Federgehäuse solange um die eigene Achse,
bis der Stift in die nächste Einkerbung einrastet.

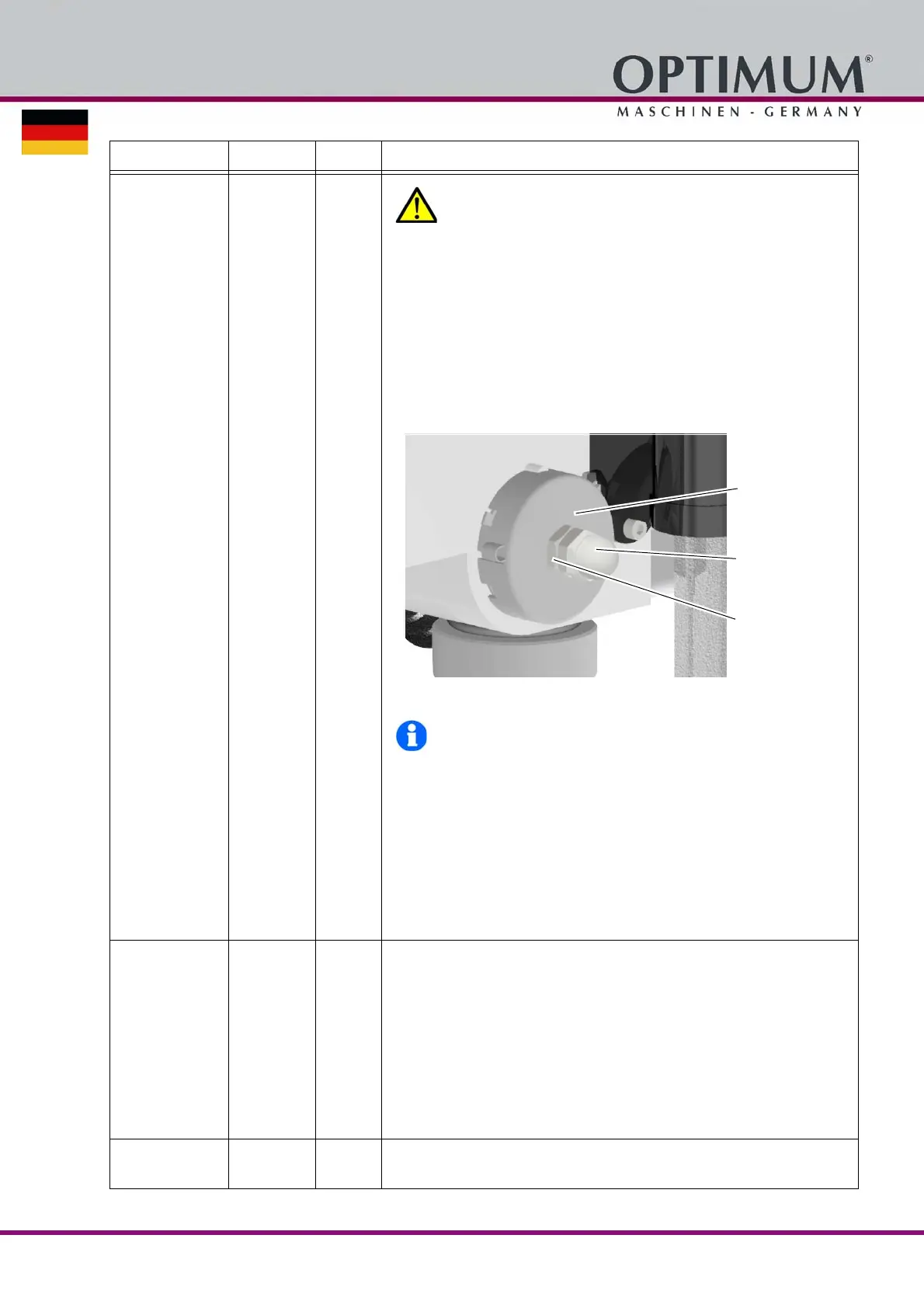

Abb. 6-2: Spindelrückholfeder
INFORMATION
Bei Erhöhung der Spannung ist das Gehäuse im
Uhrzeigersinn und bei Verringerung entgegen dem
Uhrzeigersinn zu drehen.
Achten Sie darauf, dass die Einkerbung am
Federgehäuse richtig eingerastet ist und ziehen Sie
dann die Mutter an.
Mit der zweiten Mutter wird die erste Mutter (Hutmutter)
gekontert.
Die Muttern dürfen nicht das Rückholfedergehäuse
berühren, wenn diese angezogen sind.
Monatlich
Bohrsäule und Zahnstange
Ölen
Ölen Sie die Bohrsäule regelmäßig mit handelsüblichen Öl,
Maschinenöl, Motoröl.
Schmieren Sie die Zahnstange regelmäßig mit
handelsüblichen Fett (z.B. Gleitlagerfett) ein.
Monatlich
Öler
Ölen
Alle Öler (Höhenverstellung Bohrtisch) mit Maschinenöl
abschmieren, keine Fettpresse oder ähnliches verwenden.
Intervall Wo? Was? Wie?
Federgehäuse
Hutmutter
Mutter
