7.18 Wechselradgetriebe - Change gear

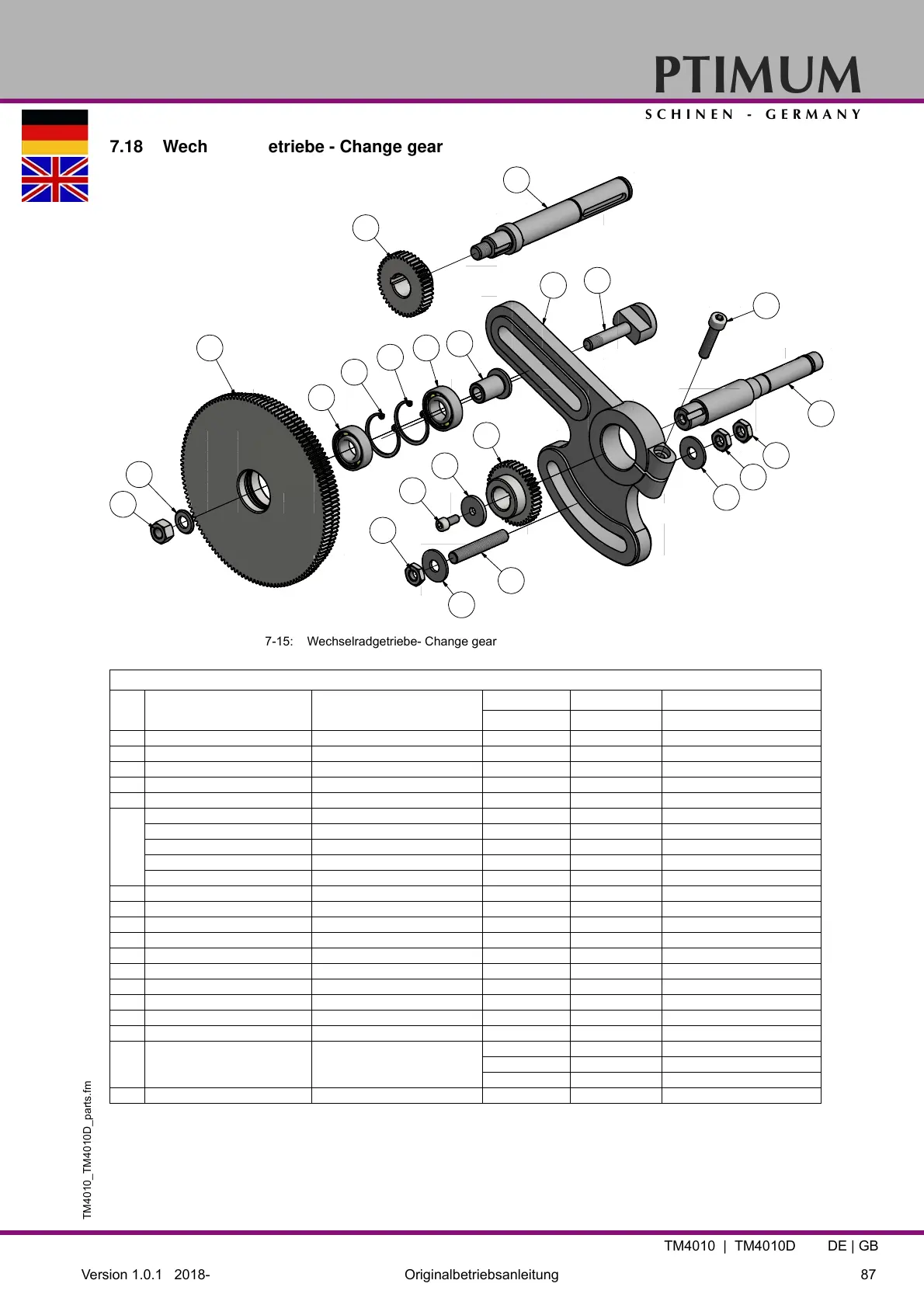

7-15: Wechselradgetriebe- Change gear
1
2
6
3
4
4
3
11
12
17
18
19
13
14
15
8
19
18
18
16
256
253
69
Ersatzteilliste Wechselradgetriebe - Spare parts list change gear
Pos.
Bezeichnung Designation
Menge Grösse Artikelnummer
Quantity Size Article no.
1 Mutter Nut 1 GB 6175-86 M10 03400923201
2 Buchse Sleeve 1 03400923202
3 Lager Bearing 2 6203/2RS 0406203.2R
4 Sicherungsring Retaining ring 2 DIN 472 35x1.5 03400923204
6 Zahnrad Gear 1 M1.25 x 120x127 03400923206
8
Wechselzahnrad b Change gear b 1 M1.25x39 0340304004839Z
Wechselzahnrad b Change gear b 1 M1.25x54 0340304004854Z
Wechselzahnrad b Change gear b 1 M1.25x57 0340304004857Z
Wechselzahnrad b Change gear b 1 M1.25x60 0340304004860Z
Wechselzahnrad b Change gear b 1 M1.25x63 0340304004863Z
11 Buchse Sleeve 1 03400923211
12 Schwingrahmen Swing frame 1 03400923212
13 Tellerschraube Setting bolt 1 03400923213
14 Innensechskantschraube Socket hand cap screw 1 03400923214
15 Scheibe Washer 1 03400923215
16 Schraube Screw 1 GB70-85/M8x30 03400923216
17 Befestigungsschraube Clamping bolt 1 03400923217
18 Mutter Nut 3 GB 6172-86 M10 03400923218
19 Scheibe Washer 2 C0632A 05267 03400923219
69 Eingangswelle Input shaft 1 03400923369
253 Wechselzahnrad a Change gear a
1 M1.25x30 0340205025330Z
1 M1.25x56 0340205025356Z
1 M1.25x60 0340205025360Z
256 Welle Shaft 1 03402050256
