COMPACT versión 5.2.002 ESP
6
Matriz de audio modular
con conexión IP
COMPACT
4ETH
R + D Department

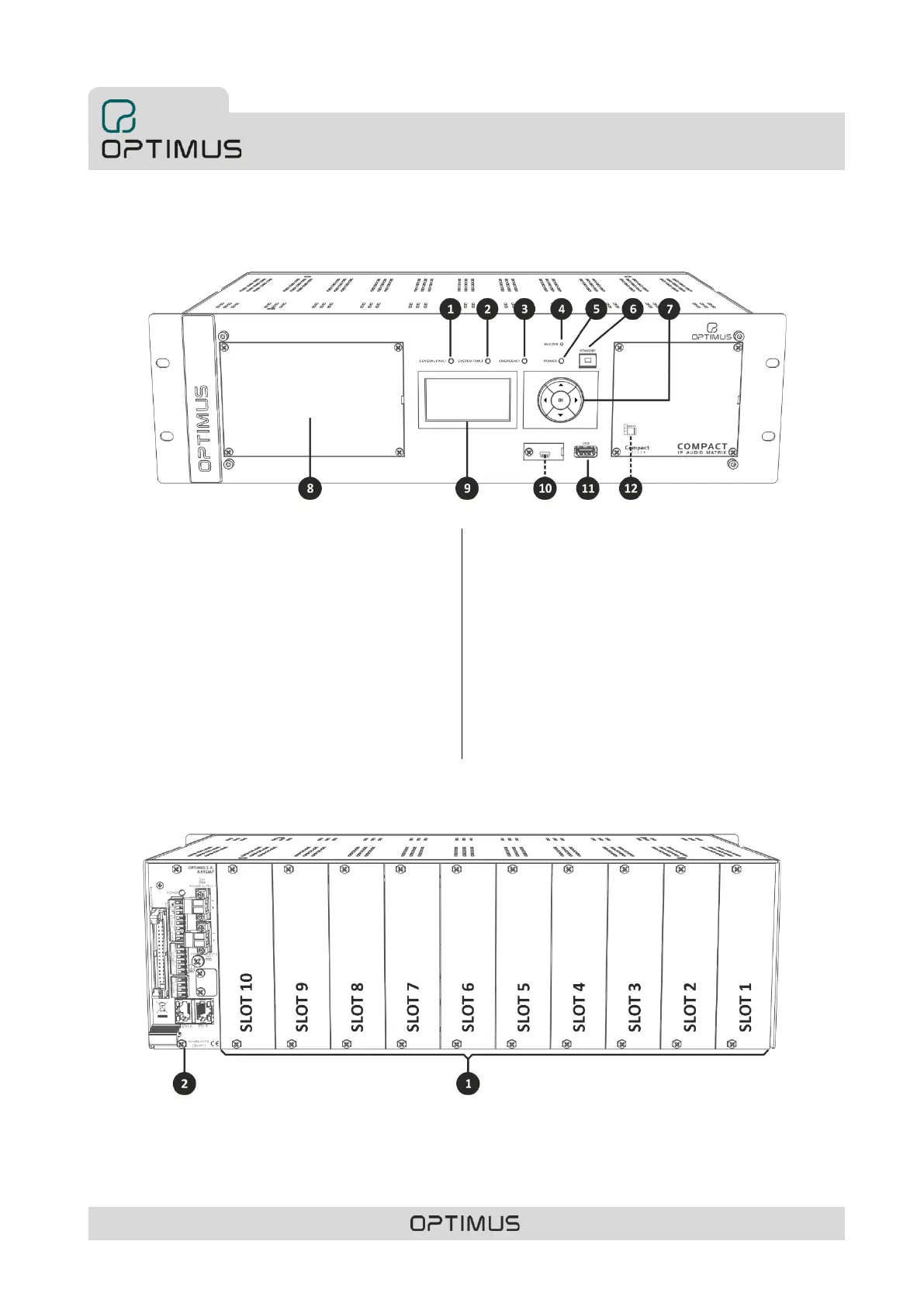

2. VISTA FRONTAL
(1) Indicador luminoso GENERAL FAULT. Led amarillo
indicador de alarma en el sistema.
(2) Indicador luminoso SYSTEM FAULT. Led amarillo
indicador de error interno del equipo.
(3) Indicador luminoso EMERGENCY. Led rojo indicador de
emergencia. Permanece encendido mientras el sistema
está en Modo Emergencia.
(4) Zumbador (BUZZER). Indicador acústico. Indica recepción
de una alarma del sistema.
(5) Indicador POWER. Indica que el equipo recibe
alimentación.
(6) Pulsador STANDBY. El equipo entra en modo de bajo
consumo, desactivando los programas musicales.
(7) Teclas de navegación y selección OK/CANCEL.
(8) Panel ciego frontal. Permite incorporar el módulo
ME-200B (panel de bomberos de alarma por voz).
(9) Display.
(10) Conector CONSOLE. Conector mini USB. Permite
monitorizar el sistema. Sólo personal especializado.
(11) USB frontal para entrada musical.
(12) Puente interno JP1, para desactivación de la alarma
acústica al producirse un fallo SYSTEM FAULT (ver
apartado 12. ALARMAS DEL SISTEMA).
3. VISTA POSTERIOR
1) Slots 1 a 10. Permiten la inserción de tarjetas UMX-C16, UMX-EA3, UMX-2M3, UMX-2SA, UMX-2SB, UMX-MC6, UMX-LNK o
UMX-PS.
2) Módulo de alimentación y control A495MP. Ver apartado 3.1. Módulo de alimentación y control A495MP.
Figura 2
