5.1. Configuración de la velocidad de transmisión del bus CAN del equipo COMPACT
Durante la puesta en marcha del equipo (ver apartado 10. PUESTA EN MARCHA DEL EQUIPO) y mediante el software Call Point o Call
Point Configurator, abra la ventana de configuración del equipo COMPACT.

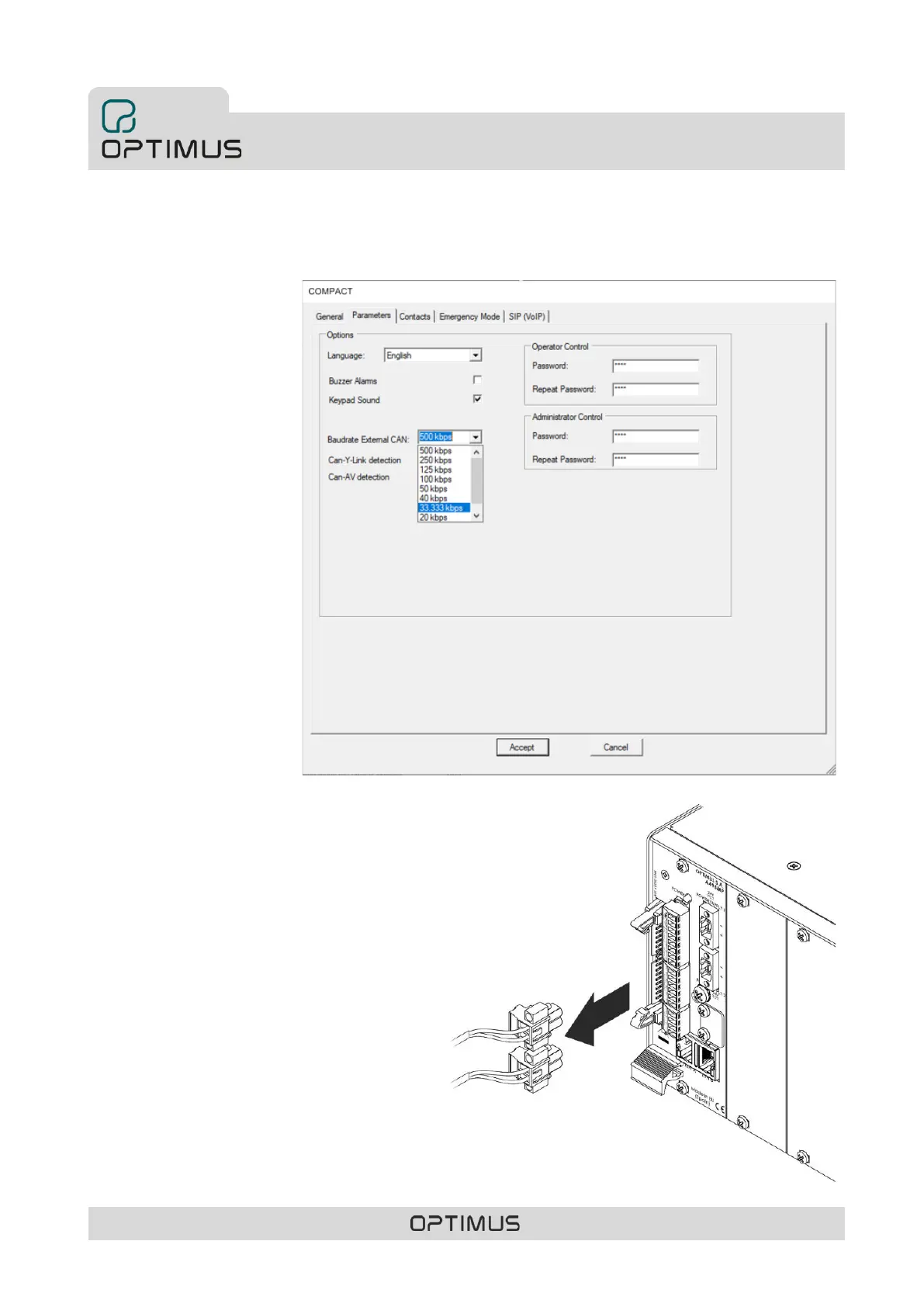

En la ventada Parameters,
modifique el parámetro Baudrate
external CAN. Si el equipo
COMPACT se comunica con una
unidad de expansión COMPACT-E o
IF-7P4/0E, ajuste la velocidad a 500
kbit/s (opción de fábrica). Si el
equipo COMPACT se comunica con
otros periféricos (MD-30C, ME-
200C, NS-CAN…) modifique la
velocidad a 33.333 kbit/s.
Una vez modificado, envíe las
configuraciones al equipo.
5.2. Posición del equipo en el bus CAN
(elemento intermedio o elemento final)
Utilice el DIP switch interno S2 para configurar la posición
que ocupa el equipo en el bus CAN (elemento final o
elemento intermedio). Por defecto, la matriz está
configurada como elemento final. Si desea modificar esta
configuración realice lo siguiente:
1) Desconecte la alimentación del equipo (regletas
POWER SUPPLY 1 y POWER SUPPLY 2).
Figura 16
