5.3. Conexión entre COMPACT y COMPACT-E
Utilice los conectores BUS AUDIO LINK y los contactos BUS CAN para unir la matriz COMPACT con las unidades COMPACT-E.
Para la conexión del BUS CAN se recomienda la utilización de un cable de par trenzado y apantallado AWG24.
Para la conexión del BUS de AUDIO utilice cinta plana de 34 vías con conectores IDC de 2x17, paso 2,54mm. Al montar el cable debe

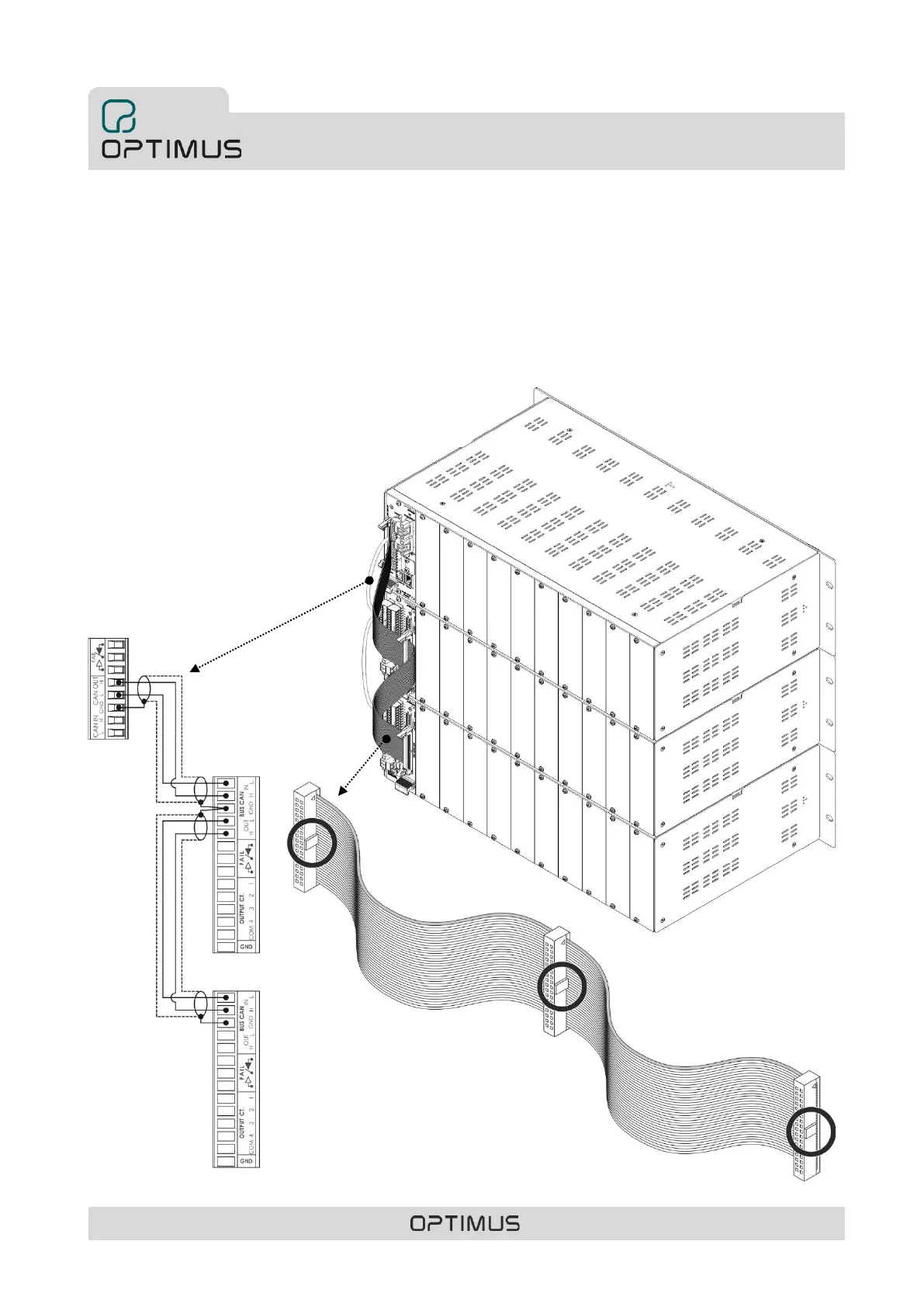

ponerse especial cuidado en colocar los conectores en la misma posición y cara de la cinta plana que indica la figura 19.
La velocidad de transmisión del bus CAN entre la unidad COMPACT y las unidades de expansión COMPACT-E es de 500 kbit/s.
BUS CAN
BUS de AUDIO
Figura 19
