5) Contactos de entrada INPUT CT 1, 2 y 3
Contactos de entrada. La funcionalidad y el estado de reposo (NC/NO) se configuran a través del software de configuración.
Pueden configurarse como contactos de propósito general, o en sistemas de evacuación, como contactos de activación del modo
emergencia, activación del mensaje de evacuación…
Si se desea, el sistema puede supervisar estos contactos (detección de cortocircuito o línea abierta).
El tiempo de detección del pulso de activación de los contactos de entrada es configurable a través del software Call Point
(0-50-100-200-300-400-500-1000-1500-2000 milisegundos).

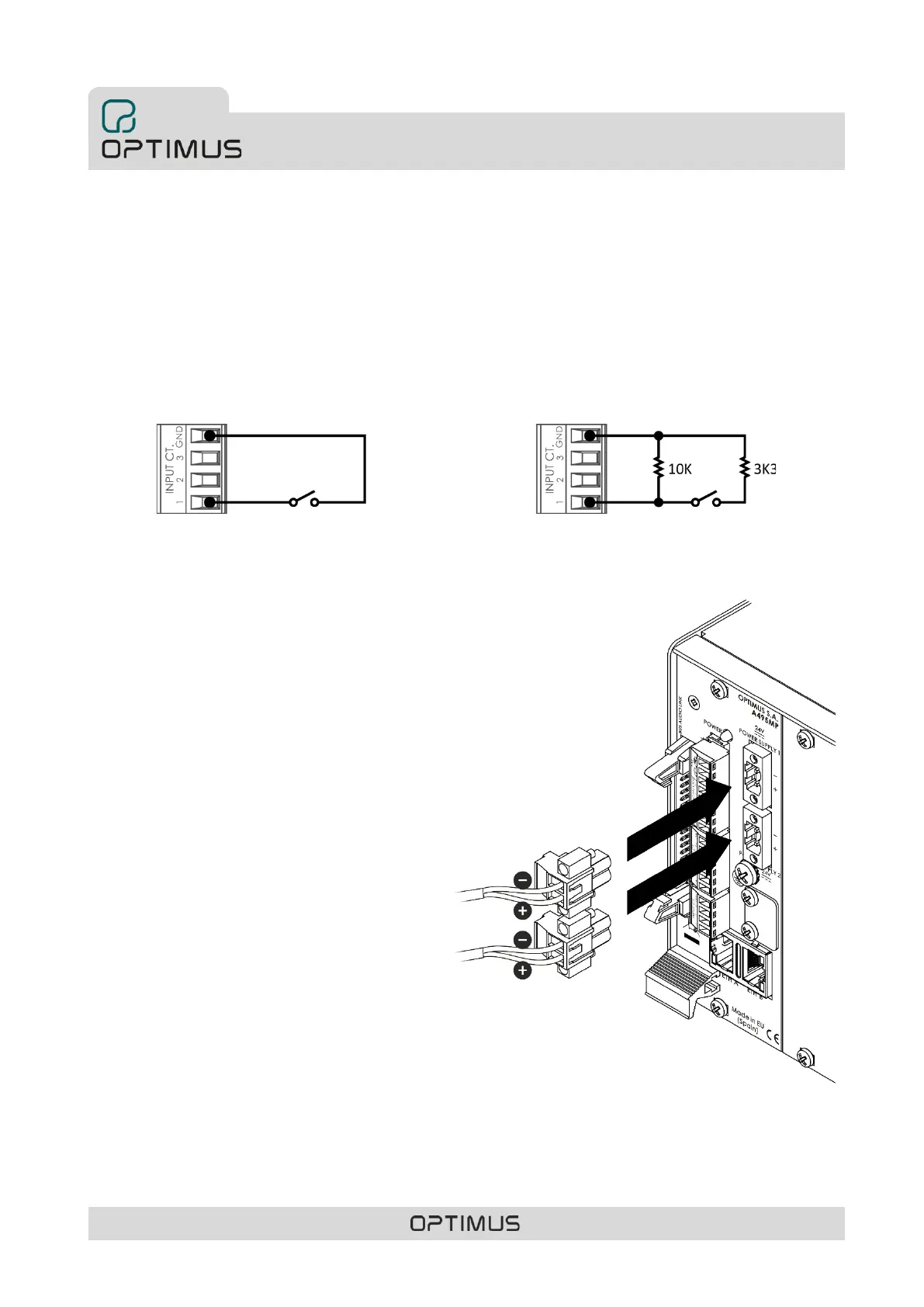

Para su conexión siga la figura 8. Si desea supervisar el contacto, siga la figura 9.
6) BUS AUDIO LINK
Conector de expansión del bus de audio. Se utiliza en la conexión de la unidad
COMPACT con los equipos COMPACT-E. Utilice para ello cinta plana de 34 vías con
conectores IDC de 2x17, paso 2,54 mm (no incluidos). Al montar el cable debe
ponerse especial cuidado en colocar los conectores en la misma posición y cara de
la cinta plana que indica la figura 16.
7) POWER SUPPLY 1
Regleta de entrada de alimentación primaria de 24
VCC. Conecte a esta entrada una fuente de
alimentación de 24 VCC (no incluida), respetando la
polaridad indicada en la figura 10.
8) POWER SUPPLY 2
Entrada de alimentación secundaria
de 24 VCC. (ver
figura 11). Se han duplicado las entradas de
alimentación, de modo que, si por normas de
seguridad la instalación lo requiere, pueden
conectarse dos fuentes de alimentación
independientes.
9) Contacto GND
10) Conector ETH A
Se utiliza para la conexión del equipo a la red IP
mediante un cable RJ45 FTP Cat 5 (no incluido).
El conector dispone de un LED amarillo (LINK) que
indica conexión a la red, y un LED verde (ACTIVITY) que
parpadea indicando envío o recepción de datos.
11) Conector ETH B
Se utiliza, en una red redundante, como conexión
secundaria a la red IP.
