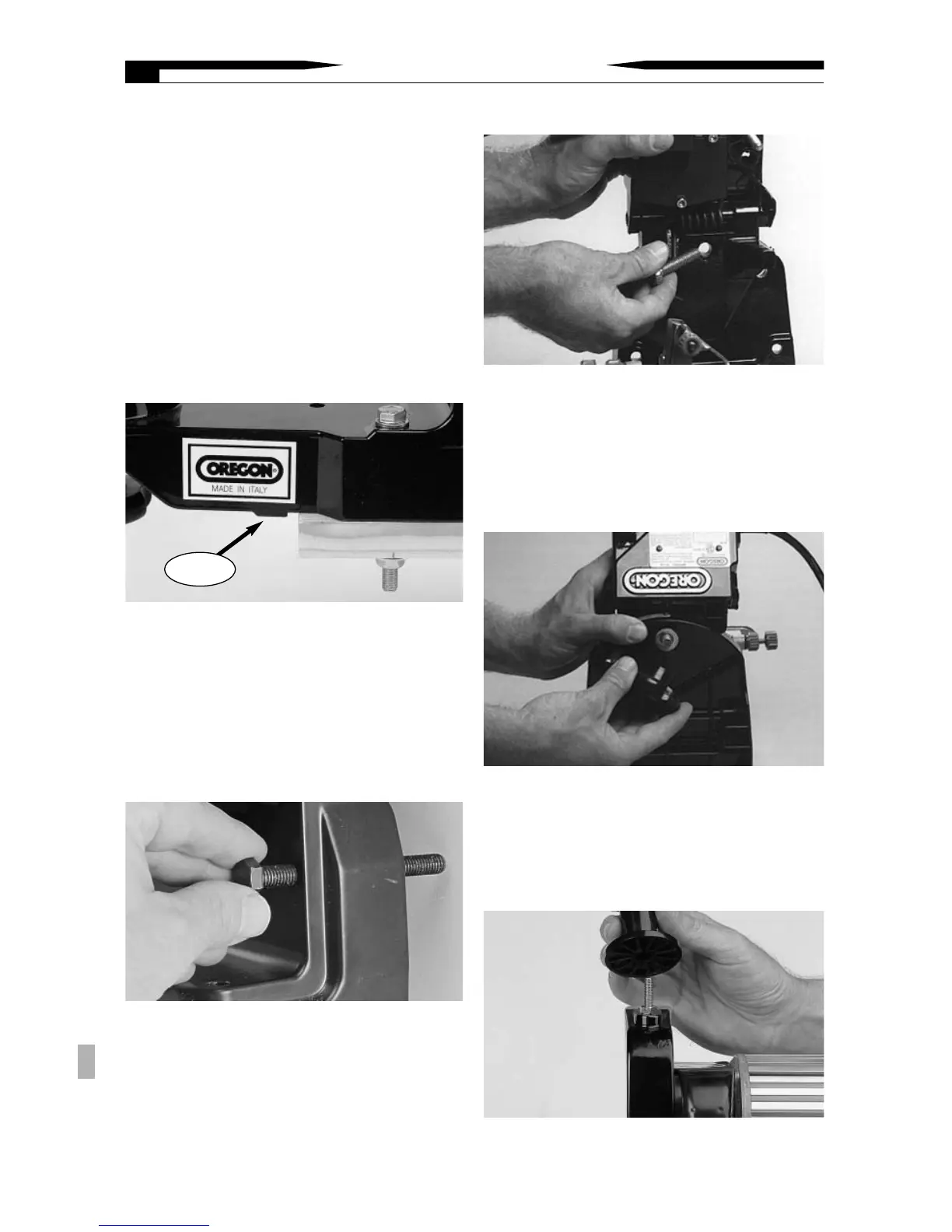

A. Montage de la meuleuse sur établi ou
montage mural:
1. Monter l'appareil sur le dessus ou le montant
d'un établi à l’aide de deux (2) tire-fonds ou
d'écrous et de boulons (non fournis). Monter
la machine à hauteur de poitrine pour assurer la
meilleure visibilité possible et faciliter son
utilisation. .
2. Pour une installation sur établi, s'assurer que
l'appareil dépasse le rebord de l'établi de manière
à ce que les pattes de la meuleuse soient
dégagées (voir figure 1).
3. Pour une installation au mur (voir figure 2),
utiliser des tire-fonds ou des boulons à
expansion (non fournis).
Remarque : Pour un montage au mur, la molette
de réglage de position no 4 (voir figure 4) doit
être remplacée par l'écrou et la rondelle fournis
(no 2 et no 3).
B. Montage de l'ensemble moteur/tête sur la
meuleuse
1. Monter le point de pivotement de l'ensemble
moteur/tête dans le trou de pivot situé au centre
de la partie arrière de l'appareil (voir figure 3).
2. Insérer le boulon no 1 dans le support de la
base de l'ensemble moteur/tête, dans la partie
arrière de l'appareil (voir figure 3).
3. Fixer la rondelle no #3 et le boulon no 4 sur le
boulon no 1 au dos de l'appareil (voir figure 4).
C. Montage de la manette
1. Fixer la manette no 5 à l'ensemble moteur/tête
à l’aide du boulon no 6a et de l'écrou no 6b
(voir figure 5).
Figure 3
Figure 2
Figure 1
Figure 4
Figure 5
Pattes
INSTRUCTIONS DE MONTAGE
26
