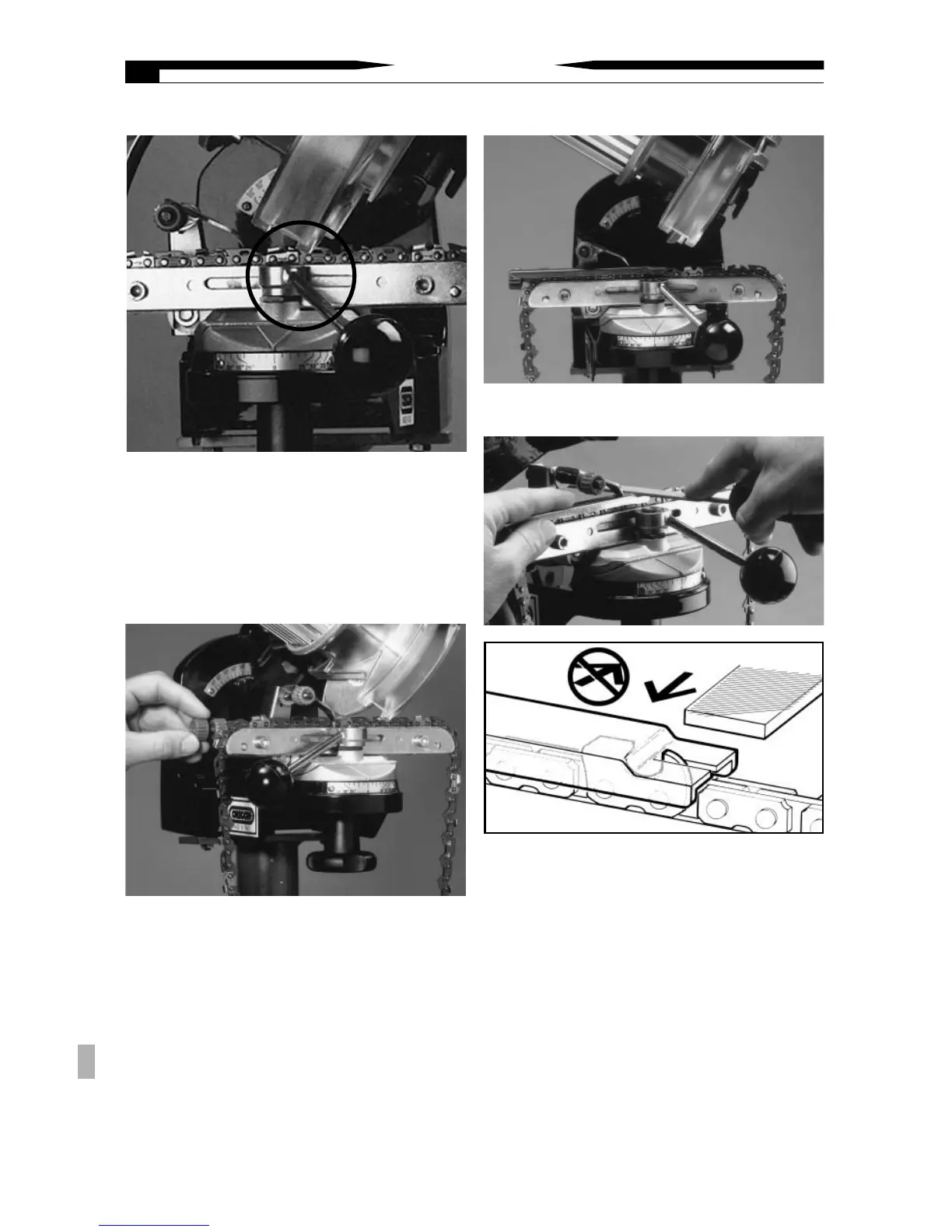

3. Réglage de la butée de chaîne. Positionner
la profondeur de la jauge du couteau de manière
à la centrer sous la meule (voir figure 31).
Effectuer ce réglage à l’aide de la molette de
réglage de la butée de chaîne (voir figure 32).
4. Réglage de la profondeur de jauge. Placer
un Gaugit Oregon
MD
(outil de réglage de la
profondeur de la jauge) sur la chaîne retenue
dans l’étau, au-dessus de la portion de la jauge
de profondeur du couteau (voir figure 33).
Remarque: L'outil Gaugit n’est pas inclus. Se
reporter à la page 15 pour déterminer la jauge
de profondeur qui convient au type de chaîne
à affûter.
5. Limer la première jauge de profondeur à l’aide
d’une lime plate OREGON
MD
(référence 12211).
Remarque: La lime plate Oregon
MD
référence
12211 n'est pas incluse.
Retirer le Gaugit et abaisser la meule jusqu’à
ce qu’elle vienne en contact avec la portion de
la jauge de profondeur qui vient d’être limée à
la main.
Régler la molette de réglage de profondeur et
la bloquer en position. La profondeur de la
surface de meulage est ainsi réglée pour
toutes les jauges de profondeur.
6. Meuler toutes les jauges de profondeur.
Figure 33
Figure 34
Figure 32
Figure 31
MODE D’EMPLOI
34
