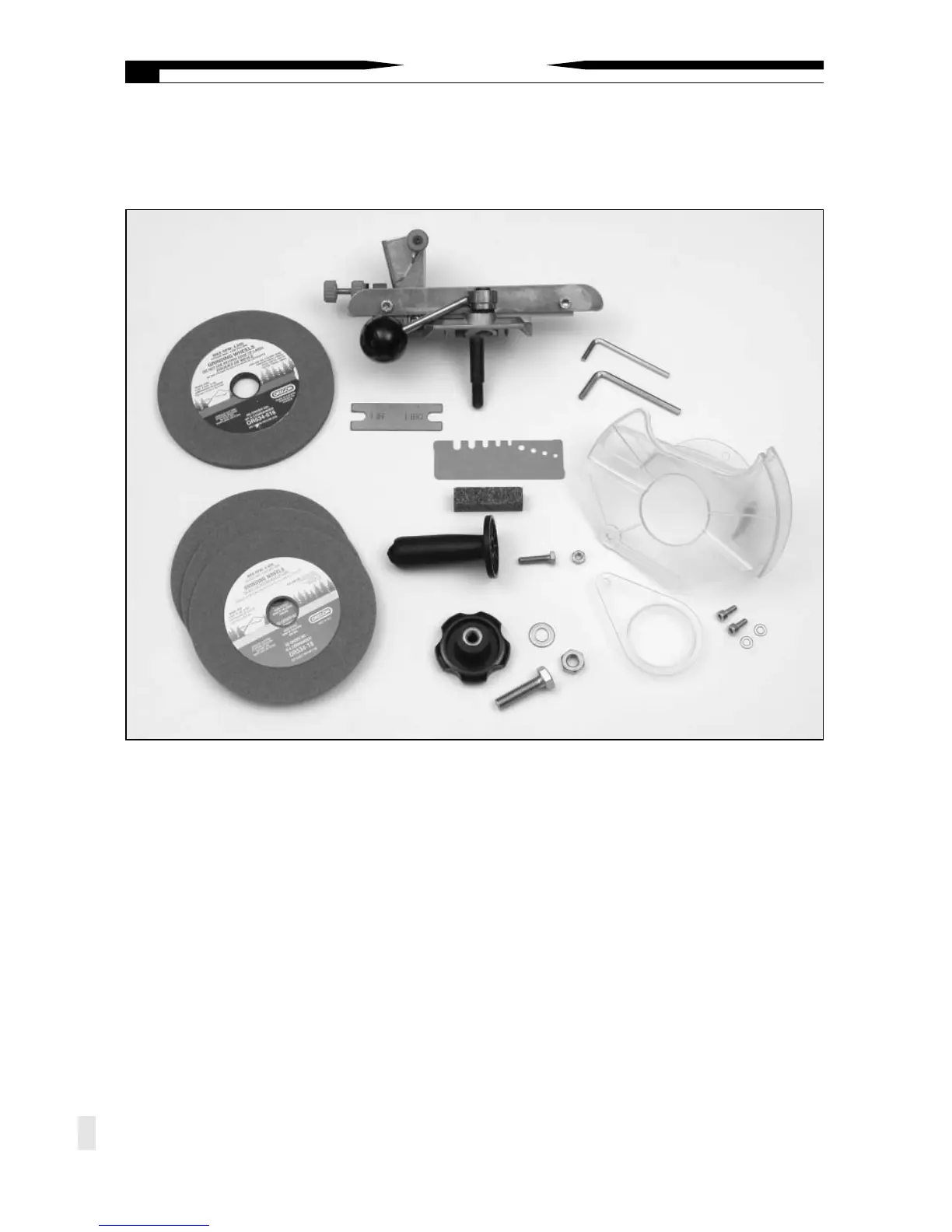

Estas piezas se han incluido para efectuar el ensamblaje de las esmeriladoras
OREGON
®
511A, 511-BC OREGON
®
montadas en banco.
15.
18.
17.
16.
10.
9.
5.
1.
4.
6a.
6b.
2.
14.
8.
12.
11.
13.
3.
7.
1. Perno grande
2. Tuerca grande
3. Arandela grande
4. Perilla de ajuste
5. Asa de operación
6a. Perno
6b. Tuerca
7. Perno de cabeza Allen
8. Arandela para perno de
cabeza Allen
9. Bloque abrasivo para desbastar
10. Plantilla (511A)
11. Llave allen grande de 5.5 mm
12. Llave allen pequeña de 4.5 mm
13. Guarda de protección
14. Protector del eje
15. Esmeriles de 1/8 pulgada,
3/16 pulgada, 1/4 pulgada
Sólo el modelo 511A-BC
16. Prensa de inclinación de
3/4 pulgada
17. Plantilla (3/4 pulgada inclinación)
18. Esmeril de 5/16 pulgada
INTRODUCCIÓN
Consulte esta página cuando siga las instrucciones de ensamblaje donde se indican el
nombre y el número específicos de una pieza.
Piezas incluidas para el ensamblaje
44
