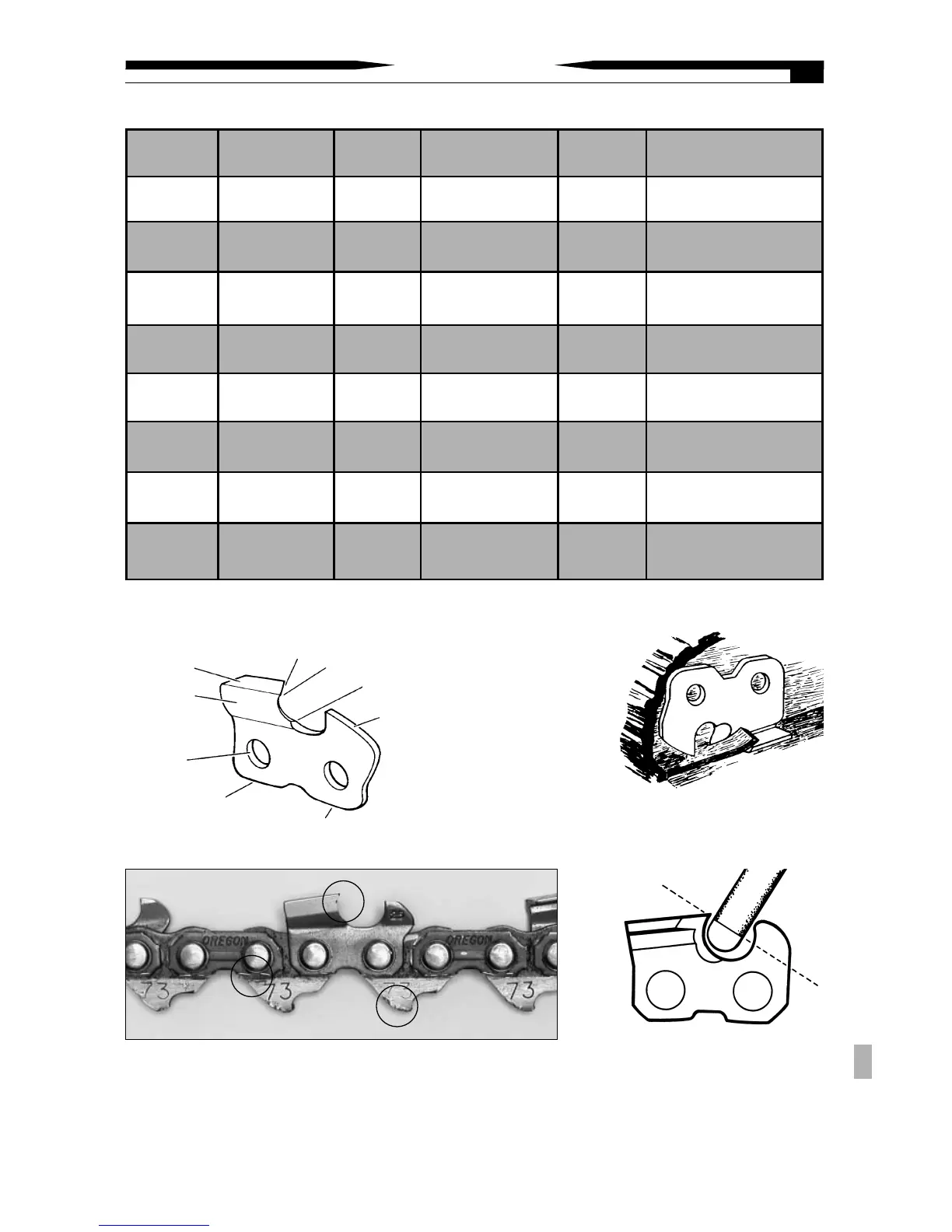

Tableau 1
Tension (V) Longueur Intensité (A) Calibre nécessaire Intensité (A) Calibre nécessaire
du cordon
115/120 V 25 pi 0 - 6 18 10 - 12 16
6 - 10 18 12 - 16 14
115/120 V 50 pi 0 - 6 18 10 - 12 16
6 - 10 18 12 - 16 14
115/120 V 100 pi 0 - 6 16 10 - 12 14
6 - 10 14 12 - 16 non recommandé
115/120 V 150 pi 0 - 6 14 10 - 12 12
6 - 10 12 12 - 16 non recommandé
220/240 V 50 pi 0 - 6 16 10 - 12 16
6 - 10 16 12 - 16 12
220/240 V 100 pi 0 - 6 16 10 - 12 16
6 - 10 16 12 - 16 12
220/240 V 200 pi 0 - 6 16 10 - 12 14
6 - 10 14 12 - 16 non recommandé
220/240 V 300 pi 0 - 6 14 10 - 12 12
6 - 10 12 12 - 16 non recommandé
Inspection de la chaîne
Toute chaîne doit être inspectée avant meulage ; s’informer
auprès du propriétaire ou de l’utilisateur de tout problème
concernant la chaîne. Toujours s’assurer du bon état des
attaches et des maillons de marche arrière.
Comment fonctionne un
couteau de chaîne
A . Jauge de profondeur
(détermine la profondeur
de coupe)
B. Gouge (tranche dans
le contre-fil du bois
– effectue l’essentiel
du travail)
C. Couteau supérieur
(arrache les copeaux laissés par le passage de la gouge)
D. + E. Talon et nez (assurent le support du couteau durant
le travail)
Couteau
supérieur
Paroi latérale
Trou
de rivet
D. Talon
E. Nez
C. Tranchant du couteau supérieur
B. Gouge
A. Jauge de
profondeur
Parties du couteau
Gorge
Remarque : Pour maintenir le bon
angle de coupe de la paroi latérale,
ne pas meuler la gorge plus
profondément que le point où la
partie arrondie de la meule rencon-
tre la partie plate. (Voir illustration).
MODE D’EMPLOI
29
